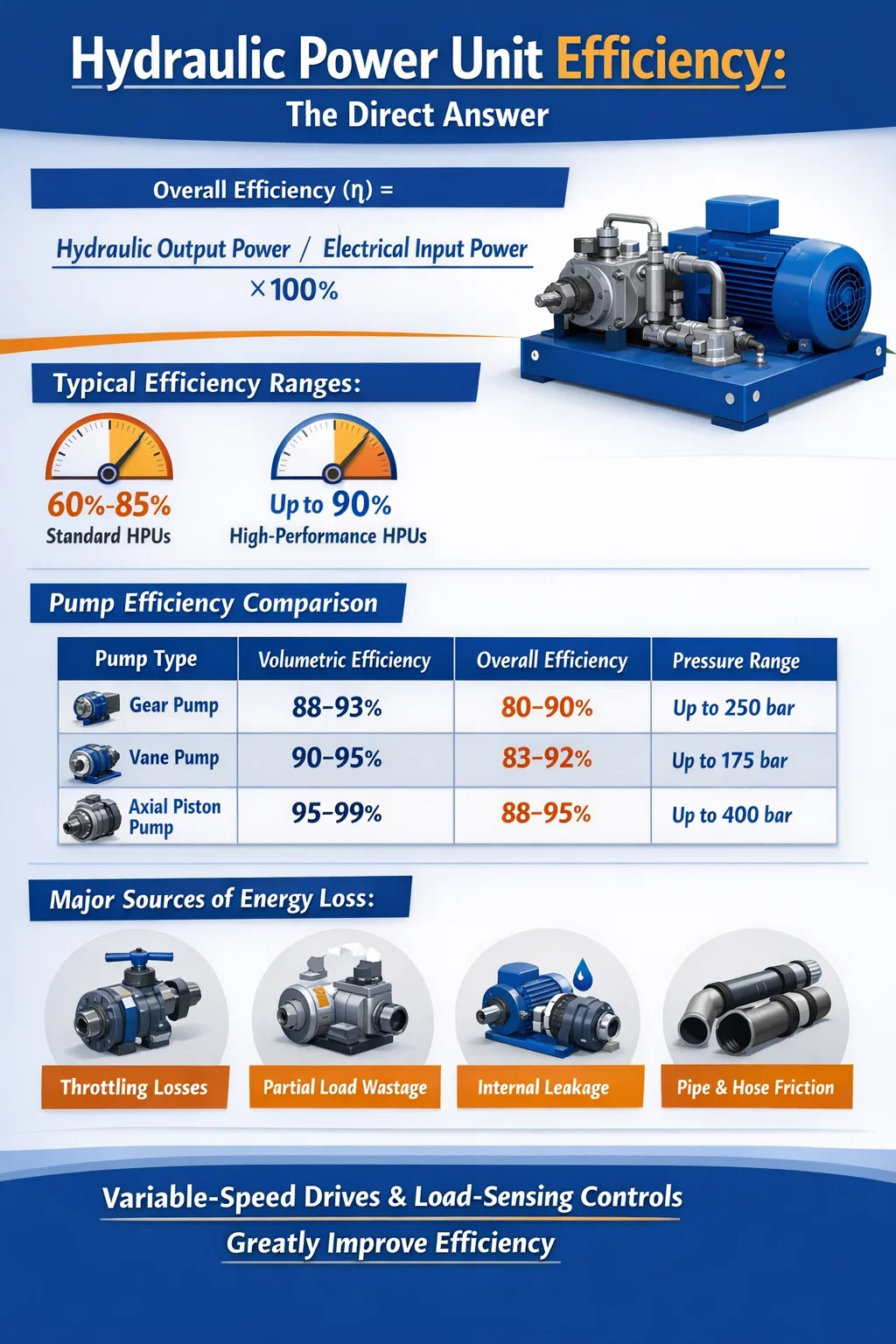

Ein typisches Hydraulikaggregat (HPU) arbeitet mit einem Gesamtwirkungsgrad von 60 % bis 85 % , abhängig von Systemdesign, Komponentenqualität, Betriebsbedingungen und Wartungsstatus. Hochleistungs- oder speziell angefertigte Hydraulikaggregate mit Verstellpumpen und optimierten Steuerungen können Wirkungsgrade von erreichen bis zu 90 % oder leicht darüber unter idealen Bedingungen. Allerdings fallen viele reale industrielle HPUs, die Konstantpumpen unter Teillast betreiben, regelmäßig in die Kategorie 60 % bis 75 % Bereich aufgrund von Drosselverlusten, Wärmeentwicklung und Leckage.
Der Gesamtwirkungsgrad eines Hydraulikaggregats ist keine einzelne feste Zahl – er ist das Produkt mehrerer Teilwirkungsgrade in den Bereichen Pumpe, Motor, Ventile, Aktoren, Rohrleitungen und Flüssigkeitsbedingungen. Das Verständnis des Beitrags jeder Komponente hilft Ingenieuren und Wartungsteams zu erkennen, wo Energie verloren geht und wo Verbesserungen die größte Wirkung haben.
Wie Effizienz in einem Hydraulikaggregat definiert wird
Der Wirkungsgrad eines Hydraulikaggregats wird als Verhältnis der nutzbaren hydraulischen Ausgangsleistung zur gesamten vom System verbrauchten elektrischen Eingangsleistung ausgedrückt. Die Formel ist einfach:
Gesamtwirkungsgrad (η) = hydraulische Ausgangsleistung / elektrische Eingangsleistung × 100 %
Die hydraulische Ausgangsleistung wird als Durchflussmenge multipliziert mit dem Druck (Q × P) berechnet. Die elektrische Eingangsleistung ist die gemessene Wattleistung, die der Motor aus der Stromversorgung bezieht. Der Unterschied zwischen beiden stellt Verluste in Form von Wärme, Lärm und mechanischer Reibung dar, die auf alle Komponenten im System verteilt sind.
Die Effizienz wird außerdem in drei Hauptunterkategorien unterteilt, die für einzelne Komponenten gelten, insbesondere für die Hydraulikpumpe:
- Volumetrischer Wirkungsgrad: Das Verhältnis des tatsächlich gelieferten Durchflusses zum theoretischen Durchfluss. Eine interne Leckage innerhalb der Pumpe verringert diesen Wert. Typische Werte liegen bei Zahnradpumpen bei 90–95 %, bei Kolbenpumpen bei 95–99 %.
- Mechanischer Wirkungsgrad: Berücksichtigt Reibungsverluste in Lagern, Dichtungen und rotierenden Teilen. Liegt bei gut gewarteten Pumpen typischerweise zwischen 90 % und 97 %.
- Gesamtwirkungsgrad der Pumpe: Das Produkt aus volumetrischem und mechanischem Wirkungsgrad. Bei einer hochwertigen Axialkolbenpumpe liegt dieser Wert typischerweise zwischen 87 % und 95 %.
Außerhalb der Pumpe hat der Elektromotor, der das Hydraulikaggregat antreibt, einen eigenen Wirkungsgrad, der normalerweise zwischen liegt 88 % und 96 % für moderne Induktionsmotoren. Durch Multiplizieren des Pumpenwirkungsgrads mit dem Motorwirkungsgrad erhält man den Leistungsumwandlungswirkungsgrad, bevor etwaige Ventil- oder Schaltkreisverluste berücksichtigt werden.
Effizienzbereiche nach Hydraulikpumpentyp
Der in einem Hydraulikaggregat verwendete Pumpentyp hat den größten Einfluss auf die Systemeffizienz. Jede Pumpenkonstruktion weist eine charakteristische Effizienzkurve auf, die sich je nach Drehzahl, Druck und Fördervolumeneinstellung ändert.
| Pumpentyp | Volumetrischer Wirkungsgrad | Gesamteffizienz der Pumpe | Typischer Druckbereich |
| Außenzahnradpumpe | 88–93 % | 80–90 % | Bis 250 bar |
| Innenzahnradpumpe | 90–95 % | 82–92 % | Bis 200 bar |
| Flügelzellenpumpe | 90–95 % | 83–92 % | Bis 175 bar |
| Radialkolbenpumpe | 95–98 % | 88–94 % | Bis 700 bar |
| Axialkolbenpumpe (fest) | 95–99 % | 88–95 % | Bis 400 bar |
| Axialkolbenpumpe (variabel) | 95–99 % | 87–94 % | Bis 400 bar |
Tabelle 1: Effizienzvergleich gängiger Hydraulikpumpentypen, die in Hydraulikaggregaten verwendet werden
Zahnradpumpen sind am kostengünstigsten und werden am häufigsten in HPUs mit niedrigem bis mittlerem Druck eingesetzt. Ihr geringerer volumetrischer Wirkungsgrad bei höheren Drücken macht sie jedoch zu einer schlechten Wahl für energiesensible Anwendungen. Axialkolbenpumpen sind zwar teurer, liefern aber stets die beste Effizienz und sind die bevorzugte Wahl in industriellen Hydraulikaggregaten, bei denen die Energiekosten erheblich sind.
Hauptursachen für Energieverluste in einem Hydraulikaggregat
Für die Verbesserung der Effizienz jedes Hydraulikaggregats ist es wichtig zu verstehen, wo Verluste auftreten. Die Verluste verteilen sich auf mehrere Punkte, und einige verursachen weitaus größere Verluste als andere.
Drosselung und Druckabfall an Steuerventilen
Wegeventile, Druckbegrenzungsventile und Durchflussregelventile führen alle zu Druckabfällen, wenn Öl durch sie fließt. In einem Zu- oder Abdosierkreislauf wird die Druckdifferenz am Regelventil direkt in Wärme umgewandelt. In vielen Industrieanlagen sind allein diese ventilbedingten Verluste ausschlaggebend 15 % bis 30 % der gesamten zugeführten Energie . Ein bei 200 bar betriebenes System mit einem Steuerventil, das einen Abfall von 30 bar verursacht, verschwendet an diesem Punkt 15 % der Druckenergie, bevor die Flüssigkeit überhaupt den Aktuator erreicht.
Konstantpumpe läuft mit voller Leistung unter Teillast
Eine der größten Ineffizienzen bei der Konstruktion herkömmlicher Hydraulikaggregate ist die Verwendung einer Pumpe mit fester Verdrängung, die immer den maximalen Durchfluss liefert, selbst wenn das System nur einen Bruchteil dieses Durchflusses benötigt. Der überschüssige Durchfluss wird über ein Druckentlastungsventil bei Systemdruck zum Behälter zurückgeleitet – eine Situation, die als „Überdruckentlastung“ bezeichnet wird. Dadurch wird kontinuierlich Energie verschwendet und es entsteht erhebliche Wärme. Studien haben gezeigt, dass eine HPU mit fester Pumpe, die mit 30 % ihrer Nennlast betrieben wird, zu Abfall führen kann 40 % oder mehr der Eingangsleistung allein bei den Bypass-Verlusten.
Interne Leckage
Interne Leckagen treten in Pumpen, Motoren, Zylindern und Ventilen auf, wenn Hochdruckflüssigkeit Dichtungen und Zwischenräume zur Niederdruckseite umgeht. Während eine gewisse interne Leckage normal und für die Schmierung notwendig ist, verringert eine übermäßige Leckage aufgrund von Verschleiß oder zu großem Spiel die volumetrische Effizienz. Eine Pumpe mit einer internen Leckage von 5 % muss 5 % mehr Durchfluss erzeugen, als das System benötigt, und verbraucht allein zum Ausgleich zusätzliche Energie. Bei verschlissenen Komponenten kann diese Leckage auf 10–15 % ansteigen und die Systemleistung spürbar beeinträchtigen.
Reibungsverluste an Rohren und Schläuchen
Wenn Hydraulikflüssigkeit durch Rohre, Schläuche und Armaturen fließt, erzeugt die Reibung einen Druckabfall, der proportional zur Strömungsgeschwindigkeit im Quadrat ist. Unterdimensionierte Rohrleitungen erzwingen höhere Geschwindigkeiten und erhöhen die Verluste dramatisch. Die empfohlene maximale Strömungsgeschwindigkeit in Druckleitungen beträgt typischerweise 2–4 m/s , und in Rückleitungen 1–2 m/s . Systeme mit übermäßig langen Rohrstrecken, scharfen Biegungen oder mehreren Anschlüssen können 5–10 % des verfügbaren Drucks verlieren, bevor die Flüssigkeit den Aktuator erreicht.
Wärmeerzeugung und Kühllast
Alle oben genannten Verluste manifestieren sich letztendlich als Wärme in der Hydraulikflüssigkeit. Die Flüssigkeitstemperatur muss typischerweise in einem geeigneten Bereich gehalten werden 40°C bis 60°C für die meisten Mineralöle – um die Viskosität aufrechtzuerhalten und eine Verschlechterung zu verhindern. Wenn die Flüssigkeit zu heiß wird, sinkt die Viskosität, die Leckage nimmt zu und die Pumpeneffizienz sinkt weiter, wodurch ein negativer Kreislauf entsteht. Der von Ölkühlern (und ihren Lüftern oder Wasserkreisläufen) verbrauchte Energieverbrauch erhöht den Gesamtenergieverbrauch des Systems und verringert die Nettoeffizienz aus Sicht des Betreibers weiter.
Wie drehzahlgeregelte Antriebe die Effizienz von Hydraulikaggregaten drastisch verbessern
Das wirkungsvollste Upgrade, das für ein vorhandenes Hydraulikaggregat verfügbar ist, ist die Hinzufügung eines drehzahlvariablen Antriebs (VSD), auch Frequenzumrichter (VFD) genannt, zum Elektromotor. Anstatt den Motor ständig mit voller Drehzahl laufen zu lassen und überschüssigen Durchfluss umzuleiten, passt ein VSD die Motorgeschwindigkeit in Echtzeit an, um genau dem Durchfluss und Druck zu entsprechen, den das System benötigt.
Die Energieeinsparungen durch diesen Ansatz basieren auf den Affinitätsgesetzen für Pumpen, die dies besagen Der Stromverbrauch variiert mit der Potenz der Pumpengeschwindigkeit . Durch die Reduzierung der Pumpendrehzahl auf 80 % der Nenndrehzahl wird der Stromverbrauch auf ca. reduziert 51 % des Vollgasverbrauchs. Durch die Reduzierung der Geschwindigkeit auf 60 % sinkt der Stromverbrauch auf ca 22 % der Volllast. Dies sind theoretische Zahlen, aber reale Installationen zeigen durchweg Energieeinsparungen von 30 % bis 60 % im Vergleich zu HPUs mit fester Geschwindigkeit und demselben Arbeitszyklus.
Eine Fallstudie aus einer Kunststoffspritzgussanlage, in der HPUs mit fester Pumpe durch VSD-angetriebene Einheiten an 15 Maschinen ersetzt wurden, ergab eine durchschnittliche jährliche Stromeinsparung von 42 % pro Maschine, mit Amortisationszeiten von weniger als 18 Monaten zum örtlichen Stromtarif. Durch die Reduzierung der Wärmeerzeugung verkürzte sich auch die Laufzeit des Ölkühlers und die Ölwartungsintervalle verlängerten sich.
Hydraulikaggregate auf VSD-Basis gehören heute in vielen industriellen Hochleistungsanwendungen zum Standard, darunter:
- Spritzguss- und Blasformmaschinen
- Stanz- und Umformpressen für Metall
- Druckgussmaschinen
- Hydraulische Spannsysteme für CNC-Werkzeugmaschinen
- Schiffsdeckausrüstung und Offshore-Hydrauliksysteme
Die Rolle der Hydraulikflüssigkeit für die Systemeffizienz
Die Auswahl und der Zustand der Hydraulikflüssigkeit haben einen direkten und messbaren Einfluss auf die Effizienz eines Hydraulikaggregats. Die Viskosität der Flüssigkeit ist der entscheidende Parameter. Wenn die Viskosität zu hoch ist, erhöhen sich der Pumpwiderstand und die Flüssigkeitsreibung, was zu höheren mechanischen Verlusten führt. Wenn die Viskosität zu niedrig ist, nimmt die interne Leckage zu, was den volumetrischen Wirkungsgrad verringert und möglicherweise zu Metall-zu-Metall-Kontakten in Pumpen und Motoren führt.
Die meisten Hydrauliksysteme basieren auf Mineralöl ISO VG 46 oder ISO VG 68, wobei das optimale Betriebsviskositätsfenster typischerweise dazwischen liegt 25 und 54 cSt bei Betriebstemperatur. Der Betrieb außerhalb dieses Fensters – entweder weil das System zu kalt oder zu heiß ist oder weil die falsche Qualität verwendet wurde – kann die Pumpeneffizienz um einiges verringern 3 % bis 8 % .
Synthetische Hydraulikflüssigkeiten, insbesondere Öle auf der Basis von Polyalphaolefin (PAO), können geringfügige Effizienzverbesserungen bieten 1 % bis 3 % gegenüber herkömmlichem Mineralöl durch bessere Viskositäts-Temperatur-Eigenschaften und geringere innere Reibung. Diese Gewinne sind in mehreren unabhängigen Studien und Testdaten von Pumpenherstellern konsistent. Während 1–3 % bescheiden klingen, bedeutet dies bei einer großen industriellen HPU, die kontinuierlich 100 kW verbraucht, 1.000–3.000 Watt eingesparter Energie – eine bedeutende Menge über einen jährlichen Betriebszyklus.
Ebenso wichtig ist eine Flüssigkeitsverunreinigung. Partikel in der Hydraulikflüssigkeit beschleunigen den Komponentenverschleiß, erhöhen die interne Leckage und verstopfen Ventilöffnungen. Aufrechterhaltung der Flüssigkeitsreinheit gemäß ISO 4406-Reinheitscode 17/15/12 oder besser gilt für die meisten industriellen HPUs als Best Practice. Systeme mit verschlechterter Flüssigkeit zeigen mit fortschreitendem Pumpen- und Ventilverschleiß häufig einen messbaren Abfall der volumetrischen Effizienz.
Vergleich der HPU-Effizienz mit fester Verdrängung und variabler Verdrängung
Viele kleine und mittlere Hydraulikaggregate verwenden Zahnrad- oder Flügelzellenpumpen mit fester Verdrängung, da sie kostengünstig, kompakt und einfach zu warten sind. Kolbenpumpen mit variabler Verdrängung kosten deutlich mehr, passen die Leistung jedoch an den Bedarf an und reduzieren so Bypassverluste. Der Wirkungsgradunterschied zwischen diesen beiden Ansätzen ist im Teillastbetrieb am deutlichsten.
| Betriebszustand | HPU-Effizienz mit festem Hubraum | HPU-Effizienz mit variabler Verdrängung | VSD-Variablenpumpen-HPU-Effizienz |
| 100 % Ladung | 78–84 % | 82–88 % | 85–90 % |
| 75 % Auslastung | 62–70 % | 78–86 % | 84–90 % |
| 50 % Last | 48–58 % | 72–82 % | 80–88 % |
| 25 % Last | 30–42 % | 60–72 % | 72–84 % |
Tabelle 2: Ungefährer Vergleich der Gesamteffizienz über Laststufen hinweg für verschiedene Konfigurationen von Hydraulikaggregaten
Die obige Tabelle zeigt, warum HPUs mit fester Pumpe besonders schlecht für Anwendungen mit variablen Bedarfszyklen geeignet sind. Bei einer Last von 25 % verschwendet ein Aggregat mit fester Verdrängung möglicherweise mehr als zwei Drittel seiner Eingangsenergie, während ein äquivalentes Aggregat mit variabler Verdrängung und VSD-Ausstattung einen wesentlich höheren nutzbaren Ausgangsanteil behält.
Praktische Schritte zur Verbesserung der Effizienz Ihres Hydraulikaggregats
Um die Effizienz eines vorhandenen Hydraulikaggregats zu verbessern, ist nicht immer ein vollständiger Austausch erforderlich. Viele Upgrades können inkrementell durchgeführt werden, mit messbarem Return on Investment.
Überprüfen Sie den aktuellen Energieverbrauch
Bevor Sie Änderungen vornehmen, installieren Sie einen Leistungsmesser an der Motorversorgung und protokollieren Sie den Verbrauch über einen gesamten Maschinenzyklus. Vergleichen Sie die gemessene Leistungskurve mit dem theoretischen Minimum, das das Lastprofil erfordert. Die Lücke zwischen tatsächlichem Verbrauch und theoretischem Minimum stellt erstattbare Verluste dar. Bei vielen älteren HPUs mit fester Pumpe besteht diese Lücke 25 % bis 45 % des Gesamtverbrauchs.
Passen Sie die richtige Größe für Pumpe und Motor an
Überdimensionierte Pumpen und Motoren sind in der Industriehydraulik weit verbreitet, da Ingenieure großzügige Sicherheitsfaktoren anwenden oder vorhandene Komponenten wiederverwenden. Eine Pumpe, die mit 40 % ihrer Nennverdrängung läuft, liegt weit entfernt von ihrem Spitzenwirkungsgrad. Durch die enge Anpassung der Pumpenverdrängung an den tatsächlichen Systembedarf – idealerweise bei 70–90 % der Nennkapazität bei Spitzenlast – bleibt die Pumpe im effizientesten Bereich.
Installieren Sie einen Antrieb mit variabler Geschwindigkeit
Wie oben erläutert, ist der Einbau eines VSD in den vorhandenen Motor in der Regel die Einzelaufrüstung mit dem höchsten ROI für jedes Hydraulikaggregat, das in Anwendungen mit variabler Belastung eingesetzt wird. Moderne VSDs bieten außerdem die Möglichkeit eines Sanftanlaufs, wodurch der Einschaltstrom des Motors und mechanische Stöße beim Start reduziert werden, was die Lebensdauer von Pumpe und Motor verlängert.
Upgrade auf Load-Sensing-Steuerung
Load-Sensing-Hydraulikkreise (LS) verwenden ein Pilotsignal vom Aktuator, um den Pumpenausgangsdruck und -durchfluss kontinuierlich auf etwas über den für die Last erforderlichen Wert anzupassen – typischerweise 15–25 bar über Lastdruck . Dadurch entfallen die großen Druckmargen und Drosselverluste, die bei Open-Center-Kreisläufen auftreten. Load-Sensing-Systeme sind komplexer und teurer in der Implementierung, können aber den Energieverbrauch des Systems um einiges senken 20 % bis 40 % in mobilen und industriellen Anwendungen mit wechselnden Belastungen.
Reduzieren Sie den Systemdruck auf das erforderliche Minimum
Viele Hydrauliksysteme sind auf höhere Drücke eingestellt, als die Anwendung tatsächlich erfordert, entweder aufgrund einer ursprünglichen Überkonstruktion oder weil der Betriebsdruck erhöht wurde, um verschlissene Komponenten auszugleichen. Alle unnötigen 10 bar Systemdruck bedeuten Energieverschwendung in einem Kreislauf mit fester Pumpe. Die systematische Überprüfung der Druckeinstellungen und deren Reduzierung auf das Minimum, mit dem zuverlässig die erforderliche Betätigungskraft erreicht wird, ist eine kostenlose oder kostengünstige Effizienzverbesserung, die sich oft als vorteilhaft erweist 5 % bis 15 % Energieeinsparungen.
Warten Sie das Hydraulikflüssigkeits- und Filtersystem
Regelmäßige Ölprobenentnahmen und -analysen, kombiniert mit rechtzeitigen Filterwechseln, halten die Hydraulikflüssigkeit im optimalen Viskositätsbereich und verhindern abrasiven Verschleiß von Pumpen- und Ventilkomponenten. Viele Einrichtungen berichten über vorausschauende Wartungsprogramme, die den Flüssigkeitszustand genau überwachen 10–20 % längere Lebensdauer der Komponenten und im Laufe der Zeit messbar stabilere Systemeffizienz im Vergleich zu kalenderbasierten Ölwechselplänen.
Isolieren und verwalten Sie die Flüssigkeitstemperatur
In kalten Umgebungen brauchen Hydrauliksysteme länger, um die Betriebstemperatur zu erreichen. In diesem Zeitraum erhöht eine hochviskose Flüssigkeit die Reibungsverluste. Durch die Isolierung der Behälterwände oder den Einsatz thermostatisch gesteuerter Vorwärmer werden die Aufwärmzeit und die damit verbundenen Effizienzverluste verkürzt. In heißen Umgebungen verhindert die Sicherstellung, dass der Wärmetauscher richtig dimensioniert und gewartet wird, dass das System oberhalb des optimalen Temperaturbereichs läuft, was andernfalls zu Leckagen führen und die Flüssigkeit schneller abbauen würde.
Wie sich die Effizienz von Hydraulikaggregaten auf die Betriebskosten auswirkt
Die Effizienz hat über die Lebensdauer eines Hydraulikaggregats direkte und zunehmende finanzielle Auswirkungen. Eine 50-kW-HPU mit einem Gesamtwirkungsgrad von 65 % benötigt ca 76,9 kW elektrische Aufnahme um 50 kW nutzbare hydraulische Arbeit zu liefern. Die gleiche HPU würde nur auf einen Wirkungsgrad von 82 % aufgerüstet werden müssen 61 kW Eingangsleistung — ein Unterschied von fast 16 kW.
Bei einem Stromtarif von 0,12 $/kWh und 5.000 Betriebsstunden pro Jahr kostet dieser Unterschied 16 kW 9.600 $ pro Jahr . Bei einer Gerätelebensdauer von 10 Jahren sind das vermeidbare Stromkosten in Höhe von 96.000 US-Dollar für eine einzelne HPU. Anlagen mit mehreren Hydraulikaggregaten, wie sie in Automobilmontagewerken, Gießereien und Schwerfertigungsstraßen zu finden sind, vervielfachen diesen Wert entsprechend.
Über den Strom hinaus bedeutet ein geringerer Wirkungsgrad mehr Wärmeerzeugung, was die Kühlkosten erhöht, den Ölabbau beschleunigt, die Lebensdauer von Dichtungen und Pumpen verkürzt und die Wartungshäufigkeit erhöht. Die Gesamtbetriebskosten einer HPU mit niedrigem Wirkungsgrad sind wesentlich höher, als der Kaufpreis vermuten lässt.
Schlüsselfaktoren, die die Effizienz eines Hydraulikaggregats bestimmen
Um die Variablen zusammenzufassen, die bestimmen, wo ein bestimmtes Hydraulikaggregat im Effizienzspektrum liegt:
- Pumpentyp und Zustand: Axialkolbenpumpen in gutem Zustand übertreffen durchweg Zahnrad- und Flügelzellenpumpen, insbesondere bei höheren Drücken.
- Antriebssystem: Mit VSD ausgestattete Motoren bieten den besten Teillastwirkungsgrad und gelten heute als Standard in energiebewussten Anlagen.
- Steuerungsarchitektur: Load-Sensing- und druckkompensierte Systeme minimieren Drosselverluste im Vergleich zu Open-Center-Kreisläufen mit festem Druck.
- Systemdruckeinstellung: Niedrigere Drücke reduzieren Bypassverluste und die Wärmeerzeugung in Festpumpensystemen.
- Art und Zustand der Flüssigkeit: Die richtige Qualität, saubere Flüssigkeit in gutem Zustand hält Leckagen und Reibungsverluste auf minimalen Werten.
- Rohrleitungsdesign: Korrekt dimensionierte, kurze Rohrstrecken mit geringem Widerstand minimieren Reibungsdruckverluste.
- Betriebstemperatur: Indem die Flüssigkeit im optimalen Viskositätsbereich (typischerweise 40–60 °C) gehalten wird, bleiben sowohl die volumetrische als auch die mechanische Effizienz erhalten.
- Verschleißzustand der Komponenten: Verschlissene Pumpen, Zylinder und Ventile erhöhen alle die interne Leckage und verschlechtern mit der Zeit die volumetrische Effizienz.
Die systematische Berücksichtigung all dieser Faktoren – durch intelligentes Erstdesign und konsequente Wartung – unterscheidet ein Hydraulikaggregat, das mit einem Wirkungsgrad von 85 % läuft, von einem, das Schwierigkeiten hat, 65 % zu erreichen.
