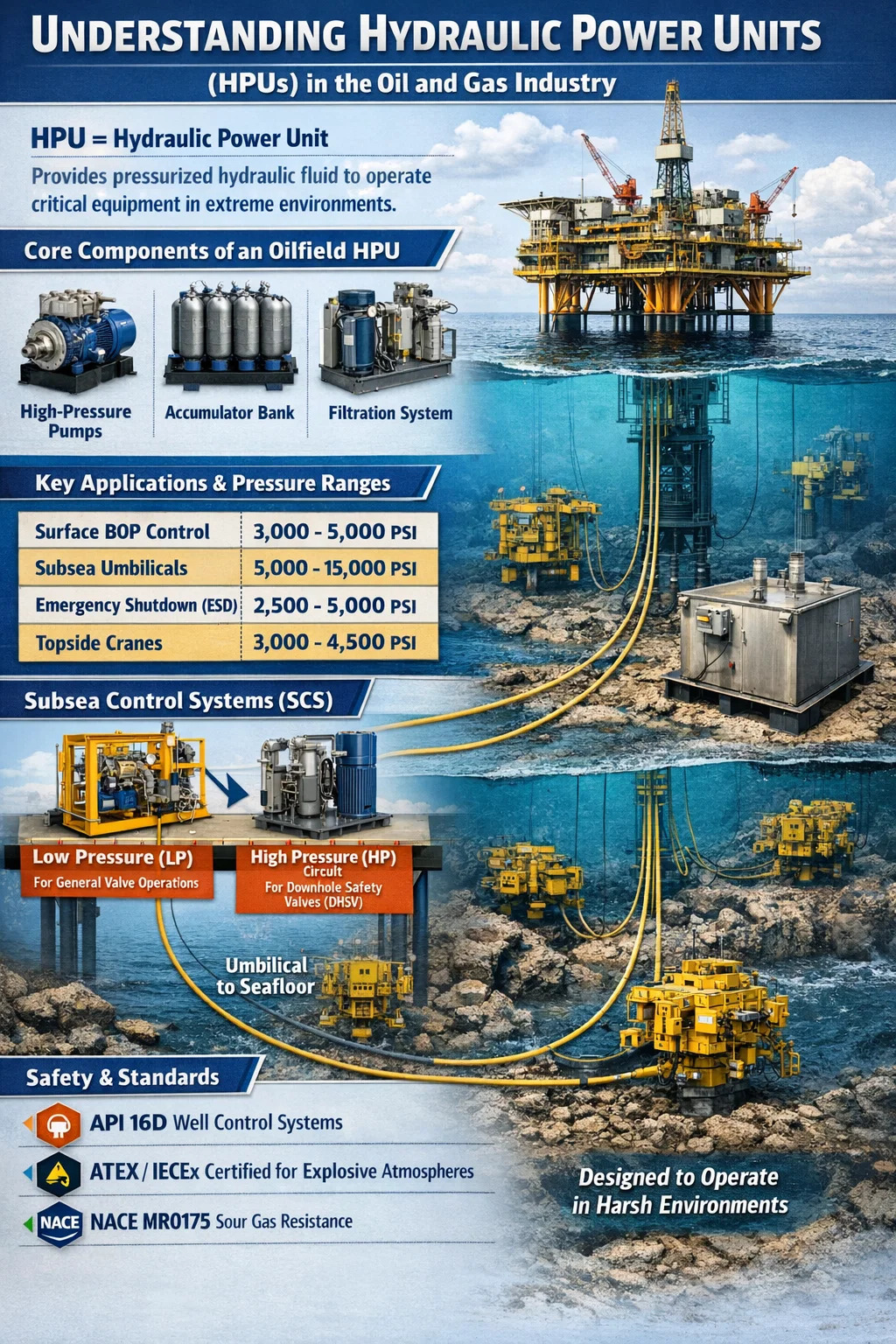

Definition von HPU im Öl- und Gassektor
In der Öl- und Gasindustrie steht HPU für Hydraulikaggregat . Es hundelt sich um ein eigenständiges System zur Erzeugung, Speicherung und Bereitstellung von unter Druck stehender Hydraulikflüssigkeit für verschiedene kritische mechanische Vorgänge. Im Gegensatz zu herkömmlichen Industrieanlagen handelt es sich um Öl- und Gasanlagen Hydraulikaggregat wurde entwickelt, um extremen Umgebungen standzuhalten, wie z. B. Offshore-Plattformen oder Tiefsee-Untersee-Vorlagen, wo zuverlässige Stromversorgung für den Betrieb von Sicherheitsventilen, Blowout-Preventern und Versorgungsleitungen erforderlich ist.
Der Hauptzweck einer HPU in diesem Bereich besteht darin, als „Herz“ von Steuerungssystemen zu fungieren und sicherzustellen, dass selbst bei einem Ausfall der Primärstromversorgung die in Hydraulikspeichern gespeicherte Energie Notabschaltvorgänge zum Schutz der Umwelt und des Personals ausführen kann.
Kernbetriebskomponenten einer Ölfeld-HPU
Ein Öl und Gas Hydraulikaggregat besteht aus mehreren Hochleistungskomponenten, die speziell für Haltbarkeit und Präzision ausgewählt wurden. Da Ausfälle auf dem Ölfeld katastrophale Folgen haben können, verfügen diese Einheiten häufig über ein hohes Maß an Redundanz.
Druckerzeugung und -speicherung
Das System nutzt Hochdruckpumpen (häufig Kolben- oder Membranpumpen), die von Elektromotoren oder Luftkompressoren angetrieben werden. Ein herausragendes Merkmal in diesem Sektor ist die Akkumulatorbank . Hierbei handelt es sich um Druckbehälter, die hydraulische Energie mithilfe von komprimiertem Stickstoff speichern. In einem typischen Offshore-Aufbau a Hydraulikaggregat könnte den Druck dazwischen aufrechterhalten 3.000 PSI und 10.000 PSI Dies ermöglicht eine sofortige Betätigung der Ventile auch bei einem Totalausfall der Pumpe.
Flüssigkeitsmanagement und Filtration
Die in Öl- und Gas-HPUs verwendete Hydraulikflüssigkeit ist oft spezialisiert, beispielsweise Wasser-Glykol-Mischungen für Unterwasseranwendungen, um Umweltschäden im Falle von Lecks zu verhindern. Das Reservoir besteht typischerweise aus Edelstahl 316L um Salzsprühkorrosion zu widerstehen, und Filtersysteme werden oft mit bewertet 3 bis 10 Mikrometer zum Schutz empfindlicher Magnetventile.
Hauptanwendungen in Offshore- und Unterwasserumgebungen
Der Nutzen von a Hydraulikaggregat erstreckt sich über den gesamten Lebenszyklus eines Bohrlochs, vom Bohren über die Produktion bis hin zur eventuellen Stilllegung.
| Bewerbung | Funktion der HPU | Typischer Druckbereich |
| Oberflächen-BOP-Kontrolle | Öffnen/Schließen der Blowout-Preventer-Stößel | 3.000 - 5.000 PSI |
| Unterwasser-Nabelschnur | Stromversorgung von Unterwasserbäumen und -verteilern | 5.000 - 15.000 PSI |
| Notabschaltung (ESD) | Ausfallsicheres Schließen von Produktionsventilen | 2.500 - 5.000 PSI |
| Topside-Krane | Heben schwerer Geräte auf Plattformen | 3.000 - 4.500 PSI |
Gängige HPU-Anwendungen und ihre jeweiligen technischen Anforderungen in der Öl- und Gasindustrie.
HPU-Rolle in Unterwasserkontrollsystemen (SCS)
Die vielleicht wichtigste Rolle eines Hydraulikaggregat kommt in der Unterwasserproduktion vor. In diesem Zusammenhang befindet sich die HPU auf der Oberseite (der Plattform oder dem Schiff) und sendet Flüssigkeit über ein mehrere Meilen langes „Nabelkabel“ zum Meeresboden.
Diese Einheiten sind unterteilt in Niederdruck (LP) and Hochdruck (HP) Schaltkreise. Der LP-Kreislauf übernimmt in der Regel den allgemeinen Ventilbetrieb, während der HP-Kreislauf für tiefliegende Downhole-Sicherheitsventile (DHSV) reserviert ist. Das DHSV benötigt einen konstanten Hydraulikdruck, um offen zu bleiben. wenn die Hydraulikaggregat Wenn der Druck nachlässt, wird das Ventil durch eine starke Feder im Ventil automatisch geschlossen, wodurch das Bohrloch abgedichtet und Ölaustritt verhindert wird.
Designstandards und Umweltkonformität
Auf dem Ölfeld ist eine HPU nicht nur eine Pumpe an einem Tank. Es muss strengen internationalen Standards entsprechen, um Sicherheit und Interoperabilität zu gewährleisten.
- API 16D: Standards für Kontrollsysteme für Bohrlochkontrollgeräte.
- ATEX/IECEx: Zertifizierung für Geräte, die in explosionsgefährdeten Bereichen eingesetzt werden, um sicherzustellen, dass Hydraulikaggregat Der Motor entzündet kein Streugas.
- NACE MR0175: Anforderungen an Materialien, die gegen Spannungsrissbildung durch Sulfid in „Sauergas“-Umgebungen beständig sind.
Darüber hinaus werden diese Einheiten häufig eingebaut DNV 2.7-1 zertifizierte Offshore-Container oder „Crash Frames“, die es ermöglichen, sie bei schwerem Seegang sicher mit Kränen von Versorgungsschiffen auf Bohrinseln zu heben, ohne die internen hydraulischen Komponenten zu beschädigen.
Wartungs- und Zuverlässigkeitsmetriken
Die Zuverlässigkeit wird durch strenge Tests gemessen. Ein typisches Hydraulikaggregat in einem kritischen ESD-Kreis wird einem „Partial Stroke Test“ (PST) unterzogen, um sicherzustellen, dass die Ventile reagieren. Die Wartung umfasst eine regelmäßige Analyse der Hydraulikflüssigkeit, um den Reinheitsgrad der „NAS-Klasse“ zu überprüfen. Wenn die Ölreinheit übersteigt NAS 6 oder ISO 17/15/12 , steigt das Risiko, dass das Ventil festsitzt, was bei Öl- und Gasbetrieben mit hohem Risiko nicht akzeptabel ist.
Durch die Bereitstellung einer stabilen, zuverlässigen Kraftquelle Hydraulikaggregat bleibt das Rückgrat der Sicherheit und Automatisierung in der modernen Energiegewinnung.
