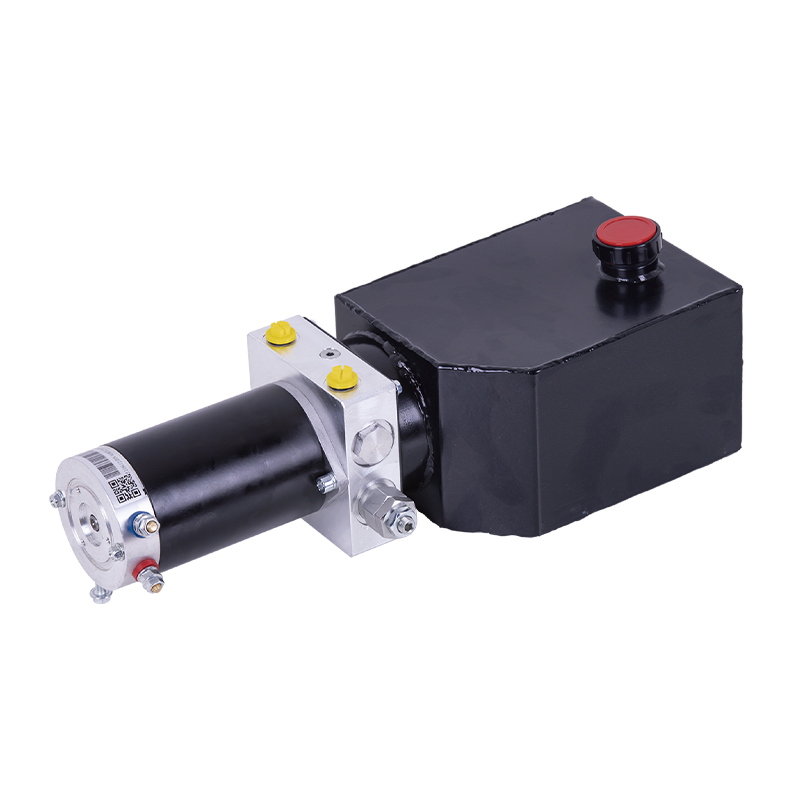

Dieses bidirektionale DC-Pumpenaggregat verfügt über ein integriertes Design aus mehreren Komponenten wie einer bidirektionalen Zahnradpumpe, einem Permanentmagnet-Gleichstrommotor, einem Mittelblock, einer Patronenventilbaugruppe und einem Öltank. Sein größtes Highlight ist, dass die Umkehrfunktion des Hydrauliksystems durch die Vorwärts- und Rückwärtsdrehung des Motors erreicht wird, sodass kein Magnetventil erforderlich ist. Dadurch ist das Aggregat kompakt und eignet sich für verschiedene Gerätetypen mit geringem Bauraum. Gleichzeitig verfügt das Aggregat über eine kompakte Struktur und stabile Leistung und wird häufig in Lauffahrzeugen, Hebebühnen und anderen Geräten eingesetzt. Die Motorspannung ist optional bei 12-48V.Anforderungen.
Zu den Hauptmerkmalen gehören:
- Bidirektionale Zahnradpumpe: Das bidirektionale DC-Pumpenaggregat verwendet eine bidirektionale Zahnradpumpe, um eine stabile und effiziente hydraulische Leistungsabgabe zu gewährleisten. Das bidirektionale Design ermöglicht dem System eine bidirektionale Steuerung des Hydraulikflusses, passt sich an die Hebe- oder Gehvorgänge der Ausrüstung unter verschiedenen Arbeitsbedingungen an und gewährleistet einen reibungslosen Betrieb des Systems.
- Permanentmagnet-Gleichstrommotor: Ausgestattet mit einem hocheffizienten Permanentmagnet-Gleichstrommotor hat er einen geringen Energieverbrauch und eine lange Lebensdauer. Die Vorwärts- und Rückwärtsfunktion des Motors realisiert die Umkehrung des Hydrauliksystems, verringert die Abhängigkeit vom Magnetventil, vereinfacht die Systemstruktur weiter und verbessert die Zuverlässigkeit.
- Vereinfachte Rückfahrsteuerung: Die Umkehrung des Hydrauliksystems wird durch die Vorwärts- und Rückwärtsdrehung des Motors erreicht, wodurch die Konstruktion des herkömmlichen Magnetventils entfällt. Es reduziert die Komplexität des Systems, spart effektiv Platz und eignet sich für Geräte mit geringem Platzbedarf oder besonderen Anforderungen an eine kompakte Struktur.
- Kompakte Struktur: Der Gesamtaufbau dieses bidirektionalen DC-Pumpenaggregats ist sehr kompakt und eignet sich für den Einsatz in mobilen Fahrzeugen, Hebebühnen und anderen Geräten. Die optimierte Komponentenkonfiguration kann auf begrenztem Raum ausreichend Stromunterstützung bieten und die Arbeitseffizienz der Geräte maximieren.
- Stabilität und Zuverlässigkeit: Die Gesamtstruktur des bidirektionalen DC-Pumpennetzteils ist stabil, die Leistung ist stabil und es ist nicht störanfällig. Sein Design ermöglicht einen stabilen Betrieb des Geräts bei Langzeit- und Hochfrequenzeinsatz, was sich sehr gut für anspruchsvolle industrielle oder mobile Geräteanwendungen eignet.
- Spannungsauswahl: Das System bietet eine Vielzahl von Spannungskonfigurationen von 12 V bis 48 V, und Benutzer können je nach tatsächlichem Bedarf die geeignete Spannungsversion auswählen. Egal, ob es sich um ein kleines Gerät oder ein großes Gerät handelt, Sie können die richtige Spannung finden, um den effizienten Betrieb des Systems sicherzustellen.
- Breite Anwendung: Dieses bidirektionale DC-Pumpenaggregat wird aufgrund seiner hohen Effizienz und Kompaktheit häufig in verschiedenen hydraulischen Antriebssystemen wie Mobilfahrzeugen, Hebebühnen und Logistikgeräten eingesetzt. Besonders gut funktioniert es in Anwendungsszenarien, die schnelles Umschalten und geringen Platzbedarf erfordern.
BESONDERE HINWEISE
Das Netzteil ist ein S3-Arbeitssystem und kann nicht kontinuierlich betrieben werden.
Es startet in 10 Sekunden und stoppt in 90 Sekunden.
Stellen Sie vor der Installation sicher, dass hydraulische Komponenten wie Ölzylinder, Ölleitung und Gelenk frei von Verunreinigungen sind.
Die Viskosität des Hydrauliköls muss zwischen 15 und 68 liegen. Im Sommer wird das Verschleißschutz-Hydrauliköl Nr. 46 und im Winter das Niedertemperatur-Hydrauliköl Nr. 32 empfohlen.
Überprüfen Sie nach dem ersten Start des Betriebssystems, ob das Öl im Öltank ausreicht, in der Regel 2/3 des Öltanks.
Nachdem das System die ersten 100 Stunden lang verwendet wurde, muss das Hydrauliköl ausgetauscht werden, und anschließend muss das Hydrauliköl alle 3000 Stunden ausgetauscht werden.

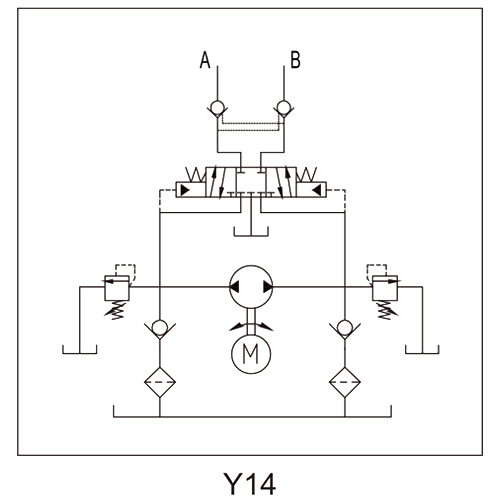

Schematisches Diagramm
SPEZIFIKATIONEN
| Modell | Volt | Leistung | Geschwindigkeit | Verdrängung | Druck | Tank | Magnetventil Volt |
| PNC-0,5-D12-0,5T/0,65-14-1/L-Y14 | 12 VDC | 0,5 kW | 2800 U/min | 0,65 cm³/U | 14MPA | 1L | 12 VDC |
| PNC-0,8-D24-0,5T/1,0-14-3/W-Y14 | 24 VDC | 0,8 kW | 3100 U/min | 1,0 CC/REV | 3L | 24 VDC | |
| PNC-1.1-D24-0.5T/1.0-14-3/W-Y14 | 48 VDC | 48 VDC |
Hinweis: Wenn Sie Systemparameter wie Pumpe, Druck und Motorleistung mit unterschiedlichem Durchfluss benötigen, wenden Sie sich bitte an unseren Verkäufer.
