Was ist hydraulische Kraft? Funktionsweise und wichtige Anwendungen

Was ist hydraulische Kraft – die direkte Antwort

Unter hydraulischer Kraft versteht man die Verwendung von unter Druck stehender Flüssigkeit – fast immer auf Ölbasis – zur Kraftübertragung und zur Ausführung mechanischer Arbeit. Das Grundprinzip ist das Pascalsche Gesetz: Der auf eine eingeschlossene Flüssigkeit ausgeübte Druck wird in alle Richtungen gleichmäßig übertragen. Dies bedeutet, dass eine relativ kleine Eingangskraft, die auf eine kleine Kolbenfläche wirkt, in eine enorme Ausgangskraft auf einer größeren Kolbenfläche verstärkt werden kann. In der Praxis bedeutet dies, dass ein kompakter Hydraulikzylinder einen 30-Tonnen-Baggerlöffel anheben, eine Presse mit Tausenden von Kilonewton spannen oder die Ruderanlage eines Schiffs mit präziser und wiederholbarer Genauigkeit antreiben kann.

Die Energiequelle in einem hydraulischen System ist die Hydraulikaggregat (HPU) – manchmal auch als Hydraulikaggregat oder Kraftwerk bezeichnet. Es wandelt elektrische (oder Diesel-) Energie in hydraulische Energie um, indem es eine Pumpe antreibt, die Flüssigkeit unter Druck setzt und diesen Druck dann über Schläuche, Ventile und Zylinder dorthin verteilt, wo Arbeit erledigt werden muss. Ohne eine richtig dimensionierte HPU können selbst die anspruchsvollsten nachgeschalteten Komponenten nicht zuverlässig funktionieren.

Die hydraulische Leistung wird in Kilowatt (kW) oder PS (PS) gemessen und der Systemdruck wird in bar oder PSI angegeben. Industriehydrauliksysteme arbeiten üblicherweise dazwischen 150 bar (2.175 PSI) und 350 bar (5.076 PSI) , obwohl Ultrahochdrucksysteme in Luft- und Raumfahrt- oder Unterwasseranwendungen 700 bar überschreiten können. Die Durchflussrate – gemessen in Litern pro Minute (L/min) oder Gallonen pro Minute (GPM) – bestimmt die Aktuatorgeschwindigkeit, während der Druck die Kraftabgabe bestimmt.

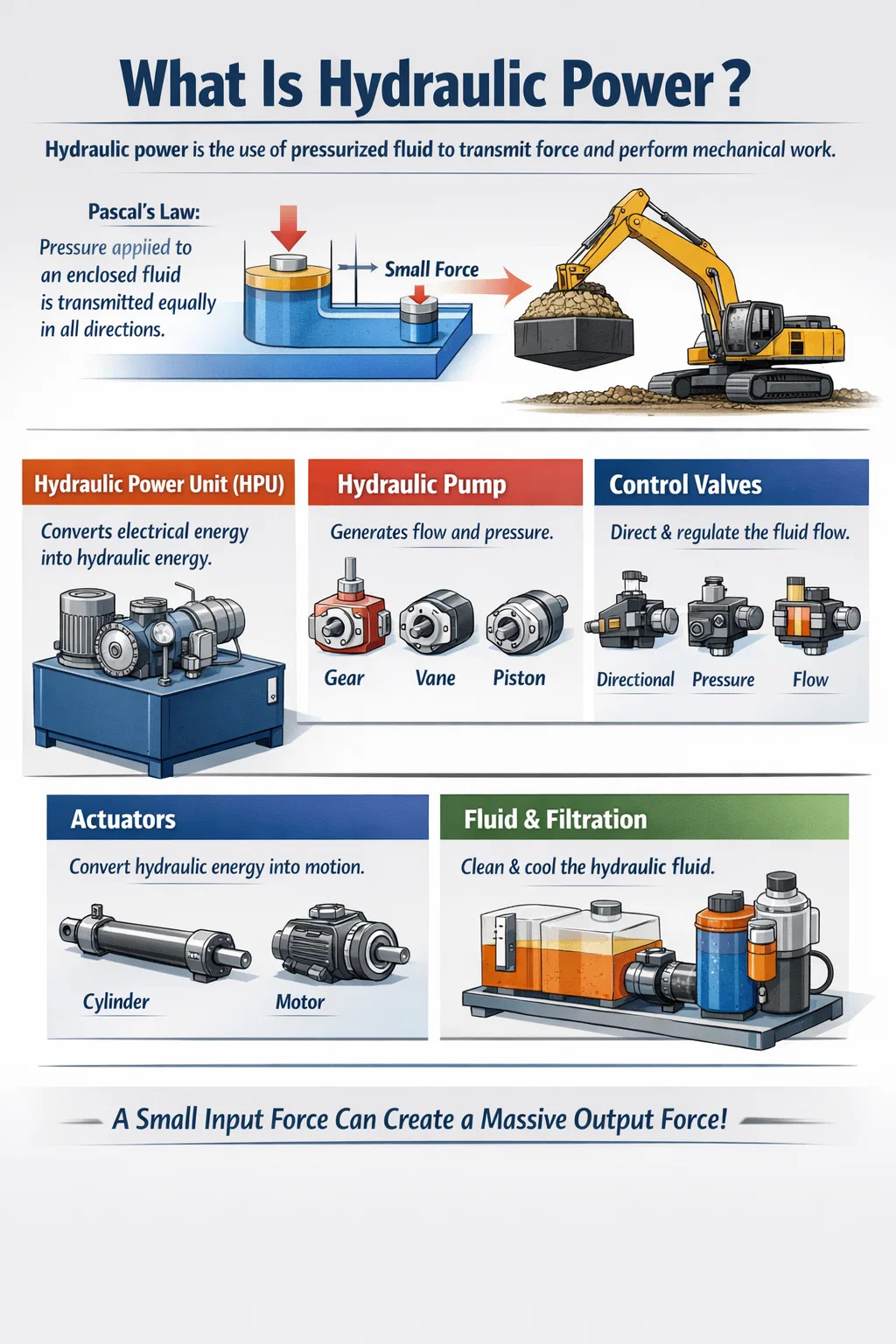

Kernkomponenten eines hydraulischen Systems

Ein kompletter Hydraulikkreislauf besteht aus mehreren voneinander abhängigen Komponenten. Jeder spielt eine bestimmte Rolle; Eine Schwachstelle in irgendeinem Teil beeinträchtigt die Gesamtleistung des Systems.

Hydraulikaggregat (HPU)

Die HPU ist das Herzstück des Systems. Es besteht typischerweise aus einem Elektromotor oder Verbrennungsmotor, einer Hydraulikpumpe, einem Reservoir (Tank) zur Flüssigkeitsspeicherung, einem Wärmetauscher oder Kühlkreislauf, Filterbaugruppen, Druckentlastungsventilen und in vielen Ausführungen einem Akkumulator. Die Speicherkapazität reicht von wenigen Litern bei kompakten Kraftpaketen bis zu mehreren Tausend Litern bei großen Industrieanlagen. Die Motornennwerte für industrielle HPUs reichen üblicherweise von 0,37 kW bis über 500 kW , je nach Anwendungsbedarf.

Hydraulikpumpe

Die Pumpe wandelt mechanische Energie in hydraulischen Fluss um. Die drei vorherrschenden Pumpentypen im industriellen Einsatz sind Zahnradpumpen (kostengünstig, Druck bis zu ~250 bar), Flügelzellenpumpen (gleichmäßiger Durchfluss, 70–175 bar) und Kolbenpumpen (höchster Druck und Wirkungsgrad, bis zu 420 bar oder mehr). Kolbenpumpen mit variabler Verdrängung werden besonders geschätzt, da sie die Förderleistung an den Lastbedarf anpassen und so den Energieverbrauch senken 20–40 % im Vergleich zu Alternativen mit festem Hubraum.

Steuerventile

Wegeventile leiten Flüssigkeit zum richtigen Aktuator. Druckregelventile (Entlastungsventile, Reduzierventile, Sequenzventile) schützen den Kreislauf und steuern die Kraftabgabe. Durchflussregelventile steuern die Geschwindigkeit des Stellantriebs. Moderne Systeme verwenden zunehmend Proportional- oder Servoventile, die auf elektronische Signale reagieren, um eine Regelung im geschlossenen Regelkreis zu ermöglichen – unverzichtbar für CNC-Maschinen, Spritzguss und Robotik.

Aktuatoren

Aktuatoren wandeln hydraulische Energie wieder in mechanische Arbeit um. Linearantriebe (Zylinder) erzeugen eine Druck-/Zugkraft, während Hydraulikmotoren ein Drehdrehmoment erzeugen. Die Zylinderbohrungsdurchmesser reichen von 20 mm bei kompakten Maschinen bis zu über 1.000 mm bei großen Pressanlagen. Ein Zylinder mit 200 mm Bohrung erzeugt bei 300 bar Betrieb ca 942 kN (ca. 96 Tonnen) der Klemm- oder Hubkraft.

Flüssigkeit und Filtration

Hydraulikflüssigkeit erfüllt vier Funktionen gleichzeitig: Kraftübertragung, Schmierung interner Komponenten, Wärmeableitung und Abdichtung von Spielräumen. Mineralöl ISO VG 46 ist die am häufigsten verwendete Sorte für Industriemaschinen. Kontamination ist die Hauptursache für hydraulische Ausfälle – das zeigen Studien aus der Fluidtechnik-Branche immer wieder über 70 % der Ausfälle von Hydrauliksystemen sind kontaminationsbedingt. Die angestrebte Sauberkeit ist typischerweise ISO 4406 Klasse 16/14/11 für Servosysteme und 18/16/13 für Standardschaltkreise.

Wie ein Hydraulikaggregat funktioniert – Schritt für Schritt

Das Verständnis der internen Abfolge einer HPU hilft sowohl bei der Fehlerbehebung als auch beim Systemdesign.

1. Der Elektromotor startet und treibt die Hydraulikpumpe mit fester oder variabler Drehzahl an.
2. Die Pumpe saugt Flüssigkeit aus dem Behälter durch ein Saugsieb an, setzt sie unter Druck und fördert sie zur Druckleitung.
3. Ein Druckbegrenzungsventil stellt den maximalen Systemdruck ein. Wenn der nachgeschaltete Bedarf gering ist, fließt überschüssiger Durchfluss durch das Überdruckventil zum Tank zurück und wird in Wärme umgewandelt – deshalb ist Energieeffizienz wichtig.
4. Unter Druck stehende Flüssigkeit gelangt durch Schläuche oder Stahlrohre zum Verteiler des Wegeventils.
5. Wenn ein Bediener oder eine SPS einem Ventil das Signal zum Schalten gibt, wird die Flüssigkeit zum entsprechenden Aktuator geleitet. Der Aktuator fährt je nach Befehl aus, fährt ein oder dreht sich.
6. Rücklaufflüssigkeit vom Aktuator fließt über einen Rücklauffilter zum Behälter zurück, der Partikel entfernt, die durch Komponentenverschleiß entstehen.
7. Ein Wärmetauscher oder Luftkühler hält die Öltemperatur normalerweise im empfohlenen Bereich 35°C bis 60°C — zum Schutz der Dichtungen und zur Aufrechterhaltung der Viskosität.
8. Sensoren überwachen Druck, Temperatur und Flüssigkeitsstand und geben die Daten zur Echtzeitüberwachung an das Bedienfeld oder das SCADA-System weiter.

Ein Akkumulator – ein Druckbehälter mit einer gasgefüllten Blase – kann hinzugefügt werden, um hydraulische Energie zu speichern und sie in Burst-Demand-Szenarien freizugeben, sodass die HPU einen kleineren Motor verwenden und gleichzeitig die Spitzenlastanforderungen erfüllen kann. Diese Technik ist bei Abkantmaschinen und Druckgussanlagen üblich.

Hydraulische Kraft im Vergleich zu elektrischer und pneumatischer Kraft

Ingenieure vergleichen häufig hydraulische, elektrische und pneumatische Systeme, bevor sie sich auf einen Entwurf festlegen. Jeder Ansatz hat echte Stärken und konkrete Grenzen.

Bei Anwendungen, die eine sehr hohe Kraft in kompakter Form erfordern, bietet die hydraulische Kraft einen klaren Vorteil. Ein Hydraulikzylinder mit einer Leistung von 500 kN könnte 30 kg wiegen; Um die gleiche Kraft mit einem elektrischen Kugelumlaufspindelantrieb zu erreichen, könnte ein fünfmal so schweres System erforderlich sein. Wo hingegen Positionierungsgenauigkeiten im Submillimeterbereich und Nullleckageanforderungen dominieren, haben elektrische Servoantriebe ältere hydraulische Konstruktionen in Werkzeugmaschinen und Halbleitergeräten weitgehend ersetzt.

Moderne elektrohydraulische Systeme vereinen beide Welten: Ein Servomotor mit variabler Drehzahl treibt die Hydraulikpumpe an und liefert bedarfsgerechten Druck und Durchfluss mit Wirkungsgraden, die denen elektrischer Betätigung nahe kommen, während die Kraftdichte der Hydraulik erhalten bleibt. Diese servohydraulischen Antriebseinheiten erfreuen sich zunehmender Beliebtheit im Spritzguss und in der Metallumformung.

Schlüsselindustrien und Anwendungen der hydraulischen Energie

Hydraulikkraft ist in fast allen Bereichen verankert, in denen es um die Bewegung schwerer Lasten, das Umformen oder die Kraftsteuerung geht. Der weltweite Markt für hydraulische Ausrüstung wurde auf ca. geschätzt 40 Milliarden US-Dollar im Jahr 2023 und wird voraussichtlich bis 2030 mit einer jährlichen Wachstumsrate von etwa 4,5 % wachsen, angetrieben durch die Bautätigkeit und die Nachfrage nach industrieller Automatisierung.

Bau- und Mobilgeräte

Bagger, Bulldozer, Kräne und Lader sind für die Bewegung von Ausleger, Arm und Schaufel vollständig auf hydraulische Kraft angewiesen. Ein normaler 20-Tonnen-Bagger verfügt über ein Hydraulikaggregat, das grobe Leistungen liefert 130–180 kW bei Systemdrücken um 350 bar. Die lastabhängigen Hydrauliksysteme moderner Bagger passen die Pumpenverdrängung automatisch an die momentan erforderliche Grabkraft an und senken so den Kraftstoffverbrauch im Vergleich zu älteren Systemen mit konstantem Druck um bis zu 25 %.

Metallumform- und Presstechnik

Hydraulische Pressen zum Stanzen, Schmieden, Tiefziehen und Druckgießen erfordern kontrollierte, sehr hohe Schließkräfte, die mit mechanischen Antrieben nur schwer zu erreichen sind. Große Schmiedepressen arbeiten bei 50 MN bis 750 MN (Meganewton), angetrieben von mehreren parallel arbeitenden HPUs. Abkantmaschinen zum Biegen von Blechen verwenden servohydraulische Antriebseinheiten, um eine Wiederholgenauigkeit der Stößelposition von ±0,01 mm zu erreichen – eine Spezifikation, die mit Hydraulikkreisläufen mit festem Durchfluss unmöglich wäre.

Offshore- und Marinehydraulik

Unterwasserhydrauliksysteme steuern Blowout-Preventer (BOPs), ferngesteuerte Fahrzeuge (ROVs) und Ankerwinden auf Offshore-Plattformen. Hochdruck-Hydraulikaggregate mit einem Nenndruck von bis zu 690 bar werden in Tiefwasser-BOP-Steuerungssystemen eingesetzt. Die Schiffsdeckausrüstung – Kräne, Lukendeckel, Heckrampen – ist auf zentralisierte hydraulische Kraftwerke angewiesen, die den Druck im gesamten Schiff verteilen.

Industrielle Fertigung

Spritzgussmaschinen, Druckgussmaschinen, Gummivulkanisationspressen und Papierfabrikanlagen verwenden alle spezielle HPUs. Eine typische 1.000-Tonnen-Spritzgießmaschine erfordert ein Hydraulikaggregat mit einer Nennleistung von 55–75 kW mit einer Durchflussrate von 100–200 L/min. Durch die Umstellung dieser Maschinen auf servohydraulische HPUs wird der Stromverbrauch in der Regel um 30–60 % pro Produktionszyklus gesenkt.

Luft- und Raumfahrt und Verteidigung

Flugsteuerflächen, Fahrwerke und Schubumkehrer von Flugzeugen sind auf den Betrieb hydraulischer Systeme angewiesen 207 bar (3.000 PSI) bei älteren Verkehrsflugzeugen und 345 bar (5.000 PSI) bei neueren Designs wie der Boeing 787 und dem Airbus A380. Die Gewichtseinsparung durch den Betrieb bei höherem Druck ermöglicht kleinere, leichtere Komponenten. Militärfahrzeuge – Panzer, Haubitzen, U-Boot-Periskope – sind ebenfalls auf kompakte hydraulische Antriebssysteme angewiesen.

Erneuerbare Energie

Pitch-Kontrollsysteme für Windkraftanlagen – die jedes Blatt anwinkeln, um die Leistungsaufnahme zu optimieren und Übergeschwindigkeit zu verhindern – nutzen hydraulische Akkumulatoren und Zylinder. Hydraulische Pitch-Systeme bieten in der Regel eine Backup-Energiespeicherung (im Akkumulator), um die Rotorblätter bei einem Netzausfall sicher auszurichten, eine Sicherheitsfunktion, die elektrohydraulische Systeme auch bei extremer Kälte oder Hitze zuverlässig erfüllen.

Auswahl des richtigen Hydraulikaggregats

Bei der Auswahl eines Hydraulikaggregats müssen mehrere technische und betriebliche Parameter aufeinander abgestimmt werden. Eine Unterdimensionierung der HPU führt zu langsamen Zykluszeiten, Überhitzung und vorzeitigem Verschleiß. Überdimensionierung verschwendet Kapital und Energie.

Druck- und Durchflussanforderungen

Beginnen Sie mit der Berechnung der Aktuatorlast. Für einen Zylinder: Kraft (N) = Druck (Pa) × Fläche (m²). Wenn Sie 200 kN aus einem Zylinder mit 100 mm Bohrung benötigen, benötigen Sie einen Arbeitsdruck von mindestens 255 bar (mit Sicherheitsmarge). Der Durchfluss bestimmt die Geschwindigkeit: Ein Zylinder mit 100 mm Bohrung und einer Ausfahrgeschwindigkeit von 50 mm/s benötigt ca 24 l/min . Die erforderliche Motorleistung beträgt P (kW) = [Druck (bar) × Durchfluss (l/min)] ÷ 600, angepasst an den Pumpenwirkungsgrad (typischerweise 85–90 %).

Reservoirgröße

Eine gängige Faustregel ist die Größe des Reservoirs 3–5-fache Pumpenförderleistung pro Minute . Eine Pumpe, die 40 l/min fördert, benötigt daher einen Vorratsbehälter von 120–200 Litern. Dieses Volumen bietet ausreichend Verweilzeit, damit mitgerissene Luft entweichen, Wärme abgeführt und Partikel abgesetzt werden kann, bevor die Flüssigkeit zum Pumpeneinlass zurückfließt.

Feste vs. variable Verdrängung

HPUs mit Zahnradpumpen mit fester Verdrängung sind von vornherein am wirtschaftlichsten, liefern jedoch unabhängig vom Bedarf kontinuierlich den vollen Durchfluss und wandeln überschüssige Energie in Wärme um. HPUs mit variabler Kolbenpumpe kosten ungefähr 2–3 mal mehr Zunächst können die Energiekosten jedoch so weit gesenkt werden, dass in kontinuierlichen Produktionsumgebungen eine Amortisationszeit von 18 bis 36 Monaten erreicht wird. Für intermittierende Arbeitszyklen – bei denen die Maschine mehr als 50 % der Zeit im Leerlauf ist – ist eine HPU mit fester Pumpe und einem Entlastungsventil oft die bessere wirtschaftliche Wahl.

Servohydraulische Aggregate

Servohydraulische (oder elektrohydraulische) Antriebseinheiten kombinieren einen AC-Servoantrieb mit variabler Drehzahl und einer Konstantpumpe. Der Antrieb passt die Motordrehzahl so an, dass sie zu jedem Zeitpunkt des Zyklus genau dem Durchfluss und Druck entspricht, der erforderlich ist. Diese Architektur liefert Energieeinsparung von 40–70 % im Vergleich zu herkömmlichen HPUs mit konstanter Drehzahl in Anwendungen wie dem Spritzgießen und reduziert den Geräuschpegel um 10–15 dB(A), da der Motor während der Haltephasen drastisch verlangsamt wird.

Kühlsystemdesign

Jedes in einem Hydrauliksystem verlorene Watt Energie wird im Öl in Wärme umgewandelt. Eine Anlage mit einem 37-kW-Motor und einem Wirkungsgrad von 75 % erzeugt etwa 9 kW Abwärme, die kontinuierlich abgeführt werden muss. Bei mobilen Geräten gehören Luftgebläsekühler zum Standard; Wassergekühlte Wärmetauscher werden für industrielle Innenanlagen bevorzugt, in denen die Umgebungstemperatur kontrolliert wird. Wenn die Kühlung nicht richtig dimensioniert wird, verkürzt sich die Lebensdauer der Dichtungen und der Pumpe erheblich – eine Öltemperatur über 80 °C beschleunigt die Oxidation und verdoppelt die Geschwindigkeit des Flüssigkeitsabbaus bei jedem Anstieg um 10 °C.

Arten von Hydraulikflüssigkeiten und ihre Auswirkungen auf die Leistung

Die Hydraulikflüssigkeit ist genauso wichtig wie jedes mechanische Bauteil – sie ist gleichzeitig Energieträger, Schmiermittel, Wärmeträger und Dichtmittel.

• Mineralöl (ISO VG 32–68): Die häufigste Wahl. Hervorragende Schmierung, breite Verfügbarkeit, moderate Kosten. ISO VG 46 ist die Standardeinstellung für die meisten industriellen HPUs, die bei einer Umgebungstemperatur von 20–50 °C betrieben werden.
• Wasser-Glykol-Flüssigkeiten: Feuerbeständig, wird in Stahlwerken und Druckgussanlagen verwendet. Erfordern höhere Pumpengeschwindigkeiten, um die geringere Schmierfähigkeit auszugleichen, und haben eine korrosive Wirkung auf Zink-, Cadmium- und Magnesiumkomponenten.
• Phosphatesterflüssigkeiten: Höchste Feuerbeständigkeit, eingesetzt in der Luftfahrt und Energieerzeugung. Inkompatibel mit Standard-Nitril-Dichtungen – Fluorkohlenstoff-Dichtungen (Viton) sind obligatorisch.
• Biologisch abbaubare Pflanzenöle oder synthetische Esterflüssigkeiten: Erforderlich in umweltsensiblen Anwendungen wie Forstmaschinen oder in der Nähe von Wasserstraßen. Vergleichbare Schmierung wie Mineralöl, jedoch mit höherer biologischer Abbaubarkeit (>90 % in 28 Tagen gemäß OECD 301B).
• Synthetische PAO-Flüssigkeiten: Überragende Leistung bei extremen Temperaturen (-54 °C bis 135 °C), niedrige Oxidationsrate und sehr lange Lebensdauer. Wird in der Flugzeughydraulik und in arktischen Baumaschinen verwendet.

Die Überwachung des Flüssigkeitszustands – Verfolgung von Viskosität, Säurezahl, Partikelanzahl und Wassergehalt – verlängert die Systemlebensdauer und verhindert ungeplante Ausfallzeiten. Ölanalyseprogramme in großen Industrieanlagen erzielen routinemäßig Ergebnisse Flüssigkeitsstandzeiten von 5.000–10.000 Stunden , im Vergleich zum standardmäßigen Wechselintervall von 2.000 Stunden, das empfohlen wird, wenn kein Überwachungsprogramm vorhanden ist.

Häufige Probleme im Hydrauliksystem und wie man sie diagnostiziert

Selbst gut konzipierte Hydrauliksysteme entwickeln mit der Zeit Probleme. Wenn Sie die Symptome und ihre Ursachen kennen, verkürzt sich die Fehlerbehebungszeit von Stunden auf Minuten.

Zustandsbasierte Wartungsprogramme, die Ölanalyse, Vibrationsüberwachung an Pumpe und Motor sowie Infrarot-Wärmebildgebung von Schlauchanschlüssen und Ventilkörpern kombinieren, können die mittlere Zeit zwischen Ausfällen (MTBF) um verlängern 50–80 % im Vergleich zur alleinigen zeitbasierten planmäßigen Wartung. Viele moderne Hydraulikaggregate verfügen mittlerweile über integrierte IoT-Sensoren und Cloud-Konnektivität und liefern kontinuierliche Gesundheitsdaten an Wartungsteams ohne manuelle Inspektion.

Verbesserungen der Energieeffizienz in modernen hydraulischen Energiesystemen

In der Vergangenheit wurde die Hydraulik im Vergleich zu direkten Elektroantrieben wegen ihrer schlechten Energieeffizienz kritisiert. Diese Lücke hat sich im letzten Jahrzehnt durch mehrere Technologieentwicklungen erheblich verringert.

• HPUs mit variabler Geschwindigkeit: Durch die Anpassung der Motordrehzahl an den Bedarf werden Drosselverluste vermieden. Felddaten von Spritzgussanlagen zeigen Energieeinsparungen von 45–65 % gegenüber Basis-HPUs mit konstanter Geschwindigkeit, mit Amortisationszeiten von weniger als zwei Jahren bei typischen industriellen Stromtarifen.
• Load-Sensing-Schaltungen: Die Pumpe erhöht den Druck nur geringfügig über den aktuellen Lastbedarf (typischerweise 20–30 bar Spielraum), anstatt jederzeit den maximalen Systemdruck aufrechtzuerhalten. Dies allein reduziert die Antriebsenergie der Pumpe in Kreisen mit variablen Lastprofilen um 15–30 %.
• Energierückgewinnung: Bei großen Pressen und Hebegeräten gewinnen regenerative Hydraulikkreisläufe während des Rückhubs Energie zurück, indem sie die Flüssigkeit direkt vom Stangenende zum Kappenende leiten, wodurch der Pumpenflussbedarf bei schnellen Verfahrbewegungen um bis zu 40 % reduziert wird.
• Verbesserte Dichtungen und interne Abstände: Moderne reibungsarme Dichtungsmaterialien und engere Fertigungstoleranzen reduzieren interne Leckageverluste in Pumpen und Motoren und erhöhen den volumetrischen Wirkungsgrad bei hochwertigen Kolbenpumpen auf über 97 % gegenüber 90–93 % bei älteren Konstruktionen.
• Digitale Hydraulik: Schnell schaltende Ein-/Aus-Ventile ersetzen in einigen Anwendungen kontinuierlich drosselnde Proportionalventile und bieten einen Drosselverlust von nahezu Null bei gleichzeitig präziser Steuerung.

Die Norm ISO 4413 und die neuere Norm ISO 16431 (Benchmark für die Effizienz von Hydrauliksystemen) leiten jetzt neue HPU-Spezifikationen in Europa und zunehmend auch in Nordamerika und drängen Hersteller dazu, verifizierte Effizienzzahlen als Teil der Beschaffungsdokumentation zu veröffentlichen.

Sicherheitsstandards und Best Practices für Hydraulikaggregate

Hydrauliksysteme speichern erhebliche Mengen an Energie – ein 200-Liter-Tank mit 300 bar fasst ca 3.000 kJ gespeicherte Energie , vergleichbar mit der kinetischen Energie eines Kleinwagens, der mit 180 km/h fährt. Die Nichtbeachtung der Sicherheitsvorkehrungen führt zu schweren Verletzungen durch das Einspritzen von Hochdruckflüssigkeit und die Freisetzung gespeicherter Energie.

• Druckisolierung vor der Wartung: Machen Sie das System immer drucklos und sperren/kennzeichnen Sie die Stromquelle (LOTO), bevor Sie Verbindungen öffnen. Gehen Sie niemals davon aus, dass ein gestoppter Motor einen Systemdruck von Null bedeutet – Akkumulatoren und lastinduzierter Druck in Zylindern können unbegrenzt auf dem vollen Arbeitsdruck bleiben.
• Verletzungen durch hydraulische Injektion: Ein Lochleck in einem Schlauch bei 200 bar kann dazu führen, dass Flüssigkeit durch die Haut injiziert wird, ohne dass eine Wunde sichtbar ist. Jeder Verdacht auf eine Injektionsverletzung erfordert eine sofortige Operation – es handelt sich um einen medizinischen Notfall und nicht um eine geringfügige Schnittwunde.
• Schlauchinspektionsintervalle: ISO 4413 empfiehlt eine visuelle Schlauchinspektion alle 3–6 Monate und einen Austausch unabhängig vom Zustand innerhalb der vom Hersteller angegebenen Lebensdauer (normalerweise 6 Jahre ab Herstellungsdatum oder 4 Jahre ab Installationsdatum).
• Brandrisikomanagement: Hochdruck-Mineralölnebel, der durch eine nahegelegene Wärmequelle entzündet wird, stellen eine Brandgefahr dar. Das Verlegen von Schläuchen von heißen Oberflächen entfernt, die Verwendung feuerbeständiger Flüssigkeiten in Umgebungen mit hohem Risiko und die Installation automatischer Unterdrückungssysteme in der Nähe großer HPUs sind anerkannte Maßnahmen zur Risikominderung.
• Relevante Normen: ISO 4413 (allgemeine Sicherheitsanforderungen für hydraulische Fluidtechnik), EN 13135 (Kräne – hydraulische Ausrüstung), NFPA T2.24.1 (USA Sicherheitsanforderungen für hydraulische Fluidtechnik) und CE-Maschinenrichtlinie 2006/42/EG für HPUs auf dem europäischen Markt.

Häufig gestellte Fragen zur Hydraulikkraft

Was ist der Unterschied zwischen hydraulischer Leistung und hydraulischem Druck?

Der hydraulische Druck ist eine Komponente der hydraulischen Kraft. Leistung entspricht Druck multipliziert mit Durchflussrate: P (kW) = [bar × L/min] ÷ 600. Ein System bei 300 bar und 5 l/min Durchfluss liefert 2,5 kW. Ein weiterer bei 100 bar mit 50 L/min leistet ebenfalls 8,3 kW. Hoher Druck allein bedeutet nicht gleich hohe Leistung – die Durchflussrate ist gleichermaßen wichtig.

Wie lange hält ein Hydraulikaggregat normalerweise?

Bei ordnungsgemäßer Flüssigkeitswartung und Filteraustausch hält eine gut gebaute Industrie-HPU normalerweise lange 15–25 Jahre . Die Pumpe ist in der Regel die erste Komponente, die verschleißt. Die Nennlebensdauer liegt je nach Typ, Betriebsdruck und Flüssigkeitsreinheit bei 8.000 bis 20.000 Stunden. Zahnradpumpen sind in kontaminierten Umgebungen am langlebigsten; Kolbenpumpen bieten die längste Lebensdauer, wenn die Reinheit der Flüssigkeit mindestens ISO 4406 Klasse 16/14/11 entspricht.

Kann ein Hydraulikaggregat im Freien verwendet werden?

Ja, sofern es für den Außenbereich konzipiert ist. Dies bedeutet elektrische Schutzart IP65 oder höher für Motor und Bedienfeld, Behälter und Rahmen aus rostfreiem oder beschichtetem Stahl, Niedertemperaturflüssigkeit (ISO VG 32 oder synthetische Flüssigkeiten mit einer Nenntemperatur von -40 °C für arktische Bedingungen) und UV-beständige Schlauchabdeckungen. Mobile HPUs auf Baumaschinen sind von Natur aus für den Einsatz im Freien und bei jedem Wetter ausgelegt.

Was führt zur Überhitzung eines Hydraulikaggregats?

Die häufigsten Ursachen sind ein zu kleiner oder verschmutzter Wärmetauscher, übermäßige interne Leckage (die Energie als Wärme zurückführt, ohne nützliche Arbeit zu leisten), ein Überdruckventil, das zu nahe am erforderlichen Arbeitsdruck eingestellt ist (was dazu führt, dass es häufig aufreißt) und ein Reservoir, das zu klein ist, um ausreichend thermische Masse bereitzustellen. Der kontinuierliche Betrieb bei einer Öltemperatur von über 80 °C verkürzt die Lebensdauer der Komponenten erheblich und sollte eine Untersuchung auslösen.

Was ist der Unterschied zwischen einem hydraulischen Kreislauf mit offenem und geschlossenem Kreislauf?

In einem Kreislauf mit offenem Kreislauf fließt die Rücklaufflüssigkeit vom Aktuator zurück zum Behälter, bevor sie erneut in die Pumpe gesaugt wird. Dies ist die gebräuchlichste Anordnung und vereinfacht die Kühlung und Filterung. In einem geschlossenen Kreislauf (oder Closed-Center-Kreislauf) fließt die Rücklaufflüssigkeit direkt zum Pumpeneinlass zurück, wobei nur eine kleine Ladepumpe Leckverluste auffüllt. Geschlossene Kreisläufe werden hauptsächlich mit Hydraulikmotoren mit variabler Verdrängung für die hydrostatische Übertragung in Fahrzeugen wie Mähdreschern, Kompaktraupenladern und Industriegabelstaplern verwendet. Sie bieten eine sanfte, stufenlose Geschwindigkeitsregelung in beide Richtungen ohne mechanisches Getriebe.

Wie wird ein Hydraulikaggregat für eine neue Anwendung dimensioniert?

Die Dimensionierung beginnt mit den Anforderungen des Aktuators: maximale Kraft (aus der Lastanalyse), erforderliche Geschwindigkeit (aus den Zykluszeitanforderungen) und Arbeitszyklus (Prozentsatz der Zeit unter Volllast). Berechnen Sie aus Kraft und Zylinderbohrung den Arbeitsdruck. Berechnen Sie aus Geschwindigkeit und Bohrung den erforderlichen Durchfluss. Wenden Sie einen Servicefaktor von 1,2–1,3 an, um Ineffizienzen zu berücksichtigen. Wählen Sie eine Pumpe und einen Motor aus, die für diese Leistungen ausgelegt sind, und dimensionieren Sie dann den Behälter und den Kühler entsprechend der resultierenden Wärmelast. Viele HPU-Hersteller bieten kostenlose Dimensionierungssoftware an – durch die Eingabe dieser Parameter wird automatisch eine empfohlene Konfiguration generiert.
