So funktioniert ein Hydraulikaggregat: Vollständiger Leitfaden

Wie ein Hydraulikaggregat funktioniert: Die kurze Antwort

A Hydraulikaggregat (HPU) funktioniert, indem ein Elektromotor oder Verbrennungsmotor eine Hydraulikpumpe antreibt, die Flüssigkeit aus einem Behälter ansaugt und unter Druck setzt. Diese unter Druck stehende Flüssigkeit wird dann über Steuerventile zu Aktoren – Zylindern oder Hydraulikmotoren – geleitet, die die Flüssigkeitsenergie in mechanische Kraft oder Bewegung umwandeln. Sobald die Flüssigkeit ihre Arbeit beendet hat, kehrt sie in den Behälter zurück, wo sie gefiltert und gekühlt wird, bevor sich der Zyklus wiederholt.

Dieser geschlossene Prozess ermöglicht es einer kompakten Einheit, enorme Kräfte zu erzeugen. Eine standardmäßige industrielle HPU, die bei arbeitet 3.000 PSI (207 bar) können durch einen relativ kleinen Zylinder Zehntausende Pfund an Schub- oder Zugkraft liefern, weshalb hydraulische Systeme nach wie vor die vorherrschende Wahl bei Schwermaschinen, Fertigungspressen, Bodenunterstützungssystemen in der Luft- und Raumfahrt sowie bei Marineanwendungen sind.

Kernkomponenten von a Hydraulikaggregat

Um zu verstehen, wie ein Hydraulikaggregat funktioniert, muss man zunächst wissen, was die einzelnen Hauptkomponenten tun. Jede HPU – vom 1-Gallonen-Tischgerät bis zum 500-Gallonen-Industrieaggregat – enthält die gleichen Grundbausteine.

Reservoir (Hydrauliktank)

Der Vorratsbehälter speichert den Hydraulikflüssigkeitsvorrat. Es handelt sich nicht einfach um einen passiven Container. Ein gut gestalteter Behälter ermöglicht das Entweichen der eingeschlossenen Luft aus der zurückfließenden Flüssigkeit, bietet genügend Oberfläche für die Wärmeableitung und nutzt interne Leitbleche, um die Rücklaufleitung vom Saugeinlass der Pumpe zu trennen. Diese Trennung verhindert, dass heiße, belüftete Rücklaufflüssigkeit sofort wieder in die Pumpe gelangt. Als Faustregeln für die Tankgröße gilt ein Flüssigkeitsvolumen von das Drei- bis Fünffache der Fördermenge der Pumpe pro Minute , obwohl Systeme mit hoher Einschaltdauer oft mehr erfordern.

Antriebsmaschine (Elektromotor oder Motor)

Die Antriebsmaschine liefert die mechanische Energie, die die Pumpe antreibt. In industriellen und stationären Anwendungen, a Dreiphasen-Wechselstrom-Elektromotor ist Standard und reicht typischerweise von 1 PS für kleine Werkstattpressen bis zu über 200 PS für große hydraulische Pressenlinien oder Spritzgussmaschinen. Mobile Geräte – Bagger, Kompaktlader, Kräne – nutzen den Dieselmotor des Fahrzeugs als Antriebsmaschine und werden über einen Nebenantrieb (PTO) mit der Hydraulikpumpe verbunden.

Hydraulikpumpe

Die Pumpe ist das Herzstück des Hydraulikaggregats. Es erzeugt keinen Druck – es erzeugt Fluss. Druck entsteht nur, wenn diese Strömung auf einen Widerstand (eine Last) trifft. Es dominieren drei Pumpentypen:

• Zahnradpumpen: Einfach, erschwinglich und kontaminationstolerant. Feste Verschiebung. Häufig in Holzspaltern, Muldenkippern und kostengünstigen Kraftpaketen. Typischer Wirkungsgrad: 80–85 %.
• Flügelzellenpumpen: Leiserer Betrieb und guter volumetrischer Wirkungsgrad. Wird in Werkzeugmaschinen und Industrieanlagen eingesetzt, die einen gleichmäßigen, geräuscharmen Betrieb erfordern.
• Kolbenpumpen: Hochdruckfähigkeit (bis zu 6.000 PSI und mehr), variable Verdrängungsoptionen und hoher Wirkungsgrad (90–95 %). Die Standardwahl für anspruchsvolle Anwendungen wie hydraulische Pressen, Spritzguss und Luft- und Raumfahrt.

Steuerventile

Steuerventile steuern, wohin die Flüssigkeit fließt, wie schnell sie sich bewegt und wie viel Druck zulässig ist. Die drei Hauptkategorien sind:

• Wegeventile (DCVs): Bestimmen Sie, welcher Aktuatoranschluss Druckflüssigkeit erhält und welcher zum Tank zurückfließt. Magnetisch betriebene DCVs ermöglichen eine ferngesteuerte oder automatisierte Steuerung.
• Druckregelventile: Dazu gehören Überdruckventile (die die maximale Druckgrenze des Systems festlegen), Druckminderventile und Folgeventile. Ein Überdruckventil ist eine wichtige Sicherheitsvorrichtung – ohne es könnte ein blockierter Aktuator Druck aufbauen, bis etwas katastrophal ausfällt.
• Stromregelventile: Regulieren Sie die Aktuatorgeschwindigkeit, indem Sie den Flüssigkeitsfluss einschränken oder dosieren. Auf diese Weise steuern Bediener die Ausfahr- und Einfahrgeschwindigkeit von Zylindern.

Aktuatoren

Aktuatoren sind die Ausgabegeräte, die die hydraulische Flüssigkeitskraft wieder in mechanische Arbeit umwandeln. Hydraulikzylinder erzeugen lineare Kraft und Bewegung – das Aus- oder Einfahren einer Stange. Hydraulikmotoren erzeugen Drehbewegung und Drehmoment. Die Wahl hängt ganz davon ab, welche Art von Bewegung die Anwendung erfordert.

Filtersystem

Laut Branchenumfragen ist Kontamination die häufigste Ursache für den Ausfall hydraulischer Komponenten 70–80 % der hydraulischen Ausfälle zu Flüssigkeitsverunreinigungen führen. Die Filter sind an der Saugseite (zum Schutz der Pumpe), am Druck (zum Schutz der nachgeschalteten Komponenten) und am Rücklauf (um die Flüssigkeit zu reinigen, bevor sie wieder in den Behälter gelangt) positioniert. Filterbewertungen werden in Mikrometern ausgedrückt; Die meisten Systeme streben einen Reinheitsgrad von ISO 4406 Klasse 16/14/11 oder besser an.

Wärmetauscher oder Kühler

Hydraulische Systeme erzeugen Wärme – ungefähr 25–30 % der Eingangsleistung geht in einem Standardsystem typischerweise als Wärme verloren. Flüssigkeiten, die über 82 °C (180 °F) betrieben werden, zersetzen sich schnell, was den Dichtungsverschleiß und die Oxidation beschleunigt. Luftkühler oder wassergekühlte Wärmetauscher halten die Flüssigkeitstemperatur normalerweise innerhalb des empfohlenen Betriebsbereichs 100°F bis 140°F (38°C bis 60°C) .

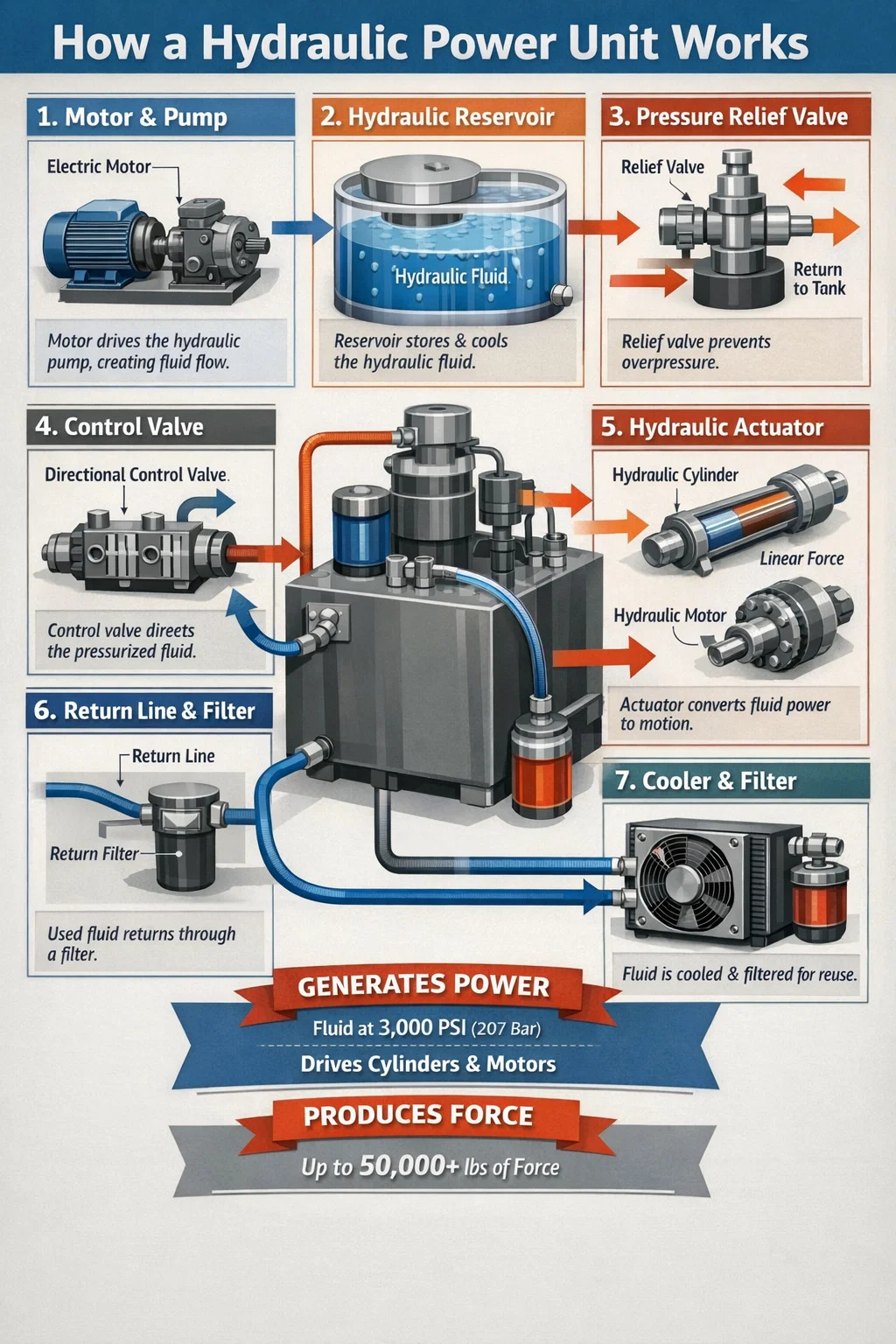

Schritt-für-Schritt-Betriebszyklus eines Hydraulikaggregats

Durch die Aufschlüsselung des Arbeitszyklus wird deutlich, wie ein Hydraulikaggregat von Anfang bis Ende genau funktioniert:

1. Motor startet, Pumpe dreht: Die Antriebsmaschine dreht die Pumpe. Die interne Pumpengeometrie – ineinandergreifende Zahnradzähne, rotierende Kolben oder gleitende Flügel – erzeugt sich ausdehnende und zusammenziehende Kammern, die Flüssigkeit aus dem Behälter durch die Saugleitung ansaugen.
2. Flüssigkeit setzt Folgendes unter Druck: Die Pumpe drückt Flüssigkeit mit einer Durchflussrate, die durch die Pumpenverdrängung und die Drehzahl bestimmt wird, in die Druckleitung. Der Druck baut sich auf, wenn die Flüssigkeit auf Widerstand trifft – das Gewicht einer Last, ein geschlossenes Ventil oder die Kraft, die zum Bewegen eines Aktuators erforderlich ist.
3. Überdruckventil hält Systemgrenzwert aufrecht: Wenn der Druck die Einstellung des Überdruckventils (z. B. 3.000 PSI) überschreitet, öffnet sich das Ventil und leitet den überschüssigen Durchfluss zurück zum Tank, wodurch alle Komponenten geschützt werden.
4. Wegeventil leitet Flüssigkeit: Ein Bedien- oder Steuersystem erregt einen Magneten und verschiebt so das Wegeventil. Unter Druck stehende Flüssigkeit wird zu einem Anschluss eines Zylinders oder Motors geleitet.
5. Aktuatorbewegungen: Der auf die Kolbenfläche wirkende Flüssigkeitsdruck erzeugt eine Kraft (Kraft = Druck × Fläche). Ein Zylinder mit 4-Zoll-Bohrung und 2.500 PSI erzeugt ungefähr 31.400 lbf Schubkraft .
6. Rücklaufflüssigkeit fließt zurück: Von der gegenüberliegenden Seite des Stellantriebs verdrängtes Fluid fließt durch das Wegeventil und die Rücklaufleitung zum Behälter zurück und passiert dabei den Rücklauffilter.
7. Flüssigkeit wird gekühlt und gefiltert: Im Behälter setzt sich die Flüssigkeit ab, gibt eingeschlossene Luft ab und wird gekühlt. Anschließend kann es für den nächsten Zyklus wieder in die Saugleitung gesaugt werden.

Arten von Hydraulikaggregaten und ihre Betriebsunterschiede

Nicht alle Hydraulikaggregate funktionieren intern gleich. Designentscheidungen wirken sich erheblich auf Leistung, Effizienz und Anwendungseignung aus.

Pumpensysteme mit variabler Verdrängung

Bei einem HPU mit variabler Verdrängung passt die Pumpe ihren Förderstrom automatisch an den Systembedarf an. Wenn ein Aktuator seine Position hält und keine Bewegung erforderlich ist, entlastet die Pumpe und liefert nur so viel Förderstrom, dass der Druck aufrechterhalten werden kann. Dies reduziert die Wärmeerzeugung und den Energieverbrauch im Vergleich zu Systemen mit fester Verdrängung, die den überschüssigen Durchfluss kontinuierlich über das Überdruckventil umleiten, erheblich. Gut implementierte Systeme mit variabler Verdrängung können den Energieverbrauch um ein Vielfaches senken 30–50 % im Vergleich zu vergleichbaren Designs mit fester Verdrängung.

HPUs mit variabler Drehzahlregelung

Anstatt die Pumpenverdrängung zu variieren, variiert ein VSD-Hydraulikaggregat die Motordrehzahl über einen Frequenzumrichter (VFD). Wenn der Bedarf sinkt, verlangsamt sich der Motor, anstatt dass die Pumpe den Durchfluss umgeht. Diese Systeme erfreuen sich in modernen Industrieanlagen immer größerer Beliebtheit, da sie sowohl die Energiekosten als auch den Geräuschpegel senken – eine VSD-gesteuerte HPU kann im Leerlauf mit maximaler Leistung arbeiten unter 65 dB(A) , verglichen mit 75–80 dB(A) bei einem herkömmlichen Gerät bei voller Geschwindigkeit.

Hydraulikflüssigkeit: Das Medium, mit dem alles funktioniert

Hydraulikflüssigkeit kann weit mehr als nur Druck übertragen. Es schmiert alle internen Pumpen- und Motorkomponenten, leitet Wärme von Reibungspunkten ab, verhindert Korrosion und dichtet Abstände zwischen beweglichen Teilen ab. Die Auswahl und Wartung der richtigen Flüssigkeit ist ebenso wichtig wie die Auswahl der richtigen Pumpe.

Viskosität und ihre Auswirkungen

Die Viskosität ist die wichtigste Flüssigkeitseigenschaft in einem hydraulischen System. ISO VG 46 Mineralöl ist die häufigste Wahl für industrielle HPUs, die in Umgebungen mit normaler Temperatur betrieben werden. Eine zu niedrige Viskosität führt zu erhöhter interner Pumpenleckage und beschleunigtem Verschleiß. Eine zu hohe Viskosität erhöht den Widerstand, erzeugt mehr Wärme und kann dazu führen, dass die Pumpe beim Kaltstart nicht mehr funktioniert. Die meisten Systeme geben einen Viskositätsbereich von an 25–54 cSt bei Betriebstemperatur .

In Hydraulikaggregaten verwendete Flüssigkeitstypen

• Mineralöl: Standard für die meisten industriellen und mobilen Anwendungen. Gute Schmierfähigkeit, weit verbreitet, kostengünstig. Nicht geeignet, wenn die Brandgefahr erheblich ist.
• Schwer entflammbare Flüssigkeiten (HFA, HFB, HFC, HFD): Erforderlich in Stahlwerken, Druckgussbetrieben und anderen Hochtemperaturumgebungen. Am häufigsten sind Wasser-Glykol- und synthetische Estertypen.
• Biologisch abbaubare Flüssigkeiten: Auf Basis pflanzlicher Ester oder Polyalkylenglykole (PAG). Vorgeschrieben in umweltsensiblen Anwendungen – Forstmaschinen, Offshore-Plattformen, Wasserstraßenbau.
• Phosphatesterflüssigkeiten: Wird in Hydrauliksystemen der kommerziellen Luftfahrt wegen ihrer hervorragenden Feuerbeständigkeit und Stabilität bei hohen Betriebsdrücken (bis zu 3.000 PSI in Flugzeugsystemen) verwendet.

Häufige Anwendungen, die auf Hydraulikaggregaten basieren

Der Grund, warum Hydraulikaggregate in so vielen Branchen eingesetzt werden, liegt in einem wesentlichen Vorteil begründet: Keine andere Technologie bietet eine vergleichbare Kraftdichte bei gleichen Kosten . Ein 10-PS-Hydraulikaggregat kann über einen bescheidenen Zylinder eine Kraft von über 50.000 lbf erzeugen. Ein elektrischer Linearantrieb mit gleicher Kraftkapazität würde ein Vielfaches kosten und weitaus mehr Platz beanspruchen.

Industrielle Fertigung

Hydraulische Pressmaschinen sind das Rückgrat des Metallstanzens, -schmiedens und -umformens. Eine hydraulische 500-Tonnen-Presse verwendet eine HPU, die einen Durchfluss von 3.000–5.000 PSI liefert, um die für die Formung von Stahlkomponenten erforderliche Tonnage zu entwickeln. Spritzgießmaschinen verwenden üblicherweise HPUs zur Erzeugung der Schließkraft 100 bis 6.000 Tonnen – das die Formhälften beim Kunststoffspritzen zusammenhält.

Bau- und Mobilgeräte

Jeder Bagger, Bulldozer und Kran ist auf hydraulische Kraft angewiesen. Ein mittelgroßer Bagger (20-Tonnen-Klasse) ist normalerweise mit einer HPU ausgestattet 50–80 Gallonen pro Minute bei 5.000 PSI, um Ausleger-, Stiel-, Löffel- und Schwenkfunktionen gleichzeitig anzutreiben. Das kompakte Paket einer HPU ermöglicht es, die gesamte Leistung im Schwenkrahmen der Maschine unterzubringen.

Luft- und Raumfahrt und Verteidigung

Verkehrsflugzeuge verwenden an Bord befindliche Hydraulikaggregate – oft auch Hydraulikaggregate genannt –, um Flugsteuerflächen, Fahrwerke und Schubumkehrer zu betreiben. Das Hydrauliksystem einer Boeing 737 arbeitet bei 3.000 PSI und nutzt zwei unabhängige motorbetriebene Pumpensysteme sowie elektrische Backup-Pumpen. Militärfahrzeuge nutzen HPUs für die Turmdrehung, die Nivellierung der Aufhängung und die Positionierung des Waffensystems.

Marine und Offshore

Schiffssteuersysteme (hydraulische Lenkgetriebe vom Rammtyp), Deckkräne, Ankerwinden und Offshore-Blowout-Preventer-Systeme (BOP) verwenden alle dedizierte HPUs. Unterwasser-BOP-Kontrollsysteme verwenden HPUs, die in der Lage sind, bei zu arbeiten 5.000 PSI , wobei Akkubanken die Notabschaltfähigkeit auch bei Ausfall der Hauptstromversorgung gewährleisten.

Materialtransport und Heben

Überladebrücken, Scherenhebebühnen, Fahrzeughebebühnen und Müllwagenverdichter nutzen alle kleine bis mittlere HPUs. Eine Zwei-Säulen-Hebebühne für Kraftfahrzeuge, die für 10.000 Pfund ausgelegt ist, verwendet normalerweise eine 2 PS, 2-Gallonen-HPU Betrieb bei 2.500–3.000 PSI – was zeigt, wie eine bescheidene Einheit bei richtiger Zylindergröße erhebliche Lasten bewältigen kann.

Druck, Durchfluss und Kraft: Die Physik hinter der hydraulischen Kraft

Ein praktisches Verständnis der zugrunde liegenden Physik hilft Betreibern und Ingenieuren, Systeme richtig zu dimensionieren und Probleme effektiv zu diagnostizieren.

Pascals Gesetz ist das Grundprinzip: Der auf eine eingeschlossene Flüssigkeit ausgeübte Druck wird in alle Richtungen gleichmäßig auf die gesamte Flüssigkeit übertragen. Dies ermöglicht es einer kleinen Pumpe, durch einen Zylinder mit großer Bohrung eine enorme Kraft zu erzeugen – der Druck ist am Pumpenauslass und an der Kolbenfläche des Zylinders gleich, aber die Kraft wird mit der größeren Fläche vervielfacht.

Wichtige hydraulische Formeln, die die Funktionsweise eines Hydraulikaggregats regeln:

• Kraft (lbf) = Druck (PSI) × Fläche (in²): Ein Zylinder mit 5 Zoll Bohrung (Fläche = 19,6 Zoll²) erzeugt bei 3.000 PSI eine Schubkraft von 58.800 lbf.
• Durchfluss (GPM) = Verdrängung (in³/Umdrehung) × U/min ÷ 231: Eine Zahnradpumpe mit 1,5 Zoll³/Umdrehung Hubraum bei 1.800 U/min liefert etwa 11,7 GPM.
• Hydraulikleistung = Druck (PSI) × Durchfluss (GPM) ÷ 1.714: Ein System, das mit 3.000 PSI und 10 GPM läuft, benötigt etwa 17,5 hydraulische PS. Bei typischen Pumpen- und Motorwirkungsgraden beträgt die tatsächliche Motorleistung etwa 20–22 PS.
• Zylindergeschwindigkeit (in/min) = Durchfluss (in³/min) ÷ Fläche (in²): Ein höherer Durchfluss bedeutet eine schnellere Bewegung des Aktuators; Zylinder mit größerer Bohrung bewegen sich bei gleicher Durchflussrate langsamer.

Häufige Probleme mit Hydraulikaggregaten und deren Ursachen

Selbst eine gut konzipierte HPU wird mit der Zeit Probleme entwickeln. Die Kenntnis der Symptome und Ursachen beschleunigt die Diagnose und reduziert Ausfallzeiten.

Überhitzung

Flüssigkeitstemperatur überschritten 82 °C (180 °F) ist das häufigste Betriebsproblem. Zu den Ursachen gehören ein zu kleiner Kühler, verstopfte Kühlerlamellen, übermäßige interne Leckage an verschlissenen Komponenten (die Druckenergie in Wärme umwandelt) oder ein Überdruckventil, das für den Dauerbetrieb zu hoch eingestellt ist. Jeder Anstieg um 10 °C (18 °F) über den empfohlenen Temperaturbereich verdoppelt ungefähr die Geschwindigkeit der Flüssigkeitsoxidation und des Dichtungsabbaus.

Langsame oder schwache Aktuatorleistung

Langsames Ausfahren des Zylinders in Kombination mit normalem Systemdruck weist normalerweise auf ein Durchflussproblem hin – verschlissene Pumpe, verstopftes Saugsieb oder ein teilweise geschlossenes Saugabsperrventil. Eine schwache Kraft bei normalem Durchfluss deutet auf einen unzureichenden Druck hin – überprüfen Sie die Einstellung des Überdruckventils und suchen Sie nach einem internen Zylinderbypass (verschlissene Kolbendichtungen). Eine Pumpe fördert weniger als 85 % seines Nenndurchflusses bei Betriebsdruck muss in der Regel ausgetauscht oder erneuert werden.

Übermäßiger Lärm

Kavitation – wenn die Pumpe nicht ausreichend mit Flüssigkeit versorgt werden kann – erzeugt ein charakteristisches kreischendes oder knirschendes Geräusch. Es führt zu schnellen Schäden an der Pumpe. Zu den Ursachen gehören ein verstopfter Ansaugfilter, eine für die Bedingungen zu hohe Flüssigkeitsviskosität (insbesondere beim Kaltstart) oder eine zu kleine oder zu lange Ansaugleitung. Die Belüftung, die dadurch entsteht, dass Luft durch lose Anschlüsse auf der Saugseite eindringt, erzeugt ein anderes Geräusch – eher ein Jammern oder Klappern – und führt zu einem schwammigen Verhalten des Aktuators.

Externe Leckage

Austretende Hydraulikflüssigkeit stellt sowohl ein Wartungsproblem als auch ein Sicherheitsrisiko dar. Dichtungen verhärten und reißen, wenn sie Hitze und verunreinigter Flüssigkeit ausgesetzt werden. Hochdruck-Hydraulikflüssigkeit, die aus einem kleinen Loch in einem Schlauch durch die Haut gespritzt wird, ist ein medizinischer Notfall – Es kann zu einer schweren Gewebezerstörung führen, selbst wenn die anfängliche Wunde geringfügig erscheint. Regelmäßige Schlauchinspektion und -austausch auf planmäßiger Basis (in der Regel alle 4 bis 6 Jahre, unabhängig vom Aussehen) sind in verantwortungsvollen Wartungsprogrammen Standard.

Der Druck baut sich nicht auf den eingestellten Wert auf

Wenn das System seine Druckeinstellung nicht erreichen kann, ist das Überdruckventil möglicherweise offen, falsch eingestellt oder abgenutzt. Eine weitere häufige Ursache ist interner Pumpenverschleiß, der zu einem übermäßigen Bypass führt. Überprüfen Sie zuerst systematisch das Überdruckventil – isolieren Sie es und testen Sie direkt den Pumpenausgangsdruck. Eine gute Pumpe sollte in einem Deadhead-Test problemlos 110–120 % des Systemnenndrucks erreichen, bevor das Überdruckventil öffnet.

Wartung von Hydraulikaggregaten: Was die Lebensdauer tatsächlich verlängert

Ein ordnungsgemäß gewartetes Hydraulikaggregat kann liefern 20.000 Stunden Lebensdauer für den Behälter, die Ventile und die wichtigsten Strukturkomponenten. Pumpen in sauberen Systemen mit gut gewarteter Flüssigkeit erreichen routinemäßig 10.000–15.000 Stunden. Vernachlässigte Systeme können innerhalb von 2.000 Stunden katastrophal ausfallen.

• Flüssigkeitsprobenahme und -analyse: Nehmen Sie alle 500–1.000 Stunden Ölproben und senden Sie diese an ein Flüssigkeitsanalyselabor. Partikelanzahl, Wassergehalt, Viskosität und Verschleißmetallkonzentrationen offenbaren Probleme Wochen oder Monate, bevor sie zu katastrophalen Ausfällen führen. Dies ist die Wartungspraxis mit dem höchsten ROI, die es gibt.
• Filterwechsel: Ersetzen Sie Rücklauf- und Druckfilter in den vom Hersteller empfohlenen Abständen oder wenn die Differenzdruckanzeigen eine Einschränkung anzeigen – je nachdem, was zuerst eintritt. Umgehen Sie niemals einen Filter, um die Wechselintervalle zu verlängern.
• Wartung der Entlüftung: Die Behälterentlüftung verhindert, dass atmosphärischer Staub in den Tank eindringt, wenn sich der Flüssigkeitsstand ändert. Eine verstopfte Entlüftung kann tatsächlich zur Kavitation der Pumpe führen, indem sie im Behälter ein Vakuum erzeugt. Ersetzen Sie die Entlüfter bei jedem zweiten Ölwechsel.
• Flüssigkeitswechselintervalle: Im typischen Industriebetrieb mit Mineralöl ist ein kompletter Flüssigkeitswechsel alle 2.000–4.000 Stunden eine vernünftige Grundvoraussetzung. Umgebungen mit hohen Temperaturen oder hoher Verschmutzung erfordern häufigere Wechsel. Lassen Sie den Zeitplan von Flüssigkeitsanalysedaten bestimmen und nicht von festen Kalenderintervallen.
• Visuelle Inspektionsroutine: Zu den wöchentlichen Kontrollen sollten Flüssigkeitsstand, Temperaturanzeige, Filterverstopfungsanzeigen und eine Sichtprüfung aller externen Armaturen und Schläuche auf austretende Flüssigkeit gehören. Das frühzeitige Erkennen einer leckenden Armatur verhindert einen Schlauchausfall und eine vollständige Systemverschmutzung.

Dimensionierung eines Hydraulikaggregats für Ihre Anwendung

Für die richtige HPU-Dimensionierung müssen vier miteinander verbundene Parameter berücksichtigt werden: erforderliche Kraft, erforderliche Geschwindigkeit, Arbeitszyklus und Betriebsdruck. Das Weglassen einer dieser Maßnahmen führt entweder zu einer unterdimensionierten Einheit, die die Leistungsziele nicht erreichen kann, oder zu einer überdimensionierten Einheit, die Kapital und Energie verschwendet.

Schritt 1: Erforderliche Kraft definieren und Arbeitsdruck auswählen

Beginnen Sie mit der maximalen Last, die der Aktuator bewältigen muss. Addieren Sie 25 % für Reibungs- und Gegendruckverluste. Wählen Sie einen Arbeitsdruck – typischerweise 1.500–3.000 PSI für allgemeine Industriearbeiten – und berechnen Sie die erforderliche Zylinderbohrung: Fläche = Kraft ÷ Druck . Ein höherer Arbeitsdruck ermöglicht kleinere Zylinder und leichtere Strukturen, erfordert jedoch eine bessere Abdichtung und eine dichtere Filterung.

Schritt 2: Bestimmen Sie die erforderliche Durchflussrate

Erforderlicher Durchfluss (GPM) = Zylinderfläche (in²) × Erforderliche Geschwindigkeit (in/min) ÷ 231. Wenn der Zylinder bei einer 3-Zoll-Bohrung (Fläche = 7,07 in²) in 4 Sekunden um 12 Zoll (180 Zoll/min) ausfahren muss, beträgt der erforderliche Durchfluss ungefähr 5,5 GPM . Addieren Sie 10–15 % für Ventilverluste und interne Leckagen.

Schritt 3: Berechnen Sie die Motorleistung

PS = (PSI × GPM) ÷ (1.714 × Gesamteffizienz). Für ein System mit 2.500 PSI, 5,5 GPM und einem Wirkungsgrad von 85 % beträgt die erforderliche Motorleistung ungefähr 9,4 PS . Runden Sie auf die nächste Standardmotorrahmengröße auf – in diesem Fall einen 10-PS-Motor.

Schritt 4: Dimensionieren Sie den Behälter und den Kühler für den Arbeitszyklus

Eine Maschine, die kontinuierlich unter Volllast läuft, benötigt einen größeren Vorratsbehälter und mehr Kühlleistung als eine Maschine, die 20 % der Zeit mit langen Stillstandszeiten arbeitet. Bemessen Sie den Behälter für Dauerbetrieb mit: das Fünffache des Pumpendurchflusses pro Minute und umfassen einen aktiven Kühler, der mindestens 25 % der Eingangsleistung als Wärme abgibt.
