Hydraulisch oder pneumatisch: Welches Antriebssystem passt zu Ihren Anforderungen?

Wenn Sie schwere Lasten präzise bewegen müssen, hydraulische Systeme überzeugen auf ganzer Linie . Wenn Sie eine saubere, schnelle und leichte Betätigung für moderate Kräfte benötigen, sind pneumatische Systeme die intelligentere Wahl. Die Entscheidung zwischen hydraulisch oder pneumatisch hängt von vier Faktoren ab: Kraftbedarf, Geschwindigkeit, Umgebung und Gesamtbetriebskosten. Die meisten Industriekäufer verstehen das falsch, wenn sie sich nur auf den Anfangspreis der Ausrüstung konzentrieren – und am Ende über mehrere Betriebsjahre hinweg dafür bezahlen müssen.

Hydrauliksysteme, die von einem Hydraulikaggregat angetrieben werden, arbeiten mit unter Druck stehender Flüssigkeit – typischerweise Mineralöl – bei Drücken im Bereich von 1.000 bis 5.000 PSI , wobei einige Spezialsysteme 10.000 PSI oder mehr erreichen. Pneumatiksysteme verwenden im Allgemeinen Druckluft 80 bis 120 PSI . Allein dieser Druckunterschied erklärt, warum Hydraulik eine 50-Tonnen-Presse heben kann und Pneumatik besser für den Betrieb einer Spannvorrichtung oder eines Farbspritzgeräts geeignet ist.

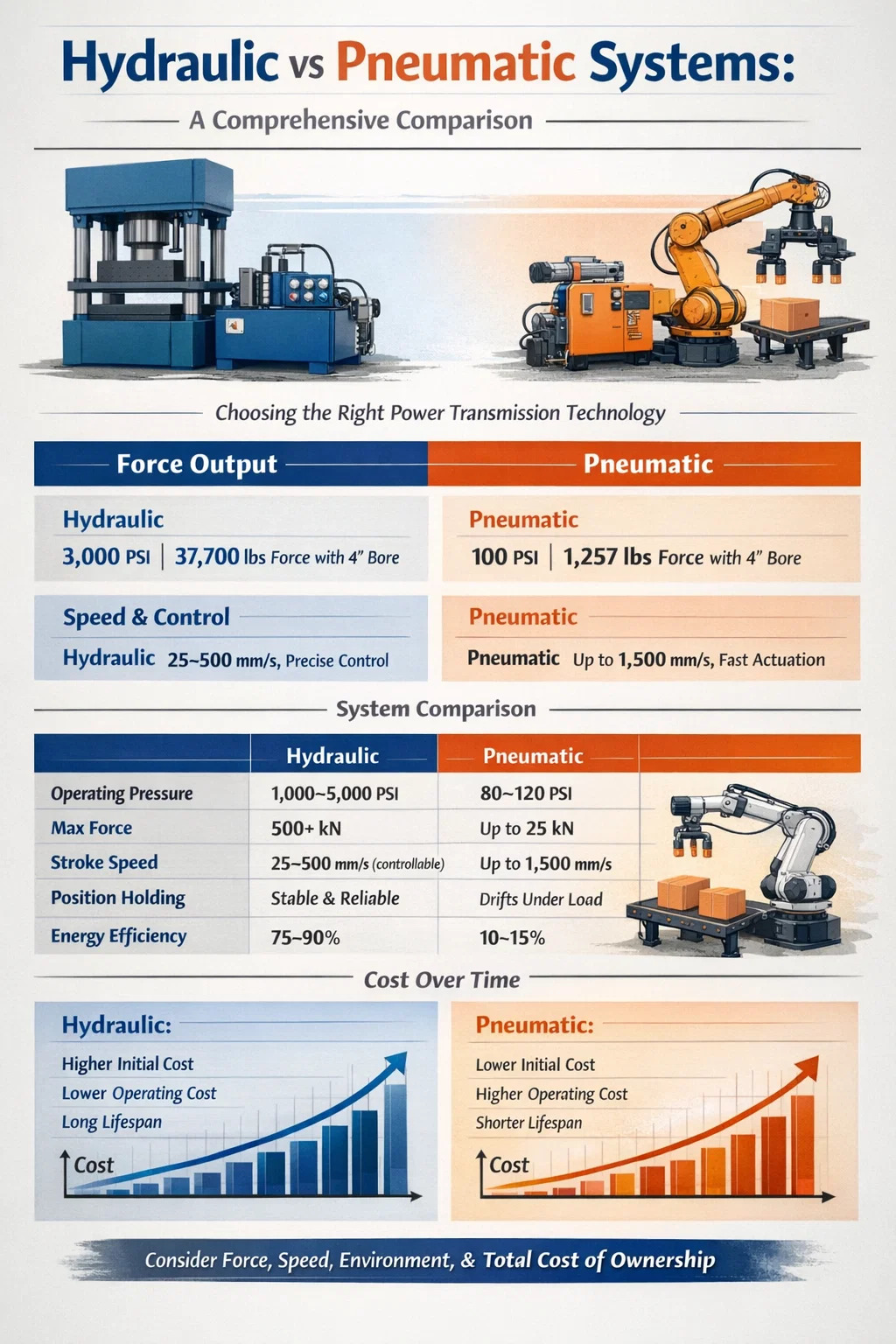

In diesem Artikel werden alle wichtigen Vergleichspunkte aufgeschlüsselt – Kraftdichte, Energieeffizienz, Wartungsanforderungen, Kostenstrukturen, Sicherheitsprofile und die spezifischen industriellen Anwendungen, bei denen jedes System die beste Leistung erbringt. Am Ende haben Sie einen klaren Rahmen für die Auswahl der richtigen Antriebstechnik für Ihren Betrieb.

Kraftabgabe: Warum Hydraulik die Schwerindustrie dominiert

Die Kraftabgabe ist das wichtigste Unterscheidungsmerkmal beim Vergleich hydraulischer und pneumatischer Systeme. Das Gesetz von Pascal regelt beides: Druck multipliziert mit Fläche ergibt Kraft. Da Hydraulikflüssigkeit jedoch inkompressibel ist und unter extremen Druck stehen kann, erzeugt ein Hydraulikzylinder deutlich mehr Kraft pro Größeneinheit als ein Pneumatikzylinder mit demselben Bohrungsdurchmesser.

Stellen Sie sich einen Zylinder mit einer 4-Zoll-Bohrung vor. Bei 100 PSI (typischer pneumatischer Leitungsdruck) werden ca 1.257 Pfund Kraft . Bei 3.000 PSI (typischer Hydrauliksystemdruck) wird der gleiche Bohrungsdurchmesser erzeugt 37.700 Pfund Kraft – etwa 30-mal mehr. Aus diesem Grund sind Hydraulikaggregate das Rückgrat von Metallstanzpressen, Spritzgussmaschinen, Bergbaumaschinen und schweren Baumaschinen.

Pneumatiksysteme erreichen normalerweise ihre maximale Leistung 25 kN (ca. 5.600 lbf) für Standard-Industriezylinder, während hydraulische Aktuatoren regelmäßig darüber hinausgehen 500 kN in Standardkonfigurationen. Für alle Anwendungen, die anhaltend hohe Kräfte erfordern – Schmieden, Verdichten, Materialprüfung, schweres Spannen – ist ein Hydraulikaggregat nicht optional; es ist die einzig gangbare Lösung.

Krafthalten und Mittelhubpositionierung

Hydrauliksysteme können eine Last während des Hubs ohne kontinuierliche Energiezufuhr unbegrenzt an Ort und Stelle halten, indem einfach ein Ventil geschlossen wird. Pneumatiksysteme können dies nicht zuverlässig leisten – Druckluft ist komprimierbar, sodass ein blockierter Pneumatikzylinder unter Last driftet. Bei Anwendungen wie dem Halten einer Pressmatrize oder dem Aufrechterhalten der Klemmkraft während eines Schweißvorgangs sorgt die Hydraulik für eine stabile, verriegelte Position, mit der die Pneumatik grundsätzlich nicht mithalten kann.

Geschwindigkeit und Reaktionszeit: Wo Pneumatik die Nase vorn hat

Pneumatische Systeme betätigen schneller. Luft ist komprimierbar und leicht, was bedeutet, dass Pneumatikzylinder mit schnellen Hüben und hoher Geschwindigkeit aus- und eingefahren werden. Zykluszeiten von unter 0,5 Sekunden für einen vollen Hub sind in pneumatischen Pick-and-Place-Systemen üblich. Hochgeschwindigkeits-Drucklufthämmer, Heftmaschinen und Verpackungslinienförderer sind auf diese schnelle Betätigungsfähigkeit angewiesen.

Hydrauliksysteme sind auf Hubebene langsamer, aber kontrollierbar. Da Hydraulikflüssigkeit dicht und inkompressibel ist, erfordert ihre Bewegung durch einen Kreislauf mehr Energie und die Aktuatorgeschwindigkeit ist direkt an die Durchflussrate der Pumpe des Hydraulikaggregats gebunden. Ein Standard-Hydraulikzylinder könnte einen 12-Zoll-Hub ausführen 1 bis 3 Sekunden – ausreichend für die meisten Hochleistungsanwendungen, aber nicht geeignet für Aufgaben, die Hunderte von Zyklen pro Minute erfordern.

Allerdings ist die Geschwindigkeitsregelung in hydraulischen Systemen weitaus präziser. Durch die Einstellung von Durchflussregelventilen oder den Einsatz von Pumpen mit variabler Verdrängung in der Hydraulikeinheit können Bediener während eines Hubs exakte Geschwindigkeiten einstellen – entscheidend für Vorgänge wie langsames Stanzen oder kontrollierte Extrusion. Die pneumatische Geschwindigkeitsregelung ist rauer und reagiert empfindlicher auf Schwankungen des Leitungsdrucks.

Energieeffizienz: Keines der Systeme ist von Natur aus grün

Energieeffizienz wird in der Debatte zwischen Hydraulik und Pneumatik häufig missverstanden. Es wird oft angenommen, dass pneumatische Systeme effizienter sind, weil sie Anlagenluft nutzen. In der Praxis sind sie oft die am wenigsten effiziente Kraftübertragungsmethode in einer Fabrik. Die Erzeugung von Druckluft ist bekanntermaßen verschwenderisch – nur etwa 10 bis 15 % der elektrischen Energie Die in einen Luftkompressor eingespeiste Luft gelangt tatsächlich als nutzbare mechanische Arbeit zum Einsatzort. Leckagen, Wärmeentwicklung und Druckverluste verschlingen den Rest.

Hydraulische Systeme, insbesondere solche, die moderne Hydraulikaggregate mit Kolbenpumpen mit variabler Verdrängung und Load-Sensing-Steuerung verwenden, erreichen dies Gesamtwirkungsgrade von 75 bis 90 % in gut gewarteten, richtig dimensionierten Anlagen. Eine Verstellpumpe gibt nur das ab, was der Kreislauf benötigt; Eine Konstantpumpe in einem System mit geringem Bedarf leitet überschüssigen Durchfluss über das Überdruckventil als Wärme ab – eine erhebliche Energieverschwendung, mit der Systementwickler rechnen müssen.

Bei Betrieben mit geringer Einschaltdauer, bei denen ein Zylinder alle paar Sekunden einmal betätigt wird, kann der kontinuierliche Leerlaufenergieverbrauch eines laufenden Hydraulikaggregats seinen Effizienzvorteil überwiegen. In diesen Szenarien können pneumatische Systeme, die mit zentraler Anlagenluft betrieben werden, wirtschaftlich sinnvoller sein, da der Luftkompressor von Dutzenden Maschinen gemeinsam genutzt wird.

Wärmemanagement in Hydraulisch Power Units

Jedes Hydraulikaggregat erzeugt Wärme durch Flüssigkeitsreibung, Ventildruckabfälle und Pumpenineffizienz. Ein typisches industrielles Hydraulikaggregat, das mit einer Eingangsleistung von 20 kW arbeitet, könnte Verluste erleiden 3 bis 6 kW als Wärme in den Stausee. Ohne ausreichenden Wärmeaustausch – sei es über die Tankoberfläche, Luftkühler oder wassergekühlte Wärmetauscher – steigt die Öltemperatur über den sicheren Betriebsbereich hinaus 60°C (140°F) , was den Dichtungsverschleiß und die Öloxidation beschleunigt. Die pneumatische Abluft führt die Wärme automatisch ab; Hydrauliksysteme erfordern im Rahmen des Systemdesigns ein bewusstes Wärmemanagement.

Hydraulikaggregat erklärt: Komponenten und Funktion

Ein Hydraulikaggregat (HPU) ist das Herzstück jedes hydraulischen Systems. Es handelt sich um ein in sich geschlossenes Paket, das unter Druck stehende Hydraulikflüssigkeit erzeugt, speichert, filtert und aufbereitet. Das Verständnis seiner Komponenten hilft zu klären, warum sich hydraulische Systeme anders verhalten als pneumatische Systeme – und warum sie im Voraus mehr kosten.

• Stausee: Speichert Hydraulikflüssigkeit, typischerweise das 1,5- bis 3-fache des Fördervolumens der Pumpe pro Minute. Leitet außerdem Wärme ab und ermöglicht das Entweichen eingeschlossener Luft.
• Pumpe: Die treibende Kraft der Flüssigkeit. Zahnradpumpen sind kostengünstig und robust; Kolbenpumpen sind effizient und variabel; Flügelzellenpumpen bieten einen geräuscharmen Betrieb. Die Auswahl der Pumpe bestimmt direkt die Effizienz und das Geräuschprofil der HPU.
• Elektromotor: Treibt die Pumpe an. Die Motordimensionierung basiert auf dem erforderlichen Durchfluss und Druck. Frequenzumrichter (VFDs) werden zunehmend eingesetzt, um die Motordrehzahl an den Bedarf anzupassen und so den Energieverbrauch im Leerlauf um bis zu 100 % zu senken 40 % .
• Überdruckventil: Systemdrucksicherung. Öffnet sich, wenn der Druck den Sollwert überschreitet, leitet die Flüssigkeit zurück zum Tank und verhindert eine Beschädigung der Komponenten.
• Filtermontage: Entfernt Partikelverunreinigungen aus der Flüssigkeit. ISO-Reinheitsklassenziele (üblicherweise ISO 16/14/11 für Servoventilsysteme) bestimmen die Filterfeinheit und die Wartungsintervalle.
• Wärmetauscher: Hält die Flüssigkeitstemperatur im optimalen Betriebsbereich von 40–60 °C. Je nach Umgebungsbedingungen und Wärmeabfuhranforderungen kann es sich um Öl-Luft- oder Öl-Wasser-Systeme handeln.
• Akku (optional): Speichert unter Druck stehende Flüssigkeit für Spitzenbedarfsereignisse, dämpft Druckspitzen und kann den Kreislaufdruck bei kurzen Pumpenabschaltungen aufrechterhalten.

Pneumatiksysteme haben kein Äquivalent zum Hydraulikaggregat als Gesamtsystem. Stattdessen verlassen sie sich auf einen zentralen Luftkompressor, einen Trockner, einen Sammeltank und Verteilungsleitungen – alles typischerweise gemeinsam genutzte Infrastruktur. Dies vereinfacht die individuelle Maschinenkonstruktion, schafft jedoch eine Abhängigkeit von der Luftqualität und Druckkonsistenz im gesamten Werk.

Wartungsanforderungen und Zuverlässigkeit im Laufe der Zeit

Bei der Wartung ist der Vergleich von Hydraulik und Pneumatik für Betriebsleiter von größter Bedeutung. Beide Systeme erfordern regelmäßige Aufmerksamkeit, die Art und die Folgen der Vernachlässigung unterscheiden sich jedoch stark.

Wartung des Hydrauliksystems

Hydrauliksysteme reagieren empfindlich auf Flüssigkeitsverunreinigungen. Über 80 % der Ausfälle von Hydrauliksystemen werden auf verunreinigtes Öl zurückgeführt. Partikelverschmutzung verunreinigt Servoventilspulen, zerkratzt Zylinderbohrungen und beschleunigt den Pumpenverschleiß. Ein strenges Wartungsprogramm für ein Hydraulikaggregat umfasst:

• Ölprobenahme und ISO-Reinheitsanalyse alle 250 bis 500 Betriebsstunden
• Austausch des Filterelements anhand von Differenzdruckindikatoren (kein fester Kalenderplan)
• Der komplette Ölwechsel erfolgt alle 2.000 bis 4.000 Stunden, je nach Betriebsbedingungen und Öltyp
• Inspektion und Austausch der Dichtungen an Zylindern und Pumpen jährlich oder beim ersten Anzeichen einer externen Leckage
• Inspektion der Behälterentlüftung, um das Eindringen von Feuchtigkeit und atmosphärischem Staub zu verhindern

Äußere Öllecks sind die offensichtlichste Ursache für hydraulische Fehler. Selbst ein kleines Dichtungsleck kann zu Gefahren für den Boden, Problemen bei der Einhaltung von Umweltvorschriften und Brandgefahr führen, wenn Öl mit heißen Oberflächen in Berührung kommt. ISO 23309 und örtliche Umweltvorschriften erfordern möglicherweise in bestimmten Branchen Auffangsysteme für verschüttete Flüssigkeiten rund um hydraulische Geräte.

Wartung des pneumatischen Systems

Die pneumatische Wartung ist auf Maschinenebene einfacher, wird aber auf Infrastrukturebene oft vernachlässigt. Zu den Hauptaufgaben gehören:

• Tägliche oder automatische Entleerung von Wasserabscheidern und FRL-Einheiten (Filter-Regler-Öler).
• Austausch der FRL-Filterelemente alle 6 bis 12 Monate
• Untersuchungen zur Leckerkennung an Verteilungsrohren – das zeigen Studien Leckagen machen 20 bis 30 % der Druckluftproduktion aus in einer durchschnittlichen Fabrik
• Zylinderkolbenstangen jährlich schmieren und auf Dichtungsverschleiß prüfen

Der größte Fehlermodus bei pneumatischen Wartungsarbeiten ist unsichtbar: Luftlecks, die die Kompressorkapazität lautlos verbrauchen. A 3-mm-Loch in einer Verteilerleitung Bei 100 PSI kann kontinuierlich über 1 kW Kompressorenergie verschwendet werden. Ultraschall-Leckerkennungsgeräte sind für Einrichtungen, die große pneumatische Netzwerke verwalten, unerlässlich.

Kostenvergleich: Upfront vs. Lifetime

Beim Kaufpreis erscheinen pneumatische Systeme am attraktivsten. Eine Pneumatikzylinder- und Ventilbaugruppe für eine leichte Anwendung kann kostenintensiv sein 50 bis 500 $ . Es kann ein vergleichbarer Hydraulikzylinder mit Ventil und Verteiler betrieben werden 500 bis 5.000 US-Dollar – und ein spezielles Hydraulikaggregat für eine einzelne Maschine fügt eine weitere hinzu 2.000 bis 30.000 US-Dollar je nach Größe und Spezifikation.

Die Analyse der Lebenszeitkosten liefert jedoch eine ausgewogenere Aussage. Pneumatische Systeme sind kostengünstig in der Anschaffung und Installation, aber teuer im Betrieb. In Anlagen, in denen Druckluft mit Vollkosten (Strom, Wartung, Kapitalabschreibung) erzeugt wird 0,25 bis 0,35 US-Dollar pro 1.000 Standardkubikfuß , werden pneumatische Verbraucher mit hoher Einschaltdauer zu wichtigen Energieposten. Ein einzelner Pneumatikzylinder mit 2-Zoll-Bohrung, der in zwei 8-Stunden-Schichten 60 Mal pro Minute bewegt wird, kann das Äquivalent von verbrauchen 2 bis 4 kW von elektrischer Energie kontinuierlich.

Bei Anwendungen mit hoher Kraft und hoher Einschaltdauer erreicht ein Hydraulikaggregat in der Regel die Gewinnschwelle gegenüber einer darin enthaltenen pneumatischen Alternative 3 bis 5 Jahre des Betriebs rein auf Energieeinsparungen. Jenseits dieses Fensters ist der Betrieb des Hydrauliksystems kostengünstiger. Bei intermittierenden Anwendungen mit geringer Kraft verliert das pneumatische System nie seinen Kostenvorteil.

Sicherheitsprofile: Unterschiedliche Risiken, nicht größer oder geringer

Sicherheit ist für beide Systeme kein einfacher Gewinn – jedes birgt spezifische Gefahren, die durch technische Kontrollen und Verfahrensdisziplin gemanagt werden müssen.

Hydraulische Gefahren

• Injektionsverletzungen: Ein Lochleck in einem Hydraulikschlauch mit 3.000 PSI kann Flüssigkeit mit ausreichender Kraft durch die Haut injizieren, um tiefe Gewebeschäden zu verursachen, ohne dass eine offensichtliche Eintrittswunde entsteht. Hierbei handelt es sich um einen medizinischen Notfall, der vor Ort oft unterschätzt wird. Die OSHA zählt dies zu den schwerwiegendsten hydraulischen Gefahren.
• Brandgefahr: Hydraulikflüssigkeit auf Erdölbasis ist brennbar. Spritzer aus einem defekten Schlauch in der Nähe heißer Oberflächen oder Zündquellen können einen Brand verursachen. In Gießereien, Stahlwerken und in der Luftfahrt sind schwer entflammbare Flüssigkeiten (Phosphatester, Wasser-Glykol-Gemische) zwingend erforderlich.
• Freisetzung gespeicherter Energie: Ein auf 3.000 PSI geladener Akku speichert erhebliche Energie. Unsachgemäße Verfahren zur Druckentlastung können zu einem heftigen Herausschleudern von Bauteilen führen.

Pneumatische Gefahren

• Schwerkraftabfall: Wenn ein Pneumatikzylinder Druck verliert, fällt seine Last sofort ab – es gibt kein Kissen. Schwerkraftbelastete pneumatische Achsen erfordern externe mechanische Verriegelungen oder Druckventile zur Aufrechterhaltung des Drucks, um eine Last sicher zu halten.
• Lärm: Der pneumatische Auspuff ist laut. Es kann zu nicht gedämpften Auslassöffnungen des Wegeventils kommen 85 bis 95 dB(A) – über dem Schwellenwert, der gemäß den EU- und OSHA-Vorschriften einen Gehörschutz erfordert. Schalldämpfer reduzieren dies, erhöhen jedoch den Gegendruck, der sich auf die Rücklaufgeschwindigkeit des Zylinders auswirkt.
• Peitschengefahr: Ein nicht angeschlossener Druckluftschlauch kann heftig schlagen. Schlauchsicherungen und automatische Absperrkupplungen gehören zu den Standard-Sicherheitsmaßnahmen.

In der Lebensmittelverarbeitung, der pharmazeutischen Herstellung und in Reinräumen werden pneumatische Systeme im Allgemeinen bevorzugt, da ihre Abluft (Luft) sauber ist und ölfreie Lecks die Produkte nicht verunreinigen. Die Kontamination von Hydrauliköl in diesen Umgebungen führt zu Compliance- und Produktsicherheitsproblemen, die alle Kraft- oder Effizienzargumente außer Kraft setzen.

Anwendungsspezifischer Auswahlleitfaden

Die Anpassung des Systemtyps an die Anwendung ist das praktischste Ergebnis einer hydraulischen vs. pneumatischen Analyse. Die folgende Aufschlüsselung deckt die häufigsten industriellen Anwendungsfälle ab.

Wählen Sie ein Hydraulikaggregat, wenn:

• Der Kraftbedarf übersteigt 25 kN – Metallpressen, Spritzguss-Schließeinheiten, Schmiedepressen, Dachstützen im Bergbau
• Eine präzise Geschwindigkeitssteuerung über den gesamten Hub ist erforderlich – kontrollierte Extrusion, langsames Stanzen, Materialprüfmaschinen
• Die Last muss über einen längeren Zeitraum unter Krafteinwirkung stationär gehalten werden – beim Spannen der Matrizen, beim Halten von Vorrichtungen, bei Strukturprüfständen
• Mobile Geräte, die eine hohe Kraft in kompakter Verpackung erfordern – Bagger, Landmaschinen, Schiffssteuerungen, Offshore-Geräte
• Betrieb mit hohem Arbeitszyklus und hoher Kraft, bei dem die langfristige Energieeffizienz die HPU-Vorabkosten rechtfertigt

Wählen Sie Pneumatik, wenn:

• Der Kraftbedarf liegt unter 10 kN und Geschwindigkeit ist wichtiger als Präzision – Pick-and-Place-Roboter, Förderbandumlenker, Teileauswerfer
• Eine saubere Umgebung ist erforderlich – Lebensmittel, Pharma, medizinische Geräte, Halbleiterfertigung
• Niedrige Installationskosten und schnelle Bereitstellung sind wichtig – Wartungswerkzeuge, kleine Automatisierungszellen, Druckluftwerkzeuge für die Werkstatt
• Die Druckluftinfrastruktur des Werks ist bereits vorhanden und wird nicht ausreichend genutzt
• Der Arbeitszyklus ist gering und die Energieeffizienz einzelner Aktoren hat keine Priorität

Hybridsysteme: Beides zusammen nutzen

Viele moderne Produktionslinien nutzen beide Technologien parallel. Ein Hydraulikaggregat treibt möglicherweise den Hauptpressenstößel an, während Pneumatikzylinder das Laden, Entladen und Spannen der Teile um ihn herum übernehmen. Diese Hybridarchitektur nutzt die Stärken jedes Systems aus: Hydraulik für die schwere Arbeit, Pneumatik für die schnellen, leichten Zusatzfunktionen. Beim Entwurf dieser Systeme muss sorgfältig auf die gemeinsame elektrische Infrastruktur, die Steuerungssystemintegration und die Wartungsplanung geachtet werden, um betriebliche Konflikte zu vermeiden.

Umwelt- und regulatorische Überlegungen

Die Einhaltung der Umweltvorschriften ist ein wachsender Faktor bei der Auswahl hydraulischer vs. pneumatischer Systeme. Hydrauliköl wird in den meisten Gerichtsbarkeiten als gefährlicher Stoff eingestuft. Verschüttete Flüssigkeiten erfordern dokumentierte Beseitigungsverfahren, und die Entsorgung von gebrauchtem Hydrauliköl ist in Rahmenwerken wie der EU-Abfallrahmenrichtlinie oder den US-amerikanischen EPA-Standards geregelt. Anlagen, die hydraulische Systeme verwenden, müssen die Infrastruktur zur Ölauffangwanne – Auffangwannen, Auffangbehälter, Überlaufkits – aufrechterhalten und das Personal entsprechend schulen.

Biologisch abbaubare Hydraulikflüssigkeiten (auf Rapsölbasis, auf synthetischer Esterbasis) sind verfügbar und werden zunehmend in umweltsensiblen Anwendungen eingesetzt – Forstmaschinen, Schiffsschiffe, landwirtschaftliche Maschinen, die in der Nähe von Wasserquellen betrieben werden. Diese Flüssigkeiten tragen typischerweise a 15 bis 40 % Preisaufschlag gegenüber Mineralöl und haben möglicherweise engere Temperaturbetriebsbereiche, verringern jedoch die Umweltbelastung erheblich.

Im Gegensatz dazu geben pneumatische Systeme saubere, trockene Luft ab (vorausgesetzt, dass sie ordnungsgemäß filtriert und getrocknet werden) und stellen auf Maschinenebene nur eine minimale Belastung für die Einhaltung von Umweltauflagen dar. Die Umweltkosten sind vorgelagert – im Energieverbrauch des Luftkompressors – und werden durch Energieeffizienzprogramme und nicht durch die Eindämmung von Verschüttungen angegangen.

Für Einrichtungen, die eine Umweltmanagement-Zertifizierung nach ISO 14001 anstreben, erfordert das hydraulische Systemmanagement eine formellere Dokumentation und Verfahrenskontrolle als pneumatische Alternativen, was einen echten betrieblichen Mehraufwand darstellt, der bei der Auswahlentscheidung berücksichtigt werden sollte.

Dimensionierung eines Hydraulikaggregats: Wichtige Parameter für die richtige Auslegung

Für Ingenieure und Käufer, die Optionen für Hydraulikaggregate bewerten, ist die richtige Dimensionierung von entscheidender Bedeutung. Eine unterdimensionierte HPU kann den Spitzenbedarf nicht decken; ein übergroßes Gerät verschwendet Kapital und läuft bei Teillast ineffizient. Die drei grundlegenden Dimensionierungsparameter sind Durchflussrate, Druck und Leistung.

1. Erforderliche Durchflussrate (L/min oder GPM): Berechnet aus der Zylinderbohrungsfläche multipliziert mit der erforderlichen Kolbengeschwindigkeit, summiert über alle gleichzeitig arbeitenden Aktuatoren. Rechnen Sie immer eine Marge von 10 bis 15 % für Systemverluste hinzu.
2. Maximaler Systemdruck (bar oder PSI): Wird durch die höchste Lastanforderung festgelegt. Die Einstellung des Überdruckventils sollte 10 bis 15 % über dem maximalen Betriebsdruck liegen, nicht dem maximalen Nenndruck der Komponente.
3. Motorleistung (kW oder PS): Berechnet als (Durchflussrate × Druck) / (600 × Pumpeneffizienz) in kW bei Verwendung von L/min und bar. Ein System, das 40 l/min bei 200 bar mit einer 85 % effizienten Pumpe benötigt, benötigt ca 15,7 kW der Motorleistung.

Das Reservoirvolumen beträgt das Zwei- bis Dreifache der Pumpendurchflussrate pro Minute – eine 40-l/min-Pumpe erhält ein 80- bis 120-Liter-Reservoir. Dieses Verhältnis gewährleistet eine ausreichende Verweilzeit für die Luftentlüftung, die Temperaturstabilisierung und das Absetzen von Verunreinigungen. Das Sparen beim Reservoirvolumen ist ein häufiger HPU-Spezifikationsfehler, der sich später in Überhitzungs- und Verschmutzungsproblemen bemerkbar macht.

Für die pneumatische Dimensionierung ist der äquivalente Prozess einfacher: Berechnen Sie den Luftverbrauch jedes Aktuators (Bohrungsfläche × Hub × Zyklen pro Minute × 2 für doppeltwirkend), summieren Sie ihn über alle Verbraucher, addieren Sie 25 % Spielraum für Lecks und zukünftige Erweiterungen und bestätigen Sie, dass die Kapazität des Anlagenluftkompressors den Gesamtbedarf bei dem erforderlichen Druck am FRL-Einlass der Maschine abdeckt.

Das Fazit zu hydraulisch vs. pneumatisch

Bei der hydraulischen vs. pneumatischen Entscheidung geht es nicht darum, welche Technologie abstrakt überlegen ist – es geht darum, welche Technologie zu Ihren spezifischen Last-, Geschwindigkeits-, Umgebungs- und Budgetparametern passt. Hydrauliksysteme, die durch ein richtig dimensioniertes Hydraulikaggregat verankert werden, sind die einzig praktische Wahl für Anwendungen mit hoher Kraft, Präzisionssteuerung oder Lasthaltung. Pneumatiksysteme sind die richtige Wahl für schnelle, saubere, kraftarme und kostensensible Aufgaben, bei denen bereits eine Druckluftinfrastruktur vorhanden ist.

Treffen Sie von Anfang an die richtige Auswahl, indem Sie Ihren Kraftbedarf, Ihren Arbeitszyklus, Ihre Umweltauflagen und die 5-Jahres-Gesamtbetriebskosten quantifizieren – nicht nur den Bestellpreis. Diese Analyse weist fast immer eindeutig auf einen Systemtyp hin und erspart erhebliche Nachrüstungskosten und spätere Betriebsprobleme.

Wenn Sie in der Nähe der Grenze arbeiten – Kräfte um 10 bis 25 kN, moderate Arbeitszyklen, gemischte Umgebungsanforderungen – wenden Sie sich an einen Systemintegrator für Fluidtechnik, der beide Optionen anhand Ihres tatsächlichen Lastzyklus modellieren kann. Das richtige System für Ihren Betrieb ist dasjenige, das die Gesamtbetriebskosten minimiert und gleichzeitig alle Leistungsanforderungen zuverlässig erfüllt, und nicht dasjenige, das auf einem Angebot am günstigsten aussieht.
