So lesen Sie hydraulische Schaltpläne: Eine vollständige Anleitung

Was Sie zuerst wissen müssen: Das Lesen hydraulischer Schaltpläne ist eine erlernbare Fähigkeit

Das Lesen von Hydraulikplänen ist nicht so kompliziert, wie es aussieht. Sobald Sie verstehen, dass jedes Symbol eine physikalische Komponente darstellt und jede Linie einen fließenden Pfad darstellt, beginnt das Diagramm, eine klare mechanische Geschichte zu erzählen. Der Schlüssel liegt darin, die ISO 1219-Symbolbibliothek zu erlernen, die Konventionen für die Flussrichtung zu verstehen und zu erkennen, wie a Hydraulikaggregat (HPU) verankert die gesamte Schaltung. Die meisten Techniker beherrschen das Lesen von Standardschaltplänen innerhalb weniger Wochen gezielter Übung.

In diesem Leitfaden wird alles von der grundlegenden Symbolerkennung bis hin zum Lesen komplexer Multi-Aktoder-Schaltkreise behandelt, wobei besonderes Augenmerk auf die Komponenten gelegt wird, denen Sie am häufigsten in Industriemaschinen, mobilen Geräten und Offshodere-Systemen begegnen. Unabhängig davon, ob Sie Wartungstechniker, Konstrukteur oder Maschinenbediener sind und versuchen, einen Fehler zu beheben, ist das Verständnis, wie man diese Diagramme liest, eine der praktischsten Fähigkeiten, die Sie entwickeln können.

Die Grundlage: Verstehen, was ein hydraulischer Schaltplan tatsächlich darstellt

Ein hydraulischer Schaltplan ist ein symbolisches Diagramm, das zeigt, wie hydraulische Komponenten verbunden sind und wie Flüssigkeit durch ein System fließt. Es zeigt nicht die physische Position von Komponenten, ihre tatsächliche Größe oder die Führung von Rohren und Schläuchen im Raum. Was es zeigt, ist die logische Beziehung zwischen Komponenten und der Reihenfolge oder den Bedingungen, unter denen sich Flüssigkeit von einem Punkt zum anderen bewegt.

Stellen Sie es sich wie einen elektrischen Schaltplan voder. Ein Schaltplan sagt Ihnen nicht, wo ein Kabel physisch durch eine Wand verläuft, aber er sagt Ihnen genau, welcher Anschluss mit welcher Komponente verbunden ist und unter welchen Schaltbedingungen Strom fließt. Ein hydraulischer Schaltplan funktioniert nach der gleichen Logik, jedoch für unter Druck stehende Flüssigkeit anstelle von Elektrizität.

Die meisten hydraulischen Schaltpläne folgen ISO 1219-1 (Fluid Power Systems and Komponentes – Graphic Symbols) oder, in Noderdamerika, ANSI/NFPA T3.25. Die beiden Standards haben die meisten Symbole gemeinsam, unterscheiden sich jedoch in einigen Konventionen. Weltweit verkaufte Industriegeräte verwenden fast immer ISO 1219. Wenn Sie wissen, welcher Noderm ein Schaltplan folgt, sparen Sie Zeit beim Nachschlagen unbekannter Symbole.

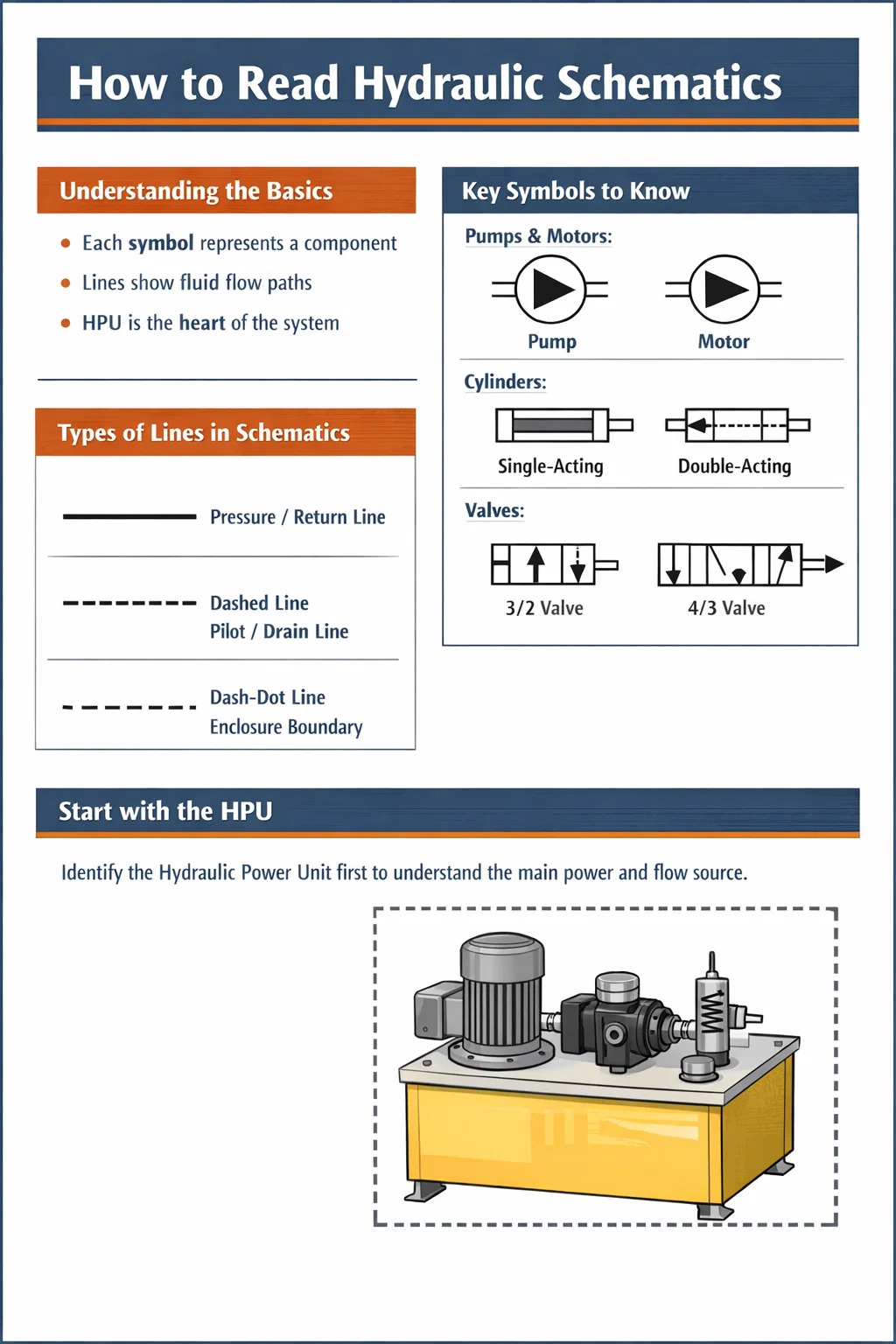

Die drei Linienkategorien, die Sie sehen werden

• Durchgezogene Linien — Hauptdruck- und Rücklaufleitungen, die unter normalen Betriebsbedingungen Arbeitsflüssigkeit transportieren
• Gestrichelte Linien – Steuerleitungen, Abflussleitungen und Steuersignalleitungen, die Flüssigkeiten mit geringem Volumen oder niedrigem Druck transportieren, die zur Betätigung von Ventilen verwendet werden
• Gepunktete oder strichpunktierte Linien – Gehäusegrenzen, die mehrere Komponenten zu einer einzigen Baugruppe zusammenfassen, z. B. einem Ventilverteilerblock oder einer kompletten Hydraulikeinheit

Wenn sich zwei Linien ohne Punkt kreuzen, bedeutet dies, dass die Linien keine Verbindung haben. Eine Kreuzung mit einem ausgefüllten Punkt bedeutet, dass die Linien an dieser Kreuzung verbunden sind. Diese Unterscheidung ist bei der Verfolgung von Strömungswegen durch komplexe Kreisläufe von großer Bedeutung.

Kernsymbolgruppen, die Sie kennen müssen

Hydrauliksymbole werden aus einem kleinen Satz primitiver Formen erstellt. Sobald Sie erfahren haben, was jede Grundform bedeutet, können Sie Symbole für Komponenten entschlüsseln, die Sie noch nie zuvor gesehen haben, indem Sie die Formlogik lesen. Die wichtigsten Grundelemente sind Kreise, Quadrate/Rechtecke, Dreiecke, Pfeile und Bögen.

Pumpen und Motoren

Sowohl Pumpen als auch Motoren werden durch einen Kreis dargestellt. Der Unterschied besteht in der Richtung des gefüllten Dreiecks innerhalb des Kreises. Ein Dreieck, das vom Kreismittelpunkt weg (nach außen) zeigt, stellt eine Pumpe dar – sie drückt Flüssigkeit heraus. Ein zur Mitte zeigendes Dreieck stellt einen Motor dar – Flüssigkeit tritt ein und treibt die Rotation an. Bei einer Version mit variabler Verdrängung ist bei beiden Geräten ein diagonaler Pfeil durch das Kreissymbol gezeichnet.

In einem Hydraulikaggregat , sehen Sie normalerweise ein oder mehrere Pumpensymbole, die direkt mit einem Symbol für die Antriebsmaschine verbunden sind (ein Elektromotor, dargestellt durch einen Kreis mit dem Buchstaben M, oder ein Motorsymbol). Die Pumpe ist das Herzstück der HPU – sie wandelt mechanische Energie in hydraulischen Fluss um, typischerweise bei Drücken im Bereich von 150 bar bis 350 bar in Industrieanlagen.

Zylinder und Aktoren

Ein Hydraulikzylinder ist als Rechteck dargestellt, an dessen einem Ende eine Stange herausragt. Das Rechteck stellt den Zylinder dar, und das Rechteck darin (der Kolben) wird normalerweise durch die Anschlusspositionen impliziert. Ein doppeltwirkender Zylinder verfügt über zwei Anschlussleitungen – eine auf jeder Seite des Kolbens. Ein einfachwirkender Zylinder verfügt über eine Anschlussleitung und weist häufig ein Federsymbol auf der Rücklaufseite auf, um das Zurückziehen der Feder anzuzeigen.

Drehantriebe (Hydraulikmotoren oder Schwingantriebe) sind Kreise mit bidirektionalen Dreiecken und Wellenlinien. Wenn Sie auf einem Drehantriebssymbol gebogene Pfeile sehen, bedeutet dies, dass eine kontinuierliche Drehung möglich ist.

Ventile: Die komplexesten Symbole, die es zu beherrschen gilt

Ventile werden durch Quadrate dargestellt. Die Anzahl der Quadrate im Symbol entspricht der Anzahl der Schaltstellungen, die das Ventil hat. Ein Zweistellungsventil hat zwei nebeneinander liegende Quadrate. Ein Dreistellungsventil hat drei Quadrate. Die Pfeile und Symbole für blockierte Anschlüsse in jedem Quadrat zeigen die in dieser Position verfügbaren Flusswege. Das Mittelquadrat eines Dreistellungsventils zeigt den Neutral- oder Mittelzustand an, was besonders wichtig ist, um zu verstehen, was passiert, wenn kein Signal anliegt.

Die an der Außenseite des Ventilgehäuses angebrachten Betätigungssymbole verraten Ihnen, wie sich das Ventil bewegt. Zu den gängigen Aktoren gehören:

• Eine diagonale Linie mit einer Pfeilspitze – manueller Druckknopf oder Hebel
• Ein Spulensymbol – elektromagnetische (elektrische) Betätigung
• Eine gestrichelte Linie, die in den Ventilkolben eintritt – Steuerdruckbetätigung
• Ein Federsymbol – Federrückführung in eine Standardposition
• Ein Rollen- oder Nockensymbol – mechanische Betätigung durch ein bewegliches Teil

Ein als „4/3 magnetbetätigt, federzentriert“ beschriebenes Wegeventil weist drei Quadrate mit einem Magneten auf jedem äußeren Quadrat und einer Feder auf jedem äußeren Quadrat auf. Das mittlere Quadrat zeigt den neutralen Strömungszustand an – zum Beispiel alle Anschlüsse blockiert (geschlossene Mitte), Druck zum Tank und beide Aktoranschlüsse blockiert (Tandem-Mitte) oder alle Anschlüsse offen (offene Mitte).

Druckregelventile

Überdruckventile, Reduzierventile, Zuschaltventile und Ausgleichsventile erscheinen alle als Rechtecke mit einem diagonalen Pfeil und einer Feder, ihre internen Verbindungen unterscheiden sich jedoch. A Überdruckventil verbindet die Druckleitung mit dem Tank und öffnet sich, wenn der Druck den eingestellten Wert überschreitet – es wird immer parallel zum Kreislauf geführt und schützt das System vor Überdruck. A Druckminderventil wird in Reihe in die Leitung geschaltet und begrenzt den stromabwärtigen Druck unabhängig von den stromaufwärtigen Bedingungen auf einen eingestellten Wert.

Rückschlagventile und vorgesteuerte Rückschlagventile

Ein Rückschlagventil wird als Kugel oder Pfeil gegen einen Sitz dargestellt – es lässt den Durchfluss nur in eine Richtung durch und blockiert den Rückfluss. Ein pilotgesteuertes Rückschlagventil (POLebenslauf) fügt dem Rückschlagventilsymbol eine gestrichelte Pilotlinie hinzu, um anzuzeigen, dass ein Pilotsignal die Rückschlagklappe außer Kraft setzen und einen Rückfluss ermöglichen kann. POCVs kommen häufig in Lasthaltekreisen vor, in denen Sie einen Zylinder in seiner Position verriegeln, ihn aber auch unter kontrollierten Bedingungen freigeben müssen.

Durchflussregelventile und Drosseln

Eine feste Drossel wird als schmale Verengung in der Leitung dargestellt. Bei einem variablen Durchflussregelventil ist ein diagonaler Pfeil angebracht, um die Einstellbarkeit anzuzeigen. Ein druckkompensiertes Durchflussregelventil fügt ein Rechteck mit einem internen Pfeil hinzu, um anzuzeigen, dass der Druckabfall über der Drossel konstant gehalten wird – dies gewährleistet konstante Durchflussraten unabhängig von Lastdruckschwankungen, was für konstante Zylindergeschwindigkeiten unerlässlich ist.

So identifizieren und lesen Sie ein Hydraulikaggregat anhand eines Schaltplans

Die Hydraulikaggregat wird im Schaltplan fast immer als eigenständige Baugruppe dargestellt, die von einer gepunkteten oder strichpunktierten Umrandung umgeben ist. Diese Grenze zeigt Ihnen, dass alles darin Teil des HPU-Pakets ist – typischerweise ein Reservoir, eine oder mehrere Pumpen mit Antriebsmaschinen, ein Hauptsystem-Entlastungsventil, ein Saugsieb, ein Rücklauffilter und verschiedene Instrumentierungsanschlüsse.

Wenn Sie einen Schaltplan lesen, der eine HPU enthält, identifizieren Sie zunächst die Grenzen der Einheit. Alles außerhalb der Grenze sind vor Ort installierte Schaltungskomponenten. Die durch die HPU-Grenze verlaufenden Verbindungen sind die Schnittstellen zwischen der Antriebseinheit und dem Arbeitskreis – typischerweise ein Hochdruckversorgungsanschluss (mit P oder HP gekennzeichnet), ein Tankrücklaufanschluss (mit T oder R gekennzeichnet) und häufig ein Ablassanschluss (mit L oder Dr gekennzeichnet) für interne Leckagen von Motoren und Ventilen.

Typische Komponenten in einem Hydraulikaggregat-Schema

Ein gut gestaltetes HPU-Schema Außerdem werden der Elektromotor mit seiner Nennleistung und Drehzahl, die Kopplung zwischen Motor und Pumpe sowie etwaige Entlastungsventile oder Druckausgleichssteuerungen angezeigt, die das Standby-Verhalten der Pumpe steuern. In großen industriellen HPUs – Einheiten mit Pumpenleistungen von 200 Liter pro Minute oder mehr — Sie werden häufig Duplex-Pumpenanordnungen mit abwechselnder Betriebs-/Standby-Logik sehen, die durch eine Wahl- oder Umschaltventilanordnung dargestellt werden.

Schritt-für-Schritt-Anleitung zum Lesen eines vollständigen Hydraulikschaltplans

Sich einem Schaltplan zu nähern, den man noch nie zuvor gesehen hat, kann überwältigend sein, wenn man versucht, alles auf einmal zu lesen. Der folgende Prozess funktioniert zuverlässig für Schaltpläne jeder Komplexitätsstufe.

Schritt 1 – Orientieren Sie sich am Gesamtlayout

Bevor Sie ein Symbol im Detail untersuchen, scannen Sie den gesamten Schaltplan, um seine Gesamtorganisation zu verstehen. In den meisten Schaltplänen ist die Stromquelle (das Hydraulikaggregat oder die eigenständige Pumpenbaugruppe) links oder oben und die Aktuatoren (Zylinder und Motoren) rechts oder unten dargestellt. Die Hauptdruckversorgungsleitung verläuft typischerweise oben horizontal und die Tankrücklaufleitung verläuft parallel darunter. Unter normalen Betriebsbedingungen bewegt sich der Durchfluss im Allgemeinen von links nach rechts oder von oben nach unten.

Beachten Sie den Titelblock – er identifiziert die Maschine, die Zeichnungsnummer, den Revisionsstand und oft auch den Flüssigkeitstyp und den Nennsystemdruck. Dies ist ein kritischer Kontext. Ein System, das für entwickelt wurde 250 bar mit Tellus 46-Mineralöl verhält sich ganz anders als ein dafür ausgelegtes System 420 bar mit feuerbeständiger Phosphatesterflüssigkeit.

Schritt 2 – Identifizieren Sie jeden Aktor im Stromkreis

Zählen und beschriften Sie jeden Zylinder, jeden Hydraulikmotor und jeden Drehantrieb im Schaltplan. Dies sind Ihre Ergebnisse – die Komponenten, die die eigentliche Arbeit erledigen. Wenn Sie verstehen, welche Arbeiten durchgeführt werden müssen, erhalten Sie den Kontext, um zu verstehen, warum das Ventil und die Steuerschaltung so angeordnet sind, wie sie sind. Jeder Aktuator verfügt über eine Beschriftungsnummer oder einen Buchstabenverweis, der auf die Komponentenliste oder Stückliste im Zeichnungspaket verweist.

Schritt 3 – Verfolgen Sie die Hauptdruck- und Rücklaufleitungen

Folgen Sie den durchgezogenen Linien vom Pumpenauslass bis zu jedem Aktuator und zurück zum Tank. Diese Spur zeigt den physikalischen Weg, den Druckflüssigkeit unter normalen Betriebsbedingungen nimmt. Markieren Sie, wo Verzweigungspunkte auftreten. An jedem Zweig ist oft ein Rückschlagventil oder ein Stromteiler vorhanden, um die Priorität zwischen mehreren gleichzeitig betriebenen Kreisläufen zu verwalten.

Schritt 4 – Untersuchen Sie jedes Wegeventil im Detail

Identifizieren Sie für jedes Wegeventil: wie viele Positionen es hat, wie der Strömungsweg in jeder Position ist, wie es betätigt wird (Magnetventil, Steuerdruck, manueller Hebel) und welche Standard-/Federrückstellposition es hat. Die Standardposition sagt Ihnen, was bei einem Stromausfall oder wenn kein Befehlssignal vorhanden ist – dies ist eine wichtige Sicherheitsinformation für jede Maschine.

Ein Ventil im ausfallsicher geschlossen Der Zustand (blockierte Mitte) hält eine Last an Ort und Stelle, wenn die Stromversorgung unterbrochen wird. Ein Ventil im ausfallsicher geöffnet Der Zustand (schwebende Mitte) ermöglicht das Absinken einer schwebenden Last. Diese Unterscheidung hat erhebliche Auswirkungen auf die Sicherheit und muss beim Lesen von Schaltplänen für Hebe- oder Stützanwendungen verstanden werden.

Schritt 5 – Verfolgen Sie die Pilot- und Ablassleitungen

Folgen Sie den gestrichelten Linien im gesamten Schaltplan. Diese Steuersignalleitungen offenbaren häufig die Logik des Schaltkreises – welches Ventil welches andere Ventil steuert, wo die Sequenzlogik eingebaut ist und wo Druckrückkopplungsschleifen vorhanden sind. In vielen Schaltplänen werden pilotgesteuerte Wegeventile verwendet, bei denen der Pilotdruck aus einem separaten Pilotversorgungskreis stammt, der mit reduziertem Druck betrieben wird (typischerweise). 30–50 bar ) im Vergleich zum Hauptarbeitsdruck.

Auch die Rückverfolgung von Abflussleitungen ist von entscheidender Bedeutung. Komponenten mit interner Leckage – Verstellpumpen, Hydraulikmotoren, einige Proportionalventile – erfordern eine Niederdruck-Ablaufleitung zurück zum Tank. Wenn die Abflussleitung verstopft ist oder ein Gegendruck über ca 5–10 bar , Wellendichtungen werden versagen. Das Schema zeigt Ihnen, wo sich diese Abflussleitungen befinden, und bestätigt, dass sie getrennt von der Hauptrücklaufleitung zum Tank zurückführen.

Schritt 6 – Überprüfen Sie die Druckbegrenzungs- und Sicherheitsvorrichtungen

Suchen Sie jedes Überdruckventil im Schaltplan. Das Hauptsystem-Entlastungsventil in der HPU stellt den maximal zulässigen Systemdruck ein. Sekundäre Überdruckventile an einzelnen Aktuatorkreisen schützen diese spezifischen Kreise vor lastbedingten Druckspitzen. In einem gut konzipierten System sollte der Einstelldruck des Hauptentlastungsventils etwa 10–15 % darüber der höchste Arbeitsdruck, den ein Aktuator im System benötigt.

Gängige Schaltungstypen und wie man sie erkennt

Hydraulikkreisläufe bestehen aus einer relativ kleinen Anzahl wiederkehrender Muster. Das Erkennen dieser Muster auf einem Schaltplan beschleunigt das Lesen erheblich und gibt Ihnen einen sofortigen Einblick in das Verhalten der Schaltung.

Zulauf-, Ablauf- und Ablassgeschwindigkeitsregelkreise

Die Geschwindigkeitsregelung eines Zylinders oder Motors wird durch Drosselung des Durchflusses erreicht. In einem Zulaufstromkreis Das Durchflussregelventil wird in der Versorgungsleitung zum Aktuator platziert – es begrenzt die Geschwindigkeit, mit der Flüssigkeit in den Aktuator gelangt. In einem Zählerausgangsschaltung Das Durchflussregelventil wird in der Rücklaufleitung platziert – es begrenzt, wie schnell die Flüssigkeit den Aktuator verlässt. Bei Anwendungen mit überlaufender Last wird die Dosierung bevorzugt, da dadurch ein positiver Gegendruck aufrechterhalten wird, der verhindert, dass die Last schneller wegläuft, als die Pumpe Flüssigkeit fördert.

A Entlüftungskreislauf Platziert das Durchflussregelventil in einer Zweigleitung, die einen Teil des Pumpenflusses direkt zum Tank umleitet, anstatt ihn in die Vor- oder Rücklaufleitung des Aktuators zu leiten. Dies ist energieeffizienter, da überschüssiger Durchfluss den Aktuator bei niedrigerem Druck umgeht, aber es ermöglicht eine weniger präzise Geschwindigkeitssteuerung bei wechselnden Lasten.

Regenerative Schaltkreise

Ein Regenerationskreislauf erscheint auf einem Schaltplan als Verbindung zwischen dem Anschluss am Stangenende eines Zylinders und der Versorgungsleitung am Kappenende. Wenn das Wegeventil zum Ausfahren des Zylinders verschoben wird, wird der Rückfluss vom Stangenende zurück zum Kappenende und nicht zum Tank geleitet. Dies erhöht die Ausfahrgeschwindigkeit, da der effektive Fluss zum Kappenende gleich dem Pumpenfluss plus Rückfluss von der Stangenseite ist. Der Nachteil ist eine verringerte Kraftkapazität während des regenerativen Hubs. Regenerative Schaltkreise werden in Pressenannäherungsphasen, Schlittenanwendungen und allen Situationen eingesetzt, in denen eine schnelle Bewegung vor dem Kontakt mit voller Kraft erforderlich ist.

Lasthaltekreise mit Ausgleichsventilen

Wenn in einem Schaltplan ein Ausgleichsventil am Stangenendanschluss eines vertikal montierten Zylinders zu sehen ist, ist der Schaltkreis so ausgelegt, dass er verhindert, dass die Last durch die Schwerkraft absinkt, wenn sich das Wegeventil in der Neutralstellung befindet oder wenn eine Leitung reißt. Zum Öffnen des Ausgleichsventils ist ein Pilotsignal von der Versorgungsseite erforderlich. Das bedeutet, dass die Last nur gesenkt werden kann, wenn die Pumpe aktiv Druck liefert – die Last kann nicht frei fallen, selbst wenn ein Schlauch zwischen dem Ventilverteiler und dem Zylinder ausfällt. Der Einstelldruck des Ausgleichsventils beträgt typischerweise 1,3 Mal der maximale lastinduzierte Druck, um Rattern zu verhindern und dennoch ein kontrolliertes Absenken zu ermöglichen.

Akkumulatorschaltungen

Ein Akkumulatorsymbol (ein durch eine gekrümmte Linie geteilter Kreis, der die Trennmembran oder Blase darstellt) weist auf die Energiespeicherung im Kreislauf hin. Akkumulatoren dienen mehreren Zwecken: Sie können einen hohen Sofortdurchfluss für kurzzeitige Betätigungen liefern, ohne dass eine große Pumpe erforderlich ist, sie können den Systemdruck während Pumpenstillstandszeiten aufrechterhalten und sie dämpfen Druckspitzen. Wenn Sie auf einem Schaltplan einen Speicher sehen, achten Sie auch auf ein Sicherheitsentlastungsventil oder einen Ablassventilkreis, der es ermöglicht, den gespeicherten Druck vor Wartungsarbeiten in den Tank abzulassen – dies ist eine obligatorische Sicherheitsfunktion in jedem hydraulischen Speicherkreislauf.

Lesen von Proportional- und Servoventilschaltungen

Proportionalventile und Servoventile erscheinen in Schaltplänen als Wegeventilsymbole mit zusätzlichen Details, die eine kontinuierliche variable Positionierung anstelle einer diskreten Schaltung anzeigen. Ein Proportional-Wegeventil wird häufig als Standard-Wegeventilsymbol mit einem Proportionalmagneten dargestellt, der durch ein Symbol mit einer variablen Feder oder ein Symbol mit der Bezeichnung „Proportional“ oder „PROP“ im Etikett gekennzeichnet ist. Ein Servoventil wird ähnlich gezeichnet, jedoch häufig mit einem Drehmomentmotorsymbol und einem internen Rückkopplungspfad, der die Steuerung der Spulenposition im geschlossenen Regelkreis anzeigt.

Kreisläufe, die diese Ventile verwenden, sind typischerweise Positions- oder Geschwindigkeitsregelsysteme mit geschlossenem Regelkreis. Der Schaltplan zeigt Feedback-Sensoren – lineare Positionswandler (LVDTs), Drehgeber oder Druckwandler – mit Signalleitungen, die zurück zu einem Controller-Block führen. Diese Signalleitungen werden normalerweise als dünne Linien dargestellt oder als elektrische Signale und nicht als hydraulische Leitungen bezeichnet. Beim Lesen dieser komplexeren Schaltpläne ist es wichtig zu verstehen, welche Signale hydraulisch und welche elektrisch sind. Der Controller-Block kann als einfaches Rechteck mit beschrifteten Ein- und Ausgängen dargestellt werden, wobei der detaillierte elektrische Schaltplan in einem separaten Zeichnungssatz enthalten ist.

Die Hydraulikaggregat Versorgungskreise für Servoventile müssen in der Regel außergewöhnlich saubere Flüssigkeit liefern Reinheitsklasse 16/14/11 nach ISO 4406 oder besser — weil Servoventile ein Innenspiel von 2–5 Mikrometern haben und äußerst empfindlich gegenüber Partikelverschmutzung sind. Das HPU-Schema für Servosysteme zeigt zusätzlich zum Standard-Rücklauffilter hocheffiziente Druckfilter (mit einer Absolutfeinheit von 3–10 Mikron).

So funktionieren Komponenten-Tag-Nummern und Referenzlisten

Jede Komponente in einem professionellen Hydraulikschaltplan ist mit einer alphanumerischen Referenz gekennzeichnet, z. B. V1, V2, CV3, Wohnmobil1, ZYL-A oder M1. Diese Tags entsprechen einer Komponentenliste (auch Stückliste oder Teileliste genannt), die entweder im Schriftfeldbereich der Zeichnung oder in einem separaten Dokument angezeigt wird. In der Komponentenliste finden Sie den Hersteller, die Modellnummer und die wichtigsten Spezifikationen für jede markierte Komponente.

Bei der Fehlerbehebung ist die Tag-Nummer der effizienteste Weg, das Datenblatt für eine bestimmte Komponente zu finden. Wenn der Schaltplan zeigt, dass sich Ventil V3 bewegen sollte, wenn Magnet Y3 erregt ist, sich der Zylinder aber nicht bewegt, suchen Sie in der Komponentenliste nach V3, um das genaue Ventilmodell zu finden, und rufen Sie dann das Datenblatt ab, um die Spezifikationen der elektrischen Spule, Optionen für die Spulenkonfiguration und Mindestbetriebsdruckanforderungen zu überprüfen.

Gängige Tag-Konventionen, denen Sie begegnen werden

• P or PU — Pumpeneinheit oder Hydraulikaggregat
• M — Elektromotor oder Hydraulikmotor (je nach Kontext)
• V or DCV — Wegeventil
• RV — Überdruckventil
• CV — Rückschlagventil
• FC or FCV — Durchflussregelventil
• CYL — Zylinder
• ACC — Akkumulator
• F or FLT — Filtern
• ER — Wärmetauscher
• Y — Magnetspule (vom deutschen „Zugmagnet“ oder elektromechanischen Konvention)
• B or PS — Druckschalter oder Drucksensor

Verwendung von Schaltplänen zur Fehlersuche und Fehlerbehebung

Die most practical use of hydraulic schematics in day-to-day work is fault diagnosis. A schematic gives you a logical map of the system that allows you to systematically isolate a fault rather than guessing or swapping parts at random. Experienced hydraulic technicians use a process called "half-splitting" — using the schematic to identify the midpoint of a suspect circuit and testing there first, then eliminating half the circuit as the fault source with each test.

Diagnose eines Zylinders, der sich nicht ausfahren lässt

Verfolgen Sie anhand des Schaltplans den Flusspfad, der vorhanden sein sollte, wenn der Erweiterungsbefehl gegeben wird. Überprüfen Sie ausgehend von der HPU, ob Systemdruck vorhanden ist. Folgen Sie der Leitung zum Wegeventil – wird das Magnetventil erregt (überprüfen Sie den elektrischen Schaltplan auf das Steuersignal)? Wenn bestätigt wird, dass das Magnetventil erregt ist, verschiebt sich das Ventil (laut Schaltplan sollte am kappenseitigen Anschluss des Zylinders Druck auftreten)? Wenn am Kappenende Druck auftritt, sich der Zylinder aber nicht bewegt, liegt das Problem wahrscheinlich auf der Rücklaufseite – ein blockierter Rücklaufweg, ein blockiertes Ausgleichsventil oder eine defekte Zylinderdichtung, die Flüssigkeit intern vom Kappenende zum Stangenende leitet.

Für jeden dieser Diagnoseschritte müssen Sie genau wissen, was im Schaltplan an jedem Punkt passieren sollte. Ohne den Schaltplan testen Sie blind.

Identifizieren von Kontaminationssymptomen anhand eines Schaltplans

Wenn in einem Hydrauliksystem verunreinigungsbedingte Probleme auftreten, hilft Ihnen der Schaltplan zu verstehen, welche Komponenten am stärksten gefährdet sind. Proportional- und Servoventile mit kleinem Innenspiel fallen zuerst aus. Filteranzeigen – im Schaltplan als Druckdifferenzanzeigen über Filterelemente dargestellt – werden früher als gewöhnlich ausgelöst. Das Schema zeigt Ihnen die sauberkeitskritischen Komponenten (typischerweise solche mit Innenabständen unter 10 Mikrometern), damit Sie wissen, worauf Sie bei Verdacht auf Kontamination die Inspektion konzentrieren müssen.

Lesen von Schaltplänen neben dem Hydraulikaggregat während der Inbetriebnahme

Bei der Erstinbetriebnahme eines Systems wird anhand des Schaltplans überprüft, ob jedes Ventil die richtige Konfiguration hat, jede Druckeinstellung korrekt ist und jeder Strömungsweg wie geplant funktioniert. Ein systematischer Ansatz besteht darin, jedes Entlastungsventil zu überprüfen, indem der im Inbetriebnahmeverfahren beschriebene Lastzustand hergestellt und bestätigt wird, dass das System den angegebenen Entlastungsdruck erreicht – normalerweise mithilfe eines kalibrierten Testmanometers am im Schaltplan gezeigten Testpunkt. Die HPU wird in der Regel zunächst isoliert in Betrieb genommen, wobei der Ausgangsdruck und der Durchfluss der Pumpe bestätigt werden, bevor die vor Ort montierten Schaltkreiskomponenten aktiviert werden.

Unterschiede zwischen einfachen und komplexen Multi-Aktuator-Schaltplänen

Ein einfacher Schaltplan für einen einzelnen Zylinder kann aus weniger als 20 Komponenten bestehen und auf ein einziges A3-Blatt passen. Ein komplexes System mit mehreren Aktuatoren – beispielsweise eine große Presse mit 12 Zylindern, mehreren Geschwindigkeitsstufen und gleichzeitigen Lasthalteanforderungen – kann 10 oder mehr Zeichnungsblätter mit Hunderten von Komponenten verarbeiten. Der Leseansatz skaliert entsprechend.

Bei Schaltplänen mit mehreren Blättern deckt jedes Blatt typischerweise einen Funktionsbereich der Maschine ab, wobei Querverweise zeigen, wo eine Linie von einem Blatt mit einer Linie auf einem anderen Blatt verbunden ist. Diese Querverweise werden als dreieckige oder kreisförmige Markierungen mit einer Blattnummer und einer Zeilenreferenz angezeigt – zum Beispiel „→ SH3/L12“, was bedeutet, dass die Linie auf Blatt 3 bei Zeile 12 fortgesetzt wird. Befolgen Sie immer diese Querverweise, wenn Sie einen Flusspfad verfolgen, und gehen Sie nicht davon aus, dass eine Linie, die an einer Markierung endet, eine Sackgasse ist.

Große Schaltpläne für Systeme mit mehreren Aktuatoren umfassen häufig Folgendes: Funktionstabelle oder Wahrheitstabelle Zeigt an, welche Magnetspulen in jedem Maschinenbetriebsmodus aktiviert sind. Diese Tabelle ist enorm nützlich, um die Systemlogik zu verstehen, ohne jeden Ventilzustand für jeden Betriebszustand im Kopf nachverfolgen zu müssen. Wenn eine solche Tabelle enthalten ist, lesen Sie sie zusammen mit dem Schaltplan – sie fasst die Schaltungslogik in einem leicht lesbaren Format zusammen.

Praktische Tipps zur Verbesserung der Geschwindigkeit und Genauigkeit beim Lesen von Schaltplänen

Das flüssige Lesen hydraulischer Schaltpläne ist eine Fähigkeit, die durch wiederholten Umgang mit realen Diagrammen und nicht nur durch das Auswendiglernen von Symboltabellen erworben wird. Die folgenden Gewohnheiten werden Ihre Entwicklung deutlich beschleunigen.

• Drucken Sie Schaltpläne immer groß genug aus, um sie bequem lesen zu können – A1 oder größer für komplexe Systeme. Das Lesen eines 20-Komponenten-Schaltplans auf einem A4-Ausdruck führt zu einer falschen Identifizierung von Verbindungen und Leitungstypen.
• Verwenden Sie einen Textmarker, um die Strömungswege nachzuzeichnen – eine Farbe für den Druckversorgungsweg, eine andere für den Rücklaufweg und eine dritte für die Pilotleitungen. Durch diese visuelle Schichtung lässt sich die Schaltungsstruktur schnell erkennen.
• Lesen Sie immer die Komponentenliste, bevor Sie sich mit den Symbolen befassen. Wenn Sie wissen, dass es sich bei einer Komponente um ein „Proportionalventil der Serie D1VW von Parker mit federzentriertem Schieber“ handelt, erfahren Sie mehr als das Symbol allein über ihr Verhalten.
• Wenn Sie auf ein unbekanntes Symbol stoßen, schlagen Sie es sofort nach, anstatt es zu überspringen. Eine einzelne nicht identifizierte Komponente kann einen gesamten Teilschaltkreis unverständlich machen.
• Üben Sie, indem Sie öffentlich verfügbare Schaltplanbeispiele von Industrieanlagenherstellern herunterladen – viele veröffentlichen Schulungsschaltpläne für Wartungstechniker. Bosch Rexroth, Parker Hannifin und Eaton verfügen alle über Bildungsressourcen mit kommentierten Beispielschaltplänen.
• Wenn Sie einen Schaltplan für eine Maschine lesen, neben der Sie stehen, verfolgen Sie physisch die Rohre und Schläuche an der Maschine, während Sie den Linien im Schaltplan folgen. Diese Brücke zwischen dem zweidimensionalen Diagramm und der dreidimensionalen Maschine ist der schnellste Weg, zu verinnerlichen, wie Schaltpläne die Realität darstellen.
• Achten Sie besonders auf den Abschnitt „Hydraulikaggregat“, wenn Sie einen neuen Schaltplan lesen. Die HPU definiert die Druckkapazität, die Durchflusskapazität, den Filterstandard und den Wärmemanagementansatz des Systems – all dies grenzt ein, was der Rest des Kreislaufs tun kann.

Die meisten professionellen Wasserbauingenieure erreichen ein Niveau komfortabler Schaltplankenntnisse 3–6 Monate regelmäßiger Auseinandersetzung mit der realen Systemdokumentation. Wartungstechniker, die täglich mit demselben Maschinentyp arbeiten, können den spezifischen Schaltplanstil darin sehr schnell erkennen 4–8 Wochen . Der Schlüssel liegt in der konsequenten, aktiven Auseinandersetzung mit realen Diagrammen und nicht in der passiven Überprüfung von Symboldiagrammen.
