Wie funktioniert hydraulischer Druck? Der komplette Leitfaden

Wie hydraulischer Druck funktioniert: Die kurze Antwort

Der hydraulische Druck überträgt Kraft durch eine eingeschlossene, inkompressible Flüssigkeit – fast immer Öl – von einem Punkt zum anderen. Wenn eine Pumpe Flüssigkeit in ein abgedichtetes System fördert, baut sich Druck auf und wirkt auf jeder Oberfläche, mit der sie in Berührung kommt, gleichmäßig in alle Richtungen. Dieser Druck wird dann an einen Zylinder oder Motor weitergeleitet, wo er wieder in mechanische Kraft oder Rotation umgewandelt wird. Das Ergebnis ist die Möglichkeit, enorme Lasten mit relativ kompakter Ausrüstung zu bewegen.

Das zugrunde liegende Prinzip ist das Pascalsche Gesetz: Der auf eine eingeschlossene Flüssigkeit ausgeübte Druck wird unvermindert auf die gesamte Flüssigkeit übertragen. Mathematisch ausgedrückt ist P = F/A, wobei P der Druck in Pascal oder psi, F die ausgeübte Kraft in Newton oder Pfund und A die Fläche in Quadratmetern oder Quadratzoll ist. Diese Beziehung bedeutet, dass ein System durch die Änderung der Fläche eines Zylinders die Kraft vervielfachen oder drastisch reduzieren kann – aus dem gleichen Grund kann ein 70-kg-Techniker, der einen kleinen Pumpengriff drückt, eine 20-Tonnen-Presse anheben.

Jedes industrielle Hydrauliksystem – von der Fabrikpresse bis zum Baubagger – beruht auf derselben Ereigniskette: a Hydraulikaggregat (HPU) erzeugt unter Druck stehende Flüssigkeit, Steuerventile leiten sie und Aktuatoren wandeln sie in Arbeit um. Wenn man jeden Schritt versteht, erkennt man, warum die Hydraulik immer dann die bevorzugte Wahl ist, wenn es auf hohe Kraftdichte und präzise Steuerung ankommt.

Pascals Gesetz: Die Physik hinter jedem Hydrauliksystem

Blaise Pascal formulierte 1653 sein Gesetz der Strömungsmechanik, dessen technische Auswirkungen jedoch erst im 19. und 20. Jahrhundert mit der Entwicklung von Präzisionsdichtungen und hochfesten Stahlrohren voll ausgeschöpft wurden. Die Grundidee ist täuschend einfach: Flüssigkeiten komprimieren sich unter normalen Arbeitsdrücken nicht nennenswert, sodass sich jede Kraft, die Sie an einem Punkt einbringen, sofort und gleichmäßig auf jeden anderen Punkt im System ausbreitet.

Betrachten Sie ein einfaches Zweizylinder-Beispiel. Wenn man auf einen Kolben mit einer Fläche von 1 cm² eine Kraft von 100 N ausübt, beträgt der resultierende Druck 100 N/cm² = 1 MPa. Verbinden Sie diesen kleinen Zylinder über ein mit Flüssigkeit gefülltes Rohr mit einem größeren Zylinder mit einer Fläche von 100 cm², und der gleiche Druck von 1 MPa wirkt auf die gesamte 100 cm² große Fläche – was eine Ausgangskraft von 10.000 N erzeugt. Das System hat die Kraft ohne zusätzlichen Energieaufwand um den Faktor 100 vervielfacht. Der Kompromiss ist die Verschiebung: Der kleine Kolben muss 100 mm zurücklegen, um den großen Kolben nur um 1 mm zu bewegen. Energie bleibt erhalten; Die Kraft wird auf Kosten von Geschwindigkeit und Hub verstärkt.

Dieses Kraftvervielfachungsprinzip ist der Grund, warum Hydraulik überall dort zum Einsatz kommt, wo Gewicht und Kompaktheit zusammenkommen. Ein Pneumatikzylinder, der mit 8 bar (0,8 MPa) arbeitet, erzeugt eine mäßige Kraft, da der Luftdruck begrenzt ist. Ein Hydraulikzylinder, der bei 250 bar (25 MPa) arbeitet – einem typischen industriellen Betriebsdruck – liefert bei gleicher Bohrungsgröße eine etwa 30-mal größere Kraft.

Kernkomponenten eines hydraulischen Systems

Ein kompletter Hydraulikkreislauf besteht aus mehreren voneinander abhängigen Komponenten. Jedes davon spielt eine bestimmte Rolle, und eine Schwachstelle in einer Verbindung – eine verschlissene Dichtung, ein unterdimensioniertes Ventil, ein verunreinigter Behälter – beeinträchtigt die Leistung des gesamten Systems.

Stausee

Der Behälter speichert die Arbeitsflüssigkeit und ermöglicht die Ableitung von Luftblasen und Wärme, bevor die Flüssigkeit zurückfließt. Industriereservoirs sind auf etwa das Zwei- bis Dreifache der Pumpenfördermenge pro Minute dimensioniert, um eine ausreichende Verweilzeit zu gewährleisten. Eine 50-l/min-Pumpe wird normalerweise mit einem 100–150-l-Reservoir kombiniert. Der Behälter beherbergt außerdem Entlüftungsfilter, ein Schauglas für den Füllstand, Ablassstopfen und oft auch eine Temperaturanzeige – was ihn zum Zentrum für die Zustandsüberwachung des Kreislaufs macht.

Hydraulikpumpe

Die Pumpe erzeugt keinen direkten Druck; es erzeugt Fluss. Druck entsteht nur, wenn dieser Fluss auf Widerstand trifft – eine Last, ein Ventil oder einen blockierten Weg. Drei Pumpentypen dominieren industrielle und mobile Anwendungen:

• Zahnradpumpen — einfach, kostengünstig, geeignet für Drücke bis ca. 250 bar. Nur feste Verschiebung.
• Flügelzellenpumpen — leiser als Zahnradpumpen, moderate Drücke bis ca. 175 bar, guter volumetrischer Wirkungsgrad.
• Kolbenpumpen — höchster Wirkungsgrad, 350–700 bar fähig, variable Verdrängung möglich, bevorzugt für den anspruchsvollen industriellen und mobilen Einsatz.

Kolbenpumpen mit variabler Verdrängung sind in einem Hydraulikaggregat besonders wertvoll, da sie die Leistung automatisch reduzieren, wenn der Bedarf sinkt, wodurch der Energieverbrauch und die Wärmeerzeugung bei Teillastzyklen drastisch gesenkt werden.

Steuerventile

Ventile sind das Nervensystem eines hydraulischen Kreislaufs. Wegeventile (DCVs) leiten den Fluss zu dem Aktuator, der ihn benötigt. Druckentlastungsventile (PRVs) begrenzen den maximalen Systemdruck – normalerweise auf 10–15 % über dem Spitzenbetriebsdruck eingestellt –, um Komponenten vor Überlastung zu schützen. Durchflussregelventile messen die Geschwindigkeit, mit der Flüssigkeit in einen Aktuator eintritt oder aus ihm austritt, und steuern so direkt die Aktuatorgeschwindigkeit. Rückschlagventile verhindern einen Rückfluss. Proportional- und Servoventile sorgen für eine feinere elektronische Steuerung und ermöglichen eine Positions- oder Kraftregelung mit geschlossenem Regelkreis und einer Positionierungswiederholgenauigkeit von besser als 0,01 mm bei Präzisionsanwendungen.

Aktuatoren

Aktuatoren wandeln hydraulische Energie wieder in mechanische Arbeit um. Linearzylinder erzeugen eine Druck- oder Zugkraft; Rotationshydraulikmotoren erzeugen Drehmoment und Rotation. Die Zylinderausgangskraft wird als F = P × A berechnet, sodass ein Zylinder mit 100 mm Bohrung (Fläche ≈ 78,5 cm²) entsteht, der bei 200 bar (20 MPa) arbeitet ca. 157.000 N – oder 16 Tonnen – Schubkraft . Diese Kraft eines elektrischen Servomotors gleicher Größe würde einen Motor erfordern, der um ein Vielfaches größer und schwerer ist.

Filter und Flüssigkeitsaufbereitung

Kontamination ist die häufigste Ursache für den Ausfall hydraulischer Komponenten – sie ist laut Daten der Fluidtechnikbranche für schätzungsweise 70–80 % aller vorzeitigen Ausfälle verantwortlich. Rücklauffilter, Ansaugsiebe und Offline-Nierenfiltersysteme sorgen für Sauberkeit. Servoventilanwendungen erfordern typischerweise die ISO-Reinheitsklasse 16/14/11 oder besser, was weniger als 1.300 Partikel mit einer Größe von mehr als 4 µm pro Milliliter Flüssigkeit bedeutet.

Was ist ein Hydraulikaggregat und warum ist es wichtig?

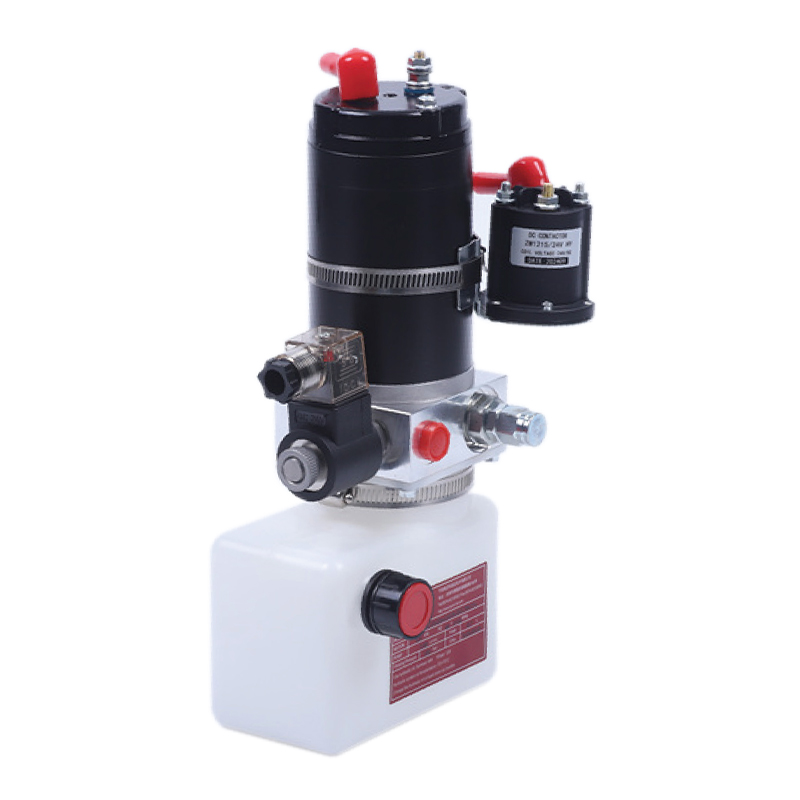

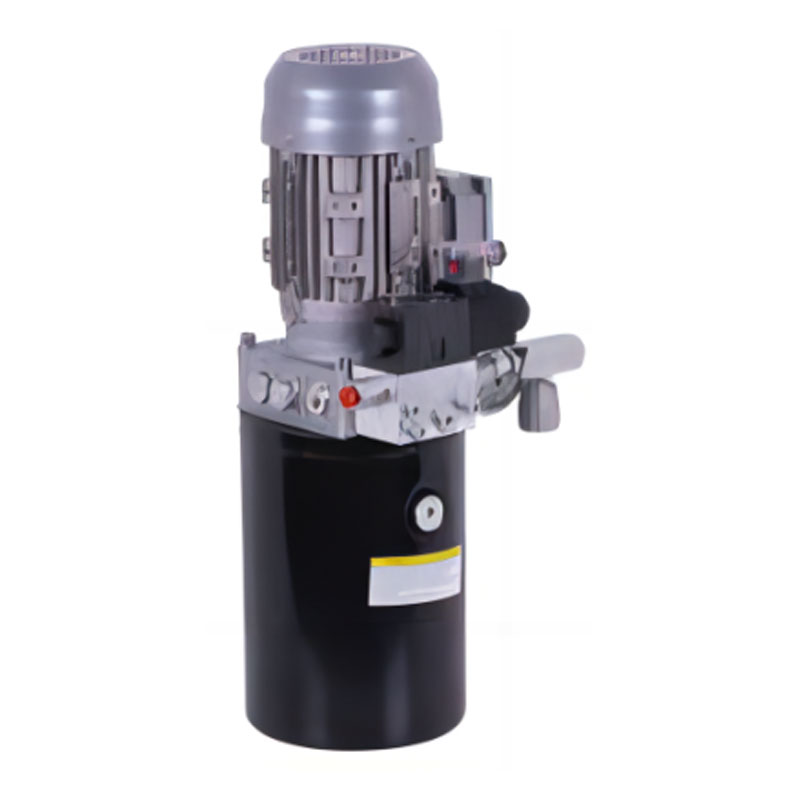

A Hydraulikaggregat (HPU) – manchmal auch Hydraulikaggregat genannt – ist eine eigenständige Baugruppe, die den Behälter, die Pumpe, die Antriebsmaschine (Elektromotor oder Verbrennungsmotor), das Druckentlastungsventil, den Filter, den Wärmetauscher und die Instrumentierung in einer einzigen verpackten Einheit vereint. Anstatt diese Komponenten über einen Maschinenrahmen zu verteilen, konsolidiert die HPU sie in einem technischen System, das als Einheit installiert, gewartet und ausgetauscht werden kann.

HPUs reichen von kompakten Tischgeräten mit einer Leistung von 1–5 kW und einem Betrieb bei 70–150 bar bis hin zu Multi-Megawatt-Industrieaggregaten, die Stahlwerkspressen mit Drücken über 400 bar antreiben. Ein industrielles Hydraulikaggregat der Mittelklasse könnte einen 30-kW-Elektromotor mit einer Axialkolbenpumpe mit 45 cm³/Umdrehung, einem 200-Liter-Behälter, einem wassergekühlten Wärmetauscher, der die Öltemperatur bei 45–55 °C hält, und einem 10-µm-Rücklauffilter kombinieren – alles montiert auf einem pulverbeschichteten Stahlgrundrahmen mit integrierter Tropfschale.

Wichtige Spezifikationen, die bei der Auswahl einer HPU zu berücksichtigen sind

Beim HPU-Design geht es auch um Redundanzentscheidungen. Kritische Prozesse – Steuerungssysteme für Offshore-Plattformen, Walzwerke in Stahlwerken, Bodenunterstützungsgeräte für Flugzeuge – verwenden häufig Duplex-Hydraulikaggregate mit zwei Pumpen, von denen eine arbeitet und die andere automatisch umschaltet. Die Ausfallkosten in diesen Umgebungen können Zehntausende von Dollar pro Stunde übersteigen, sodass Redundanz selbst bei erheblichen Kapitalkosten wirtschaftlich sinnvoll ist.

Wie sich Druck aufbaut, stabilisiert und kontrolliert wird

Das Verständnis des dynamischen Verhaltens des Drucks – nicht nur der statischen Formel – ist für jeden, der hydraulische Systeme entwirft oder Fehler behebt, von entscheidender Bedeutung. Druck schaltet sich nicht einfach ein. Es steigt, erreicht seinen Höhepunkt, oszilliert und stabilisiert sich in Mustern, die vom Pumpentyp, der Ansprechgeschwindigkeit des Ventils, den Leitungslängen und der Kompressibilität der Flüssigkeit abhängen.

Druckspitzen und Wasserschläge

Wenn ein Wegeventil schnell schließt, kann der Impuls der bewegten Flüssigkeit nirgendwo hingehen. Das Ergebnis ist ein Drucktransient – ​​eine Spitze –, die in weniger als 5 Millisekunden das Zwei- bis Fünffache des stationären Betriebsdrucks erreichen kann. Bei einem System, das mit 200 bar läuft, können vorübergehende Spitzen über 500 bar auftreten. Diese Spitzen ermüden Schlauchanschlüsse, reißen Verteilerblöcke und zerstören Dichtungen bei wiederholten Zyklen. Konstrukteure begegnen ihnen mit Druckspeichern (die die Energiespitze absorbieren), langsam schließenden Ventilen oder vorgesteuerten Rückschlagventilen mit kontrollierter Öffnungsrate.

Die Rolle des Druckentlastungsventils

Jedes Hydrauliksystem muss über ein Druckbegrenzungsventil (PRV) verfügen, das unterhalb des Nenndrucks der schwächsten Komponente eingestellt ist. Wenn ein Aktuator das Hubende erreicht, während die Pumpe noch läuft, würde der Druck andernfalls ansteigen, bis etwas reißt. Das PRV öffnet, wenn der Druck seinen Sollwert überschreitet, und leitet den Durchfluss zurück zum Tank. Dies ist kein normaler Betriebszustand – ein PRV, das sich ständig öffnet, verschwendet Energie in Form von Wärme und weist auf ein Systemdesign- oder Betriebsproblem hin. Das richtige Design leitet den PRV-Fluss nur bei echten Überlastereignissen weiter und hält ihn die meiste Zeit geschlossen.

Akkumulatoren: Speicherung hydraulischer Energie

Ein Hydraulikspeicher ist ein Druckbehälter, der ein vorgeladenes Gas (fast immer Stickstoff) enthält, das durch eine Blase, einen Kolben oder eine Membran von der Hydraulikflüssigkeit getrennt ist. Wenn der Systemdruck die Gasvorladung übersteigt, komprimiert die Flüssigkeit das Gas und speichert Energie. Wenn der Druck sinkt – während einer Bedarfsspitze oder eines Pumpenausfalls – dehnt sich das Gas aus und drückt die Flüssigkeit zurück in den Kreislauf. Akkumulatoren erfüllen drei Hauptfunktionen: Energiespeicherung zur Deckung des Spitzenbedarfs, Notdruckversorgung zur sicheren Abschaltbetätigung und Pulsationsdämpfung. Ein auf 150 bar vorgeladener 20-Liter-Blasenspeicher kann bei Systemdruck eine kurzfristige Durchflussergänzung von 8–12 Litern liefern – genug, um eine sicherheitskritische Ventilbewegung auch nach einem Pumpenausfall durchzuführen.

Hydraulikflüssigkeit: Das Medium, mit dem alles funktioniert

Die Flüssigkeit in einem Hydrauliksystem ist nicht nur ein Kraftübertragungsmedium. Es schmiert gleichzeitig alle beweglichen Oberflächen in der Pumpe, den Ventilen und den Stellantrieben, leitet Wärme von heißen Stellen ab, schützt Metalloberflächen vor Korrosion und suspendiert Schmutzpartikel, bis sie einen Filter erreichen. Die Wahl der falschen Flüssigkeit oder deren Zersetzung zerstört Komponenten schneller als fast jeder andere Einzelfaktor.

Viskosität und ihre Temperaturabhängigkeit

Die Viskosität ist die kritischste Flüssigkeitseigenschaft. Die meisten industriellen Hydraulikaggregate spezifizieren Mineralöl ISO VG 46 – eine Viskositätsklasse von 46 Centistokes (cSt) bei 40 °C. Wenn die Temperatur auf 80 °C steigt, sinkt die Viskosität auf etwa 12 cSt; bei 20 °C kann er 100 cSt oder mehr betragen. Der Betrieb unterhalb der Mindestviskosität führt zu Metall-zu-Metall-Kontakt und schnellem Verschleiß; Der Betrieb oberhalb der maximalen Viskosität führt zu Kavitation, trägem Ansprechverhalten und hohem Pumpeneinlassvakuum. Für ein optimales Gleichgewicht zielen die meisten Systeme auf 25–54 cSt am Pumpeneinlass ab.

Flüssigkeitstypen und ihre Anwendungen

• Mineralöl (ISO VG 32–68) — am gebräuchlichsten, gute Schmierfähigkeit und Stabilität, kostengünstig, nicht feuerbeständig.
• Wasser-Glykol (HF-C) — feuerfest, wird in der Nähe von Öfen und Druckgussmaschinen verwendet und verkürzt die Lebensdauer der Pumpe im Vergleich zu Mineralöl um 30–40 %.
• Phosphatester (HF-D) — ausgezeichnete Feuerbeständigkeit, verwendet in Flugzeugen und zur Energieerzeugung; erfordert spezielle Dichtungsmaterialien (EPDM, PTFE) und eine spezielle Flüssigkeitshandhabung.
• Biologisch abbaubare Ester (HETG, HEES) – Einsatz in umweltsensiblen Bereichen wie der Forstwirtschaft, der Schifffahrt und der Lebensmittelverarbeitung; biologisch abbaubar innerhalb von 28 Tagen im Boden; typischerweise das 3- bis 5-fache der Kosten für Mineralöl.
• Flüssigkeiten mit hohem Wassergehalt (HWCF, 95 % Wasser) — Sehr kostengünstig und feuerfest, aber schlechte Schmierfähigkeit erfordert eine Leistungsreduzierung der Komponenten und einen häufigen Flüssigkeitsaustausch.

Flüssigkeitskontamination und Überwachung

Partikelzähler, Feuchtigkeitssensoren und Viskositätsanalysatoren werden heute routinemäßig im Rahmen von Zustandsüberwachungsprogrammen an größeren Hydraulikaggregaten installiert. Mit Online-Partikelzählern, die Flüssigkeiten aus der Rücklaufleitung entnehmen, können Sie ein sich verschlechterndes Pumpenlager Wochen vor dem katastrophalen Ausfall erkennen – was sich in geplanten Wartungsfenstern statt in Notabschaltungen niederschlägt. Ein Wassergehalt über 0,05 % im Mineralöl emulgiert die Flüssigkeit, zerstört den Ölfilm auf den Lagerflächen und fördert Rost. Es hat sich gezeigt, dass bereits 500 ppm (0,05 %) Wasser die Ermüdungslebensdauer von Wälzlagern um bis zu 75 % reduzieren.

Arten von Hydrauliksystemen und wie sie sich unterscheiden

Nicht alle Hydrauliksysteme sind gleich konfiguriert. Die Schaltungsarchitektur bestimmt, wie effizient Strom genutzt wird, wie reaktionsschnell das System ist und wie es gleichzeitige Anforderungen mehrerer Aktoren bewältigt.

Open-Center- und Closed-Center-Systeme

In einem Open-Center-System zirkuliert die Flüssigkeit kontinuierlich durch die Wegeventile zurück zum Tank, wenn sich kein Aktuator bewegt. Dies ist einfach und kostengünstig, verschwendet jedoch kontinuierlich Energie. In einem Closed-Center-System geht die Pumpenleistung nirgendwo hin, wenn die Stellglieder im Leerlauf sind. Daher muss die Pumpe entweder entlastet oder gestoppt werden oder das System mit einer druckkompensierten Verstellpumpe ausgestattet werden, die die Leistung auf einen Durchfluss nahe Null reduziert. Moderne industrielle HPUs nutzen fast ausschließlich Closed-Center-Kreisläufe mit Verstellpumpen , wodurch der Stromverbrauch im Leerlauf im Vergleich zu Open-Center-Alternativen mit festem Hubraum um 60–85 % reduziert wird.

Load-Sensing-Systeme

Ein Load-Sensing-Hydrauliksystem (LS) überwacht kontinuierlich den Druck, der vom Aktuator mit der höchsten Anforderung benötigt wird, und weist die Pumpe an, gerade genug Druck und Durchfluss zu liefern, um diesen Bedarf zuzüglich einer kleinen Marge (normalerweise 15–25 bar über dem Lastdruck) zu decken. Die Pumpe läuft nie stärker als nötig. Lasterkennungssysteme sind Standard bei modernen mobilen Geräten – Baggern, Kränen, landwirtschaftlichen Maschinen –, bei denen die Last von Sekunde zu Sekunde dramatisch schwankt und die Kraftstoffeffizienz direkte Auswirkungen auf die Betriebswirtschaftlichkeit hat. Ein Load-Sensing-Bagger kann bei gleichem Arbeitszyklus 15–25 % weniger Kraftstoff verbrauchen als eine gleichwertige Maschine mit festem Druck.

Elektrohydraulische Systeme

Elektrohydraulische Systeme ersetzen die mechanische oder vorgesteuerte hydraulische Ventilbetätigung durch elektronische Magnetspulen, Proportionalventile oder Servoventile, die von SPS oder speziellen Bewegungssteuerungen gesteuert werden. Dies ermöglicht programmierbare Kraft- und Positionsprofile, Datenprotokollierung, Fehlerdiagnose und die Integration in industrielle Automatisierungsnetzwerke. In Spritzgießmaschinen sorgt die elektrohydraulische Servosteuerung dafür, dass der Einspritzdruck innerhalb von ±1 bar des Sollwerts und die Position auf 0,05 mm genau gehalten wird – Funktionen, die die Produktqualität und Wiederholbarkeit verbessern. Die Hydraulikaggregate in diesen Installationen umfassen typischerweise Antriebsmotoren mit variabler Drehzahl (VSD), bei denen die Drehzahl des Elektromotors direkt dem Bedarf folgt, was den Energieverbrauch im Vergleich zu HPU-Konstruktionen mit fester Drehzahl weiter um 30–50 % senkt.

Reale Anwendungen, bei denen hydraulischer Druck unverzichtbar ist

Hydraulikdruck kommt in einem größeren Spektrum von Branchen vor, als den meisten Menschen bewusst ist. Die Kraftdichte und Steuerbarkeit, die die Hydraulik bietet, kann von keiner anderen Technologie zu vergleichbaren Kosten und Größenordnungen reproduziert werden.

• Bau- und Erdbewegungsarbeiten — Ein 20-Tonnen-Bagger nutzt einen Hydraulikdruck von 350 bar, um eine Grabkraft von über 150 kN auszuüben. Der gesamte Funktionssatz aus Ausleger, Stiel, Schaufel und Schwenkwerk wird von einem einzigen Hydraulikaggregat angetrieben, das in das Maschinenchassis integriert ist.
• Industrielles Pressen und Formen — Hydraulische Metallumformpressen arbeiten mit einer Kraft von 100 bis 80.000 Tonnen. Eine 5.000-Tonnen-Schmiedepresse ist mit keiner anderen Technologie gleicher Größe physikalisch unmöglich.
• Offshore-Öl und -Gas — Unterseeische hydraulische Steuersysteme arbeiten mit bis zu 690 bar, um Blowout-Preventer und Weihnachtsbaumventile in Wassertiefen von mehr als 3.000 m zu betätigen. Die Oberflächen-HPU ist mit vollständiger Redundanz und kontinuierlicher Überwachung ausgestattet.
• Luft- und Raumfahrt — Hydrauliksysteme von Verkehrsflugzeugen arbeiten typischerweise bei 207 bar (3.000 psi), bei Flugzeugen der nächsten Generation wird auf 345 bar (5.000 psi) umgestellt, um das Gewicht von Rohren und Aktuatoren zu reduzieren. Flugsteuerflächen, Fahrwerk und Bremsen sind alle vom Hydraulikdruck abhängig.
• Stahl- und Metallverarbeitung — Walzwerke nutzen die hydraulische Spaltregelung (HGC), um den Walzspalt auf weniger als 10 µm zu halten und so die Banddicke direkt zu steuern. HPUs für Walzwerke können 1.000–5.000 l/min bei 250–350 bar liefern.
• Marine und Schiffbau — Ruderanlagen auf großen Schiffen verwenden Hydraulikzylinder, um Ruder mit einem Gewicht von Hunderten von Tonnen zu drehen. Lukendeckel- und Kransysteme auf Frachtschiffen werden vollständig hydraulisch angetrieben.
• Spritzguss — Die hydraulischen Schließkräfte großer Spritzgießmaschinen erreichen 5.000 Tonnen oder mehr und halten die Formhälften gegen den Einspritzdruck des geschmolzenen Kunststoffs von bis zu 2.000 bar geschlossen.

Häufige Probleme mit dem Hydraulikdruck und ihre Ursachen

Wenn ein Hydrauliksystem unzureichende Leistung erbringt oder ausfällt, sehen die Symptome auf den ersten Blick oft ähnlich aus – langsame Aktuatoren, unregelmäßige Bewegungen, übermäßiger Lärm, Überhitzung – aber die Grundursachen sind unterschiedlich. Eine Fehldiagnose führt zum Austausch teurer Komponenten, die nicht das eigentliche Problem darstellen.

Niedriger oder instabiler Druck

Zu den möglichen Ursachen gehören eine verschlissene Pumpe mit hoher interner Leckage (überprüfen Sie den volumetrischen Wirkungsgrad – bei einer Kolbenpumpe weist ein Wert unter 85 % auf Verschleiß hin), ein zu niedrig eingestelltes oder teilweise geöffnetes Druckbegrenzungsventil, interner Ventilspulenverschleiß, der Leckagen zwischen den Anschlüssen verursacht, oder ein Ausfall der Zylinderdichtung, der Flüssigkeit von der Hochdruckseite des Kolbens zur Stangenseite umleitet. Ein systematischer Drucktest in jeder Phase des Kreislaufs – Pumpenauslass, Nachventil, am Stellantrieb – lokalisiert den Fehler schnell.

Übermäßige Hitze

Hydraulikflüssigkeit über 65–70 °C zersetzt sich schnell. Die Lebensdauer der Flüssigkeit halbiert sich mit jedem Anstieg um 10 °C über 60 °C. Die Wärmeerzeugung wird immer durch einen Druckabfall an einer Verengung verursacht – ein teilweise geschlossenes Ventil, ein verstopfter Filter, eine unterdimensionierte Leitung oder ein Überdruckventil, das zu oft öffnet. Wenn der Wärmetauscher kontinuierlich ausgelastet ist, besteht ein grundsätzliches Energieeffizienzproblem des Systems , nicht nur ein Kühlproblem. Verstellpumpen, Load-Sensing-Steuerungen und richtig dimensionierte Leitungen bekämpfen die Ursache; Durch das Hinzufügen eines größeren Kühlers wird nur das Symptom behandelt.

Kavitation und Belüftung

Kavitation tritt auf, wenn der örtliche Flüssigkeitsdruck unter seinen Dampfdruck fällt und Dampfblasen bilden, die heftig implodieren, wenn sich der Druck erholt. Sie erzeugen Geräusche wie Kies in einer Blechdose und erodieren Metalloberflächen mit Geschwindigkeiten von mehreren Mikrometern pro Stunde. Durch die Belüftung entstehen Luftblasen aus dem Schaum des Behälters, einer undichten Verbindung der Saugleitung oder einem niedrigen Flüssigkeitsstand. Beide Bedingungen zerstören Pumpen schnell und verursachen ein schwammiges, unvorhersehbares Verhalten des Aktors. Ein Pumpeneinlassvakuum über 0,3 bar (225 mmHg) ist ein zuverlässiger Frühwarnindikator für beginnende Kavitationsgefahr.

Externe Leckage

Dichtungsversagen an Zylinderstangendichtungen, Schlauchanschlüssen und Ventilkörperflächen ist das sichtbarste hydraulische Problem. Selbst ein kleines äußeres Leck – 1 Tropfen pro Sekunde – beträgt etwa 2–3 Liter pro Tag und über 700 Liter pro Jahr. Abgesehen von den Flüssigkeitskosten verursachen externe Lecks Brandgefahr (auf eine heiße Oberfläche zerstäubtes Öl entzündet sich bei Mineralöl bei etwa 150 °C), Umweltverschmutzung und Rutschgefahr. Die meisten Dichtungsausfälle sind auf übermäßige Druckschwankungen, verunreinigte Flüssigkeit, die Dichtungselastomere angreift, oder auf eine falsche Auswahl des Dichtungsmaterials für den Flüssigkeitstyp zurückzuführen.

Energieeffizienz in modernen Hydraulikaggregaten

In der Vergangenheit wurde die Hydraulik im Vergleich zu elektrischen Antrieben wegen ihrer schlechten Energieeffizienz kritisiert. Diese Kritik galt für Systeme mit fester Verdrängung und fester Drehzahl, bei denen die Pumpe unabhängig vom Bedarf mit voller Leistung lief. Moderne Hydraulikaggregatkonstruktionen haben diese Lücke durch Pumpen mit variabler Verdrängung, Antriebsmotoren mit variabler Drehzahl, Load-Sensing-Steuerungen und regenerative Kreisläufe erheblich geschlossen.

Ein servogesteuerter hydraulischer Antrieb mit variabler Geschwindigkeit, der einen Servomotor mit einer Konstantpumpe kombiniert, kann bei vielen Arbeitszyklen die Energieeffizienz eines direkten Elektroantriebs erreichen und gleichzeitig die Kraftdichte, Nachgiebigkeit und Überlasttoleranz der Hydraulik beibehalten. Beim Spritzgießen zeigen VSD-HPU-Nachrüstprojekte durchweg Energieeinsparungen von 40–60 % im Vergleich zu herkömmlichen HPU-Installationen mit fester Geschwindigkeit, mit Amortisationszeiten von 18–36 Monaten.

Regenerative Hydraulikkreise gewinnen beim Einfahren des Zylinders Energie zurück – besonders wertvoll bei Vertikalpressenanwendungen, bei denen ein schwerer Stößel aufgrund der Schwerkraft nach unten sinkt. Indem der Rückfluss durch einen mit der Pumpenwelle verbundenen Hydraulikmotor geleitet wird, gewinnen Systeme 20–40 % der potenziellen Energie zurück, die ein herkömmlicher Kreislauf einfach als Wärme über ein Überdruckventil abgeben würde.

Auch der Hydrospeicher spielt eine Effizienzrolle: Durch die Speicherung von Energie in Zeiten geringer Nachfrage und deren Abgabe bei Spitzenbedarf ermöglicht ein richtig dimensionierter Akkumulator, dass eine kleinere, effizientere HPU die gleiche Spitzenlast bedienen kann – wodurch sowohl die Kapitalkosten als auch die laufenden Energiekosten gesenkt werden.

Wartungspraktiken, die die Lebensdauer des Hydrauliksystems verlängern

Eine gut gewartete Hydraulikanlage erreicht regelmäßig eine produktive Lebensdauer von 20–30 Jahren. Vernachlässigte Systeme fallen vorzeitig aus, oft mit kostspieligen Folgeschäden – einer kavitierenden Pumpe, die im selben Fehlerfall nachgeschaltete Ventile zerstört, oder einem verunreinigten Servoventil, das seine eigene Bohrung beschädigt und abrasive Späne an die nächste Komponente weiterleitet.

1. Flüssigkeitsentnahme und -analyse alle 500–1.000 Betriebsstunden — Partikelanzahl, Wassergehalt, Viskosität, Säurezahl und Verschleißmetallkonzentrationen geben Aufschluss über den gesamten Zustand, bevor Probleme zu Ausfällen werden.
2. Filterelementwechsel an der Differenzdruckanzeige, nicht nur nach Kalender — ein leicht belastetes System kann zwischen den Änderungen 2.000 Stunden laufen; Bei einem stark ausgelasteten System sind möglicherweise alle 500 Stunden Änderungen erforderlich.
3. Stausee inspection and cleaning at every major fluid change — Schlamm und Lack sammeln sich an den Behälterwänden und Ablassstopfen an und geben Partikel an die frische Flüssigkeit ab.
4. Schlauchinspektion alle 6 Monate — Hydraulikschläuche haben unabhängig vom Erscheinungsbild eine begrenzte Ermüdungslebensdauer. Die meisten Hersteller empfehlen eine maximale Lebensdauer von 6 Jahren ab Herstellungsdatum oder 4 Jahren im Betrieb, je nachdem, was zuerst eintritt.
5. Jährliche Prüfung des Überdruckventils — PRVs können driften, hängen bleiben oder klappern. Ein PRV, das 20 bar unter dem Sollwert öffnet, verschwendet Energie und schränkt die Systemleistung ein; Eine, die geschlossen bleibt, ermöglicht einen Systemüberdruck während des Stillstands des Aktuators.
6. Wärmebildaufnahme während des Betriebs — Infrarotkameras erkennen schnell heiße Stellen an teilweise verstopften Ventilen, Armaturen mit hohem Widerstand oder Verschmutzungen am Wärmetauscher, die Temperaturmessgeräte allein nicht lokalisieren können.

Die proaktive Wartung eines Hydraulikaggregats ist fast immer günstiger als eine reaktive Reparatur. Der Austausch einer Pumpe an einer 200-kW-HPU könnte 8.000 bis 15.000 £ an Teilen und Arbeit kosten. Der Produktionsausfall während ungeplanter Ausfallzeiten während des Wartens auf Ersatzteile und Techniker beläuft sich in Industrien mit kontinuierlichen Prozessen häufig auf über 50.000 £ pro Tag – was selbst aggressive vorbeugende Wartungsprogramme äußerst kosteneffektiv macht.
