Wie funktioniert ein hydraulisches System? Vollständiger Leitfaden

Wie ein Hydrauliksystem funktioniert: Die kurze Antwort

Ein hydraulisches System nutzt unter Druck stehende Flüssigkeit – fast immer Öl –, um Kraft von einem Punkt zum anderen zu übertragen. Wenn eine Pumpe die Flüssigkeit unter Druck setzt, wirkt dieser Druck in einem geschlossenen Kreislauf gleichmäßig in alle Richtungen. Aktuatoren wie Zylinder oder Motoren wandeln diesen Flüssigkeitsdruck wieder in mechanische Kraft oder Bewegung um. Das Ergebnis ist ein System, das mit relativ kompakten Komponenten enorme Lasten präzise gesteuert bewegen kann.

Dieses Prinzip basiert auf dem Pascalschen Gesetz, das besagt, dass der auf eine eingeschlossene Flüssigkeit ausgeübte Druck unvermindert in alle Richtungen übertragen wird. Eine Kraft der Gerechtigkeit 100 N auf 1 cm² aufgebracht erzeugt einen Druck von 10 MPa – und der gleiche Druck, der auf eine 100 cm² große Zylinderfläche wirkt, liefert eine Ausgangskraft von 100.000 N. Diese Kraftvervielfachung ist genau der Grund, warum die Hydraulik die Schwerindustrie, Baumaschinen, Luft- und Raumfahrt und Fertigung dominiert.

Jedes hydraulische System, von einer einfachen Werkstattpresse bis hin zu einem komplexen Flugzeugfahrwerksmechanismus, weist dieselbe grundlegende Architektur auf: eine Stromquelle, eine Pumpe, einen Flüssigkeitsbehälter, Steuerventile, Aktuatoren und einen Rückführweg. Das Verständnis jedes Elements erklärt, warum hydraulische Systeme so zuverlässig sind und warum sie die bevorzugte Lösung bleiben, wenn sowohl eine hohe Kraftdichte als auch Steuerbarkeit erforderlich sind.

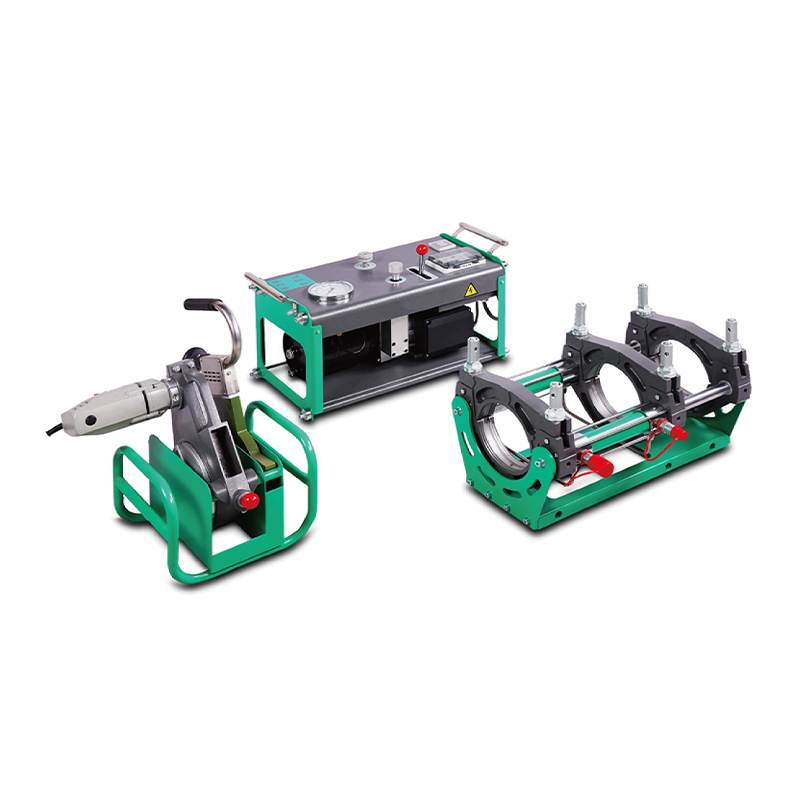

Die Rolle der Hydraulikaggregat

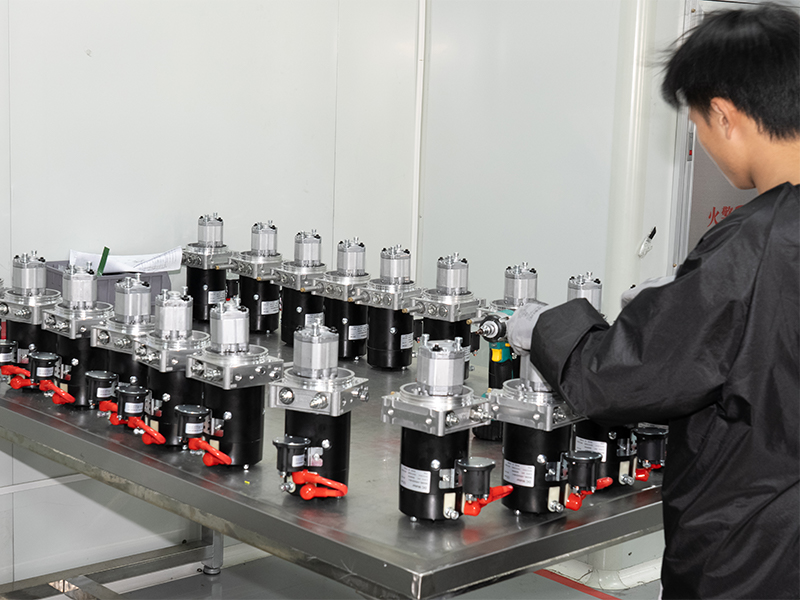

Die Hydraulikaggregat (HPU) ist das Herzstück jedes hydraulischen Systems. Es handelt sich um eine eigenständige Baugruppe, die unter Druck stehende Hydraulikflüssigkeit erzeugt, aufbereitet und dem Rest des Kreislaufs zuführt. Ein Standard-Hydraulikaggregat kombiniert einen Flüssigkeitsbehälter, einen Elektromotor oder Verbrennungsmotor, eine Hydraulikpumpe, ein Druckentlastungsventil, einen Filter und Instrumente – alles montiert auf einer einzigen Grundplatte oder einem einzigen Rahmen.

Wenn der Motor die Pumpe antreibt, wird Flüssigkeit aus dem Behälter angesaugt und unter Druck gesetzt, bevor sie in die Versorgungsleitung des Systems geleitet wird. Das Überdruckventil fungiert als Sicherheitsgrenze und verhindert, dass der Druck den Auslegungswert des Systems überschreitet – typischerweise dazwischen 150 bar (2.175 psi) und 350 bar (5.075 psi) für industrielle HPUs, obwohl Spezialeinheiten 700 bar oder mehr erreichen können. Wenn der Aktorbedarf sinkt, reduziert eine druckkompensierte Pumpe automatisch ihre Leistung, wodurch Energie gespart und die Wärmeentwicklung reduziert wird.

Die reservoir in a Hydraulic Power Unit serves more than simple storage. It allows entrained air to separate from the fluid, dissipates heat, and provides a gravity-assisted return flow. Reservoir volume is typically sized at das Zwei- bis Dreifache der Fördermenge der Pumpe pro Minute – eine 20-l/min-Pumpe würde also als Basis mit einem 40–60-l-Reservoir kombiniert werden. Größere thermische Belastungen oder Anwendungen mit hoher Einschaltdauer erhöhen dieses Verhältnis.

Moderne Hydraulikaggregate enthalten zunehmend Motoren mit variabler Drehzahlregelung (VSD). Durch die Anpassung der Motordrehzahl an den tatsächlichen Systembedarf kann eine mit VSD ausgestattete HPU den Energieverbrauch um reduzieren 30 bis 60 Prozent im Vergleich zu einer Einheit mit fester Drehzahl und konstantem Druck. Bei Betrieben, in denen Hydrauliksysteme in mehreren Schichten pro Tag betrieben werden, führt dies zu erheblichen Betriebskosteneinsparungen über die gesamte Lebensdauer einer Maschine.

Schlüsselkomponenten im Inneren eines Hydraulikaggregats

• Stausee: Speichert Flüssigkeit, ermöglicht die Lufttrennung und unterstützt das Wärmemanagement.
• Pumpe: Wandelt mechanische Energie in Flüssigkeitsfluss und -druck um – Getriebe-, Flügel- oder Kolbentypen, je nach Druck- und Durchflussanforderungen.
• Antriebskraft: Elektromotor oder Motor, der die Pumpenwelle antreibt.
• Überdruckventil: Öffnet sich, um überschüssigen Durchfluss zurück zum Tank umzuleiten, wenn der Systemdruck den Sollwert überschreitet.
• Filtermontage: Entfernt Partikelverunreinigungen, typischerweise mit einer Größe von 10–25 Mikrometern für den Standard-Industriebetrieb.
• Wärmetauscher (optional): Luftgekühlte oder wassergekühlte Einheit, die die Flüssigkeitstemperatur innerhalb des empfohlenen Betriebsbereichs hält, normalerweise 40–60 °C.
• Besetzung: Druckmessgeräte, Temperatursensoren, Füllstandsanzeigen und Filterdifferenzdruckanzeigen bieten Bedienern Echtzeit-Sichtbarkeit.

Pascals Gesetz: Die Physik hinter jedem Hydrauliksystem

Blaise Pascal formulierte sein Prinzip im 17. Jahrhundert und es bleibt die grundlegende Physik jedes hydraulischen Systems, das auch heute noch in Betrieb ist. Das Gesetz besagt: Der Druck, der irgendwo in einer eingeschlossenen inkompressiblen Flüssigkeit ausgeübt wird, wird gleichmäßig und unvermindert in alle Richtungen durch die Flüssigkeit übertragen.

In der Praxis bedeutet dies, dass eine kleine Pumpe und ein kleiner Motor ausreichend Leitungsdruck erzeugen können, um einen Zylinder mit einer hundertmal größeren Stirnfläche anzutreiben. Betrachten Sie ein einfaches Beispiel: Eine Pumpe fördert Flüssigkeit mit 200 bar (20 MPa). Ein Zylinder mit einem Bohrungsdurchmesser von 100 mm hat eine Kolbenfläche von ca. 78,5 cm². Die Kraftabgabe entspricht dem Druck multipliziert mit der Fläche – 20 MPa × 78,5 cm² = 157.000 N oder etwa 16 Tonnen Schubkraft . Dieser Zylinder wiegt möglicherweise nur 15 kg und passt in einen kleineren Raum als ein Handgepäckkoffer.

Dieses Kraft-Größen-Verhältnis wird von pneumatischen oder elektromechanischen Alternativen bei gleichwertigen Lasten nicht erreicht. Ein ähnlich dimensionierter elektrischer Linearantrieb würde eine viel schwerere und größere Motor-Getriebe-Baugruppe erfordern. Pneumatikzylinder, die bei typischem Werkstattluftdruck (6–8 bar) betrieben werden, benötigen um ein Vielfaches größere Bohrungsdurchmesser, um die gleiche Ausgangskraft zu erreichen. Der Dichtevorteil der Hydraulik ist der Grund dafür, dass Bagger, Spritzgießmaschinen, Flugsteuerungen für Flugzeuge und hydraulische Pressen noch Jahrzehnte, nachdem elektrische Alternativen für leichtere Aufgaben realisierbar wurden, hydraulisch angetrieben werden.

Arten von Hydraulikpumpen und wie sie Druck erzeugen

Die pump is the only active energy-conversion component in a hydraulic circuit. Its job is straightforward: create flow. Pressure only develops when that flow encounters resistance — from actuator loads, valve restrictions, or line friction. Understanding pump types clarifies a lot about system performance and design choices.

Zahnradpumpen

Außenzahnradpumpen sind die einfachsten und kostengünstigsten Hydraulikpumpen. Zwei ineinandergreifende Zahnräder drehen sich in einem Gehäuse mit engen Toleranzen. Flüssigkeit füllt die Räume zwischen den Zahnradzähnen auf der Einlassseite, wird um den Gehäuseumfang verteilt und auf der Auslassseite herausgedrückt, wenn die Zähne wieder ineinandergreifen. Zahnradpumpen sind Geräte mit fester Verdrängung – sie bewegen unabhängig vom Druck das gleiche Volumen pro Umdrehung. Sie arbeiten zuverlässig bis ca 250 bar Sie werden häufig in landwirtschaftlichen Maschinen, Holzspaltern und mobilen Geräten eingesetzt, bei denen Kosten und Einfachheit am wichtigsten sind.

Flügelzellenpumpen

Flügelzellenpumpen verwenden federbelastete oder druckbelastete Flügel, die in Schlitze in einem rotierenden Rotor hinein- und herausgleiten. Wenn sich der Rotor in einem exzentrischen Nockenring dreht, dehnen sich die Kammern zwischen den Flügeln auf der Einlassseite aus (Ansaugen von Flüssigkeit) und ziehen sich auf der Auslassseite zusammen (Ausstoßen von Flüssigkeit). Flügelzellenpumpen liefern einen gleichmäßigeren und geräuschärmeren Durchfluss als Zahnradpumpen und werden häufig in Werkzeugmaschinen und Industriepressen eingesetzt bis 175 bar .

Kolbenpumpen

Axial- und Radialkolbenpumpen sind die leistungsstarken Arbeitspferde der Industrie- und Mobilhydraulik. Mehrere Kolben, die um eine zentrale Welle herum angeordnet sind, bewegen sich hin und her, während sich die Welle dreht, saugen beim Rückhub Flüssigkeit an und stoßen sie beim Vorwärtshub aus. Axialkolbenpumpen mit variabler Verdrängung können ihre Leistung durch Änderung des Taumelscheibenwinkels anpassen und eignen sich daher ideal für Load-Sensing- und druckkompensierte Kreisläufe. Sie arbeiten zuverlässig 350–500 bar und bieten volumetrische Wirkungsgrade von über 95 Prozent. Sie sind die Standardwahl für Bagger, Spritzgießmaschinen und Hydraulikaggregatinstallationen, die eine präzise Steuerung erfordern.

Hydraulikventile: Steuerung von Richtung, Druck und Durchfluss

Ventile steuern, was zwischen dem Hydraulikaggregat und den Aktuatoren geschieht. Sie bestimmen, welcher Aktuator Durchfluss erhält, mit welchem ​​Druck und welcher Geschwindigkeit. Ohne Ventile wäre ein hydraulisches System nicht steuerbar – nur rohe, ungelenkte Kraft.

Wegeventile

Wegeventile (DCVs) leiten unter Druck stehende Flüssigkeit zum gewünschten Anschluss eines Zylinders oder Motors. Ein 4/3-Wegeventil – vier Anschlüsse, drei Positionen – ist der am häufigsten verwendete Typ in der Industriehydraulik. In der Mittelstellung (Neutralstellung) kann der Durchfluss je nach gewählter Mittelkonfiguration blockiert, zum Tank geleitet oder schwebend gelassen werden. Magnetisch betriebene DCVs schalten ein 15–50 Millisekunden Dadurch eignen sie sich für schnelle, wiederholbare automatisierte Zyklen. Proportionale DCVs modulieren die Spulenposition kontinuierlich und ermöglichen so eine sanfte Geschwindigkeitssteuerung anstelle eines abrupten Ein-/Ausschaltens.

Druckregelventile

Überdruckventile legen die maximale Systemdruckgrenze fest. Reduzierventile halten einen niedrigeren, konstanten Druck in einem Sekundärkreislauf aufrecht. Folgeventile lösen einen zweiten Aktuator erst dann aus, wenn der erste Kreis einen eingestellten Druck erreicht hat – nützlich bei Spann- und Umformsequenzen. Gegenhalteventile halten eine Last in Position, indem sie einen Mindeststeuerdruck erfordern, bevor sich der Aktuator absenken kann, wodurch ein unkontrolliertes Absinken unter der Schwerkraft verhindert wird.

Durchflussregelventile

Durchflussregelventile drosseln den Flüssigkeitsfluss, um die Aktuatorgeschwindigkeit zu regulieren. Ein einfaches Nadelventil erzeugt eine einstellbare Öffnung. Druckkompensierte Durchflussregler halten unabhängig von Lastschwankungen eine konstante Durchflussrate aufrecht. Wenn die Last zunimmt und der Systemdruck ansteigt, passt sich der Kompensator automatisch an, um den Durchfluss (und damit die Antriebsgeschwindigkeit) konstant zu halten. Dies ist bei Anwendungen wie Pressenvorschubachsen oder Förderbandantrieben von entscheidender Bedeutung, bei denen es auf eine konstante Geschwindigkeit unabhängig von Lastschwankungen ankommt.

Hydraulische Aktuatoren: Flüssigkeitsdruck in Arbeit umwandeln

Aktuatoren sind der Ort, an dem hydraulische Energie in nützliche mechanische Arbeit umgewandelt wird. Zwei Hauptkategorien decken die überwiegende Mehrheit der Anwendungen ab: Linearantriebe (Zylinder) und Drehantriebe (Hydraulikmotoren).

Hydraulikzylinder

Ein Hydraulikzylinder wandelt den Flüssigkeitsdruck in lineare Kraft und Bewegung um. Unter Druck stehende Flüssigkeit tritt in das Kappenende ein, drückt den Kolben und fährt die Stange aus. Zum Einfahren gelangt Flüssigkeit in das Stangenende. Da die Stange einen Teil der Stangenendfläche einnimmt, Die Ausfahrkraft übersteigt immer die Rückzugskraft bei gleichem Druck – ein Konstruktionsaspekt, der bei Spann-, Form- und Hebeanwendungen berücksichtigt werden muss.

Zu den Zylindertypen gehören Zugstangenzylinder (einfach zu warten, weit verbreitet in Standardbohrungsgrößen von 25 mm bis 200 mm erhältlich), geschweißte Zylinder (kompakt, höhere Druckstufen) und Teleskopzylinder (mehrere ineinander geschachtelte Stufen für langen Hub bei kurzer zusammengeklappter Länge, üblich bei Muldenkippern und Kippanhängern). Hochleistungszylinder, die in hydraulischen Pressen verwendet werden, werden routinemäßig bewegt Kräfte über 500 Tonnen .

Hydraulikmotoren

Hydraulikmotoren wandeln Flüssigkeitsfluss und -druck in eine kontinuierliche Drehbewegung um. Getriebemotoren, Flügelzellenmotoren und Kolbenmotoren spiegeln im Design ihre Pumpengegenstücke wider, arbeiten jedoch mit umgekehrter Energieumwandlung. Radialkolbenmotoren mit hohem Drehmoment und niedriger Drehzahl werden in Radantrieben, Winden und Förderbandantrieben eingesetzt, bei denen eine direkte Kopplung mit der Last Getriebe überflüssig macht. Ein Radmotor an einem großen Bergbau-Muldenkipper könnte liefern über 10.000 Nm Drehmoment aus einem Paket, das in die Radnabe selbst passt.

Hydraulikflüssigkeit: Warum sie wichtiger ist, als den meisten Menschen bewusst ist

Hydraulikflüssigkeit ist nicht nur das Medium, das den Druck überträgt – sie ist gleichzeitig das Schmiermittel für jede Pumpe, jedes Ventil und jeden Aktuator im Kreislauf. Seine Auswahl wirkt sich direkt auf die Systemeffizienz, die Lebensdauer der Komponenten und das Ausfallrisiko aus. Die Verwendung der falschen Flüssigkeit oder der Verfall einer guten Flüssigkeit ist eine der Hauptursachen für Ausfälle von Hydrauliksystemen im Feld.

In den meisten industriellen und mobilen Hydrauliksystemen werden Flüssigkeiten auf Mineralölbasis (am häufigsten sind die Klassen ISO VG 46 und ISO VG 68) verwendet. Sie bieten hervorragende Schmierfähigkeit, gute thermische Stabilität und eine breite kommerzielle Verfügbarkeit. ISO VG 46 ist die Standardwahl für die meisten industriellen HPU-Installationen, die bei einer Umgebungstemperatur von 20–50 °C betrieben werden.

Bei Anwendungen in der Nähe von offenen Flammen, heißen Oberflächen oder in Umgebungen, in denen Brandgefahr ein behördliches Problem darstellt – Stahlwerke, Druckguss, Untertagebergbau – sind feuerbeständige Flüssigkeiten vorgeschrieben. Zu den Optionen gehören Wasser-Glykol-Mischungen (HFC), Phosphatester (HFD) und biologisch abbaubare Flüssigkeiten auf pflanzlicher Basis. Für jedes gelten spezifische Kompatibilitätsanforderungen für Dichtungen, Beschichtungen und Metalle. Phosphatester-Flüssigkeiten greifen beispielsweise Polyurethan-Dichtungen an und erfordern beim Wechsel von Mineralöl eine komplette Systemspülung und einen Dichtungsaustausch.

Flüssigkeitsverunreinigungen verursachen schätzungsweise 70–80 Prozent der Ausfälle von Hydrauliksystemen. Partikelverunreinigungen – Metallabrieb, verschluckter Schmutz, Gusssand – wirken als Schleifmittel im Pumpen- und Ventilspiel, gemessen in Mikrometern. ISO-Reinheitscodes (ISO 4406) klassifizieren den Verschmutzungsgrad nach Partikelanzahl pro Milliliter in drei Größenbereichen. Die meisten Kolbenpumpenhersteller verlangen eine Flüssigkeitsreinheit von ISO 16/14/11 oder besser um die Gültigkeit der Garantie aufrechtzuerhalten. Um dieses Niveau zu erreichen und aufrechtzuerhalten, sind hocheffiziente Rücklauffilter, Entlüftungsfilter an den Füllstellen des Reservoirs und regelmäßige Ölprobenentnahmeprogramme erforderlich.

Wie ein kompletter Hydraulikkreislauf Schritt für Schritt funktioniert

Die Verfolgung der Flüssigkeit durch einen kompletten Arbeitskreislauf macht das Zusammenspiel aller Komponenten deutlich. Im Folgenden wird ein typisches industrielles Open-Center-Hydrauliksystem beschrieben, das von einem Hydraulikaggregat angetrieben wird, das einen doppeltwirkenden Zylinder antreibt.

1. Ruhende Flüssigkeit im Reservoir. Die HPU motor is off. Fluid sits in the tank at atmospheric pressure, conditioned and filtered from the previous cycle.
2. Motor startet, Pumpe saugt Flüssigkeit an. Die electric motor drives the pump shaft. The pump creates a low-pressure zone at its inlet, drawing fluid through the suction strainer and into the pump housing.
3. Die Pumpe setzt die Versorgungsleitung unter Druck. Die pump displaces fluid into the pressure line. Because the directional valve is in its neutral (center) position, flow circulates back to tank through the unloaded center passage at low pressure — minimizing energy consumption during standby.

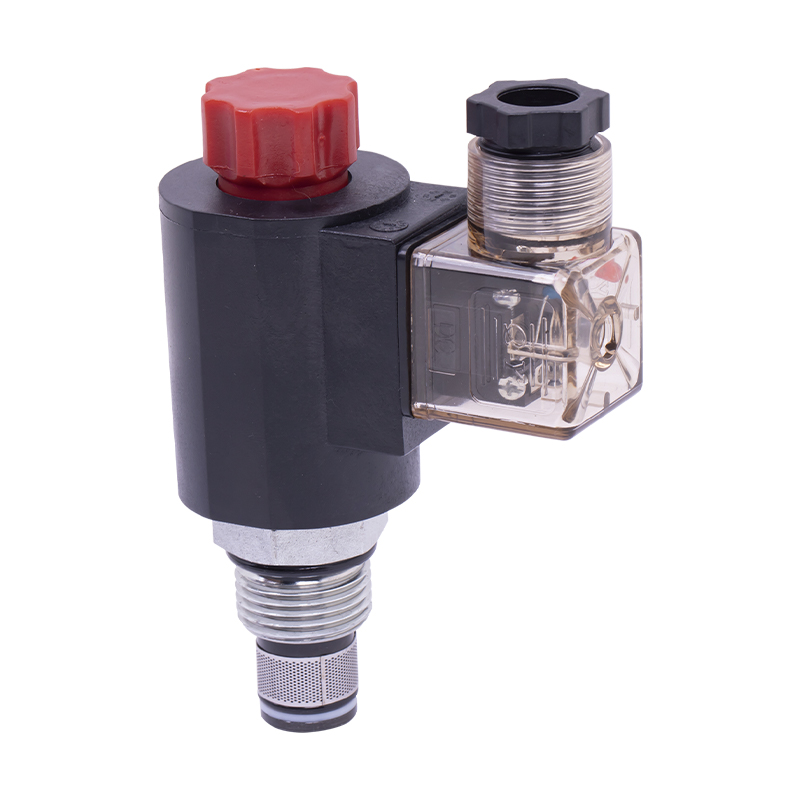

4. Bedien- oder Leitsystem signalisiert dem Wegeventil. Ein Magnet verschiebt den Ventilschieber und verbindet die Pumpenversorgungsleitung mit dem Anschluss am Deckelende des Zylinders und den Anschluss am Stangenende mit der Rücklaufleitung.
5. Zylinder fährt unter Last aus. Unter Druck stehende Flüssigkeit dringt in das Kappenende ein und baut eine Kraft auf die Kolbenfläche auf. Der Zylinder fährt aus und verdrängt Flüssigkeit vom Stangenende zurück durch das Ventil und in die Rücklaufleitung.
6. Der Systemdruck steigt, um den Lastwiderstand zu erreichen. Bei schwerer Last steigt der Systemdruck an, bis das Kräftegleichgewicht ausgeglichen ist. Wenn der Bedarf den Sollwert des Überdruckventils übersteigt, öffnet sich das Überdruckventil und leitet den überschüssigen Durchfluss zum Tank um, um einen Überdruck zu verhindern.
7. Die Rücklaufflüssigkeit strömt durch den Filter und den Wärmetauscher. Die vom Aktuator zurückfließende Flüssigkeit strömt durch den Rücklauffilter und entfernt so während des Arbeitszyklus entstandene Verunreinigungen. Wenn ein Wärmetauscher eingebaut ist, wird hier die Flüssigkeitstemperatur verwaltet.
8. Die Flüssigkeit kehrt in den Behälter zurück, der Zyklus wiederholt sich. Konditionierte Flüssigkeit gelangt wieder in den Behälter, Luft wird abgeschieden und die Flüssigkeit ist für den nächsten Bedarf bereit.

Open-Center- und Geschlossenes Zentrum-Hydrauliksysteme

Die terms open-center and closed-center describe what happens to flow when all directional valves are in their neutral (unactuated) position. This distinction has significant consequences for system efficiency, response, and design complexity.

Open-Center-Systeme

In einem Open-Center-System zirkuliert der Pumpenfluss durch die Open-Center-Durchgänge der Wegeventile zurück zum Behälter, wenn kein Aktuator verwendet wird. Die Pumpe läuft im Standby-Modus mit niedrigem Druck, wodurch die Wärmeentwicklung und der Pumpenverschleiß reduziert werden. Zahnradpumpen mit fester Verdrängung eignen sich gut für Open-Center-Kreisläufe. Dies ist die vorherrschende Architektur bei landwirtschaftlichen Traktoren, Gabelstaplern und einfacheren mobilen Geräten.

Closed-Center-Systeme

In einem Closed-Center-System sind alle Ventilanschlüsse in der Neutralstellung blockiert. Die Pumpe muss eine Pumpe mit variabler Verdrängung sein (oder einen Akkumulator verwenden), um zu verhindern, dass es bei vollem Druck zu blockierten Anschlüssen kommt. Druckkompensierte Verstellkolbenpumpen sind das Standardpaar – sie reduzieren den Hub auf einen Durchfluss nahe Null, wenn kein Aktuatorbedarf besteht, und halten den eingestellten Druck bei minimalen Energiekosten aufrecht. Closed-Center-Systeme unterstützen mehrere unabhängige Aktuatoren, die gleichzeitig bei unterschiedlichen Drücken arbeiten, was sie zum Standard in komplexen Industriemaschinen, servohydraulischen Testsystemen und fortschrittlichen Hydraulikaggregatkonstruktionen für die Fertigungsautomatisierung macht.

Reale Anwendungen, die von hydraulischen Systemen abhängen

Die diversity of hydraulic applications reflects the technology's unique combination of high force density, controllability, and reliability in harsh environments.

Bau- und Erdbewegungsgeräte

Ein 30-Tonnen-Bagger kann über fünf oder mehr unabhängig gesteuerte Hydraulikkreise verfügen – Ausleger, Stiel, Löffel, Schwenken und Fahren – die alle von einer oder zwei HPUs versorgt werden und kombinierte Wasserströme erzeugen über 400 L/min bei 350 bar . Das hydraulische System ermöglicht es dem Bediener, gleichzeitig den Oberwagen zu schwenken und gleichzeitig den Ausleger abzusenken und die Schaufel einzurollen – eine dreiachsige koordinierte Bewegung, die mit mechanischen Gestängen nahezu unmöglich wäre. Raupendozer, Radlader, Motorgrader und hydraulische Steinbrecher basieren alle auf den gleichen hydraulischen Grundprinzipien.

Industriepressen und Umformmaschinen

Metallstanzpressen, Schmiedehämmer, Tiefziehpressen und Gummiformpressen sind für die primäre Krafterzeugung auf hydraulische Systeme angewiesen. Möglicherweise entsteht eine große hydraulische Schmiedepresse 80.000 kN (8.000 Tonnen) der Umformkraft. Das Hydraulikaggregat für eine solche Presse ist eine umfangreiche Installation – oft mehrere Pumpenbaugruppen mit kombinierten Motorleistungen von mehr als 1.000 kW – dennoch können die Hubgeschwindigkeit und -kraft der Presse durch servoproportionale Ventilschaltungen millimetergenau gesteuert werden.

Spritzgießmaschinen

Herkömmliche hydraulische Spritzgießmaschinen verwenden eine zentrale HPU, um die Klemm-, Einspritz-, Schraubenrotations- und Auswurfsequenzen anzutreiben. Eine 1.000-Tonnen-Schließkraftmaschine erfordert ein Hydrauliksystem, das diese Kraft wiederholt bei Zykluszeiten von nur 10–15 Sekunden erzeugen kann. HPUs mit variabler Verdrängung und Servoventil-Einspritzachsen liefern die Kombination aus hoher Schließkraft und präziser Einspritzgeschwindigkeitsprofilierung, die die moderne Qualität von Kunststoffteilen erfordert.

Luft- und Raumfahrt- und Flugzeugsysteme

Verkehrsflugzeuge nutzen hydraulische Systeme 3.000–5.000 psi (207–345 bar) zum Antrieb von Flugsteuerflächen, Fahrwerken, Radbremsen und Schubumkehrern. Eine Boeing 737 verfügt über drei unabhängige Hydrauliksysteme mit einer Gesamtflüssigkeitskapazität von etwa 90 Litern. Die Redundanzarchitektur stellt sicher, dass kein einziger Fehler dazu führen kann, dass dem Flugzeug die Hydraulikleistung für kritische Oberflächen entzogen wird. Flugzeug-HPUs (in der Luftfahrt hydraulische Antriebsaggregate genannt) nutzen motorbetriebene Pumpen, Elektromotorpumpen und Stauluftturbinen als Backup-Quellen.

Offshore- und Marineanwendungen

Unterwasser-Blowout-Preventer (BOPs) an Öl- und Gasquellen nutzen vorgeladene Hydraulikspeicher, um im Notfall massive Ramm-Ring-Dichtungselemente zu schließen. Hydrauliksysteme an Offshore-Kränen, Festmacherwinden und Rohrverlegespannern sind Salznebel, Vibrationen und extremen Temperaturen ausgesetzt, die elektrische Alternativen schnell beeinträchtigen würden. Die selbstschmierende Natur der Hydraulikflüssigkeit und die Toleranz hydraulischer Komponenten gegenüber Stoßbelastungen machen Hydraulik zur einzig praktikablen Wahl in diesen Umgebungen.

Häufige Fehler im Hydrauliksystem und deren Diagnose

Selbst gut gewartete Hydrauliksysteme können Störungen aufweisen. Wenn Sie wissen, welche Symptome auf welche Grundursachen hinweisen, verkürzt sich die Fehlerbehebungszeit erheblich.

Langsame oder schwache Aktuatorleistung

Wenn ein Zylinder langsam ausfährt oder ein Motor unter der Nenndrehzahl läuft, überprüfen Sie zunächst den Pumpenausgangsstrom und -druck. Eine verschlissene Zahnradpumpe kann verlieren 15–25 Prozent des Nenndurchflusses durch interne Leckage, bevor der Bediener offensichtliche Symptome bemerkt. Druckmesserwerte, die unter Last unter dem Einstellpunkt des Überdruckventils liegen, deuten entweder auf Pumpenverschleiß oder ein teilweise geöffnetes Überdruckventil hin. Eine interne Leckage in einem Zylinder (umgeht Kolbendichtungen) verursacht Kriechen unter Dauerlast – prüfbar, indem voller Druck angelegt und gemessen wird, ob der Zylinder bei blockiertem Wegeventil driftet.

Übermäßige Wärmeentwicklung

Betriebstemperaturen über 60–70 °C beschleunigen den Flüssigkeitsabbau, den Verschleiß der Dichtungen und den Pumpenverschleiß. Häufige Ursachen sind ein Überdruckventil, das zu nahe am Arbeitsdruck eingestellt ist (was zu einem kontinuierlichen Ablassen von überschüssigem Durchfluss führt), ein verstopfter oder zu kleiner Wärmetauscher, ein unzureichendes Behältervolumen oder eine verunreinigte Flüssigkeit mit verminderter Viskosität. Ein System, das ständig heiß läuft, verbraucht einen Satz Dichtungen in einem Bruchteil ihrer normalen Lebensdauer.

Lauter Pumpenbetrieb

Kavitation – die Bildung und das Zusammenfallen von Dampfblasen im Pumpeneinlass – erzeugt ein deutliches Rasseln oder Schleifgeräusch und führt zu schweren Erosionsschäden an den Pumpeninnenteilen. Die Ursache liegt in einer verstopften Saugleitung, einem verstopften Saugsieb, zu kalter und zähflüssiger Flüssigkeit oder einem zu niedrigen Füllstand im Behälter. Bei der Belüftung, bei der Luft durch eine undichte Wellendichtung oder einen losen Sauganschluss angesaugt wird, entsteht ein höheres Jaulen oder Schäumen im Behälter. Beide Zustände müssen umgehend behoben werden, um eine Zerstörung der Pumpe zu vermeiden.

Externe Leckage

Austretende Hydraulikflüssigkeit stellt sowohl ein Betriebsproblem als auch eine Umwelt- und Brandgefahr dar. Undichtigkeiten bei Armaturen sind oft auf eine unsachgemäße Montage zurückzuführen – zu oder zu wenig angezogene Gewindeverbindungen, beschädigte Dichtflächen oder falsche Gewindeformen (z. B. NPT- und BSP-Mischung). Undichtigkeiten an der Zylinderstangendichtung weisen auf verschlissene oder beschädigte Stangendichtungen, zerkratzte Stangenoberflächen oder eine übermäßige seitliche Belastung der Stange hin. In jedem Fall ist die Reparatur unkompliziert, sobald die Quelle korrekt identifiziert wurde.

Best Practices für die Wartung von Hydrauliksystemen

Die majority of hydraulic system failures are preventable with structured maintenance. The following practices, applied consistently, will extend component life and reduce unplanned downtime.

• Ölprobenahme und -analyse: Nehmen Sie alle 500–1.000 Betriebsstunden eine Flüssigkeitsprobe an einer stromführenden, turbulenten Stelle im Kreislauf. Die Laboranalyse gibt Auskunft über Partikelanzahl, Viskosität, Wassergehalt, Säurezahl und elementare Verschleißmetalle. Trendergebnisse über mehrere Stichproben hinweg erkennen Probleme, bevor sie zu Fehlern führen.
• Filterwechsel termingerecht: Befolgen Sie die Herstellerintervalle oder ersetzen Sie besser die Filter, wenn die Differenzdruckanzeige in Ordnung ist. Wenn die Bypass-Anzeige aufgeplatzt ist, bedeutet dies, dass verunreinigte Flüssigkeit ungefiltert zirkuliert – ein ernstes Ereignis, das eine Untersuchung der Grundursache erfordert.
• Wartung des Behälterfüllstands und der Entlüftung: Überprüfen Sie den Füllstand bei Hochleistungsmaschinen täglich. Tauschen Sie die Entlüftungsfilter des Behälters nach Herstellerplan aus – ein verstopfter Entlüfter erzeugt im Behälter ein Vakuum, das die Kavitation begünstigt. Die meisten Entlüfter sollten alle ausgetauscht werden 1.000–2.000 Stunden in normalen Industrieumgebungen.
• Kupplung und Motorausrichtung: Eine Fehlausrichtung zwischen HPU-Motor und Pumpe führt zu radialen Seitenkräften auf das Pumpenwellenlager, das nicht dafür ausgelegt ist. Schon ein Parallelversatz von 0,1 mm kann die Lagerlebensdauer halbieren. Die Laserausrichtung während der Installation und nach jedem Motor- oder Pumpenaustausch ist die beste Praxis.
• Schlauch- und Armaturenprüfung: Hydraulikschläuche haben unabhängig vom Aussehen eine begrenzte Lebensdauer. Viele Hersteller empfehlen den Austausch von Schläuchen an einem Sechsjahreszyklus in industriellen Anwendungen. Überprüfen Sie die Schläuche vierteljährlich auf Abrieb, Knicke, Risse in der Abdeckung und Unversehrtheit der Verpressung. Ein Schlauchausfall bei 350 bar ist ein schwerwiegendes Sicherheitsereignis.
• Überprüfung des Überdruckventils: Überprüfen Sie den Öffnungsdruck des Überdruckventils jährlich mit einem kalibrierten Prüfmanometer und Durchflussmesser. Ein Überdruckventil, das unter seinen Sollwert abgedriftet ist, begrenzt die maximale Systemkraft; ein festgefressenes Ventil verhindert jeglichen Druckaufbau.

Hydraulik vs. Pneumatik vs. Elektromechanik: Wann Sie sich entscheiden sollten

Alle drei Technologien übertragen und steuern die Leistung, aber jede hat einen Leistungsbereich, in dem sie den anderen eindeutig vorzuziehen ist.

Pneumatiksysteme verwenden Druckluft mit 6–12 bar und eignen sich ideal für lineare Betätigungen mit hoher Taktzahl und geringer Beanspruchung: Spannen, Teiletransfer, kleine Pressen und pneumatische Werkzeuge. Ihre Vorteile sind Sauberkeit (keine Ölverunreinigung), schnelle Zykluszeiten und niedrige Komponentenkosten. Ihre Beschränkung liegt in der Kraftabgabe – ein Pneumatikzylinder mit 63 mm Bohrung liefert bei 6 bar etwa 1.870 N, ein Bruchteil der Leistungsfähigkeit seines hydraulischen Gegenstücks bei gleicher Bohrungsgröße.

Elektromechanische Aktoren (Servomotor-Kugelumlaufspindel oder Servomotor-Getriebe) bieten höchste Positioniergenauigkeit und einfachste Energieüberwachung. Sie sind der Hydraulik in Kraftbereichen bis ca. zunehmend konkurrenzfähig 200 kN für Linearachsen. Oberhalb dieser Schwelle werden die Motor- und Getriebegrößen unpraktisch und Hydraulikzylinder bleiben technisch und wirtschaftlich überlegen.

Hydraulik bleibt die eindeutige Wahl, wenn die Kraftanforderungen 200 kN übersteigen, wenn Stoßbelastungen und Überlasttoleranz entscheidend sind, wenn der Aktuator seine Position unter Dauerlast ohne kontinuierlichen Stromverbrauch halten muss oder wenn die Betriebsumgebung – Hitze, Vibration, Abwaschen, Explosionsgefahr – elektrische Lösungen ausschließt oder erschwert. Die Fähigkeit des Hydraulikaggregats, mehrere Aktuatoren mit unterschiedlichen Drücken und Durchflussmengen aus einer einzigen Stromquelle zu versorgen, bietet auch Vorteile in der Systemarchitektur, die mit verteilten elektromechanischen Antrieben nur schwer zu reproduzieren sind.
