Ein Hydraulikaggregat besteht aus sechs zusammenarbeitenden Funktionsgruppen: a Reservoir das die Flüssigkeit speichert und konditioniert, a Pumpe das mechanische Energie in Strömung umwandelt, an Elektromotor das die Pumpe antreibt, a Ventilbaugruppe das den Druck lenkt und reguliert, a Filterkreislauf das interne Oberflächen vor Verunreinigungen schützt, sowie unterstützende Hardware wie Kühler, Akkumulatoren, Verteiler, Dichtungen und Instrumente. Jede dieser Komponenten des Hydraulikaggregats hat einen direkten Einfluss auf die Systemdruckstabilität, die Flüssigkeitslebensdauer und darauf, wie lange das Gerät läuft, bevor es gewartet werden muss.
Die Größe und Qualität jedes Teils hängt von der Einschaltdauer, der Umgebungstemperatur und dem Druck ab, den die nachgeschalteten Aktuatoren erfordern. Eine für eine Stanzpresse gebaute Einheit, die alle paar Sekunden auslöst, benötigt eine andere Ventilreaktion und Kühlkapazität als eine Einheit, die eine statische Klemme stundenlang hält. Die Anpassung der Komponenten an den tatsächlichen Arbeitszyklus und nicht die standardmäßige Verwendung einer Katalogstandardkonfiguration macht in der Regel den Unterschied zwischen einem Aggregat, das ein Jahrzehnt hält, und einem Aggregat aus, das in zwei Jahren überholt werden muss.
Es ist auch hilfreich, sich ein Hydraulikaggregat als einen geschlossenen Kreislauf vorzustellen und nicht als eine Ansammlung einzelner Teile. Die durch den Behälter und den Filterkreislauf festgelegte Flüssigkeitsqualität beeinflusst den Pumpenverschleiß, der Pumpenverschleiß beeinflusst die interne Leckage und die Wärmeerzeugung, Wärme beeinflusst die Viskosität und die Viskosität beeinflusst, wie genau die Ventile den Durchfluss steuern können. Ein schwaches Glied in einer einzelnen Komponentengruppe zeigt sich schließlich als Symptom an einer anderen Stelle im Stromkreis, weshalb die Fehlerbehebung bei einem Aggregat fast immer mit dem Flüssigkeitszustand beginnen muss, bevor man sich ein einzelnes Teil ansieht.
In den folgenden Abschnitten werden die einzelnen Hauptkomponentengruppen, die Änderungen zwischen den Konfigurationen, die Standards und Datenpunkte, auf die sich Ingenieure bei der Spezifikation von Teilen häufig beziehen, und die Fehlermuster, die im Feld am häufigsten auftreten, erläutert.
Der Vorratsbehälter dient nicht nur dazu, Öl aufzubewahren. Es setzt eingeschlossene Luft ab, leitet Wärme über seine Oberfläche ab und ermöglicht das Herausfallen von Verunreinigungen, bevor Flüssigkeit zurück in den Pumpeneinlass gesaugt wird. Ein Behälter, der für die Förderleistung der Pumpe zu klein ist, zirkuliert heiße, belüftete Flüssigkeit, was die Oxidation beschleunigt und die Lebensdauer der Dichtungen aller anderen Komponenten im Kreislauf verkürzt.
Eine weit verbreitete Startregel bemisst das Reservoir auf das Drei- bis Fünffache des Nenndurchflusses der Pumpe in Gallonen pro Minute , ausgedrückt in Gallonen. Eine Einheit, die um eine 20-GPM-Pumpe herum aufgebaut ist, würde daher typischerweise einen 60 bis 100 Gallonen fassenden Tank verwenden, wobei das untere Ende für Einheiten reserviert ist, die bereits über eine Zusatzkühlung verfügen.
| Dienstart | Empfohlenes Tank-zu-Durchfluss-Verhältnis | Typische Schallwandkonfiguration |
|---|---|---|
| Dauerbetrieb, hohe Wärmebelastung | 4:1 bis 5:1 | Prallplatte über die gesamte Höhe mit Rückluftdiffusor |
| Intermittierender Dienst, Standard-Pressearbeit | 3:1 bis 4:1 | Teilweise Trennwand zwischen Saug- und Rücklauf |
| Mobile oder platzbeschränkte Einheiten | 2:1 bis 3:1 | Nur interner Diffusor, keine vollständige Schallwand |
Die Behälter verfügen außerdem über Füll- und Entleerungsanschlüsse, einen Entlüfter mit Trockenmittel oder Partikelelement, eine magnetische Ablassschraube zum Auffangen von eisenhaltigen Abriebrückständen und ein Schauglas oder eine Schwimmer-Füllstandsanzeige. Das Weglassen des Magnetstopfens ist eine gängige Abkürzung bei kostengünstigeren Hydraulikaggregatkonstruktionen und im Verhältnis zum Verschleißschutz eine der günstigsten Ergänzungen.
Die interne Prallplatte wird oft übersehen, aber ihre Platzierung bestimmt, wie viel Verweilzeit die Flüssigkeit hat, bevor sie zurück in die Pumpe gesaugt wird. Eine zu nahe an der Ansaugöffnung angebrachte Prallplatte verkürzt die effektive Absetzstrecke und lässt belüftete Flüssigkeit schneller zirkulieren, als sie entgasen kann. Rücklaufleitungen werden normalerweise in einem 45-Grad-Winkel geschnitten und unterhalb der Flüssigkeitsoberfläche positioniert, um Spritzer und Schaumbildung zu reduzieren, und ein Diffusoranschluss an der Rücklaufleitung verteilt den Fluss über einen größeren Bereich, anstatt einen Hochgeschwindigkeitsstrom direkt auf die Tankwand zu richten.
Aus Kostengründen bleibt Kohlenstoffstahl das Standardmaterial für Behälter, das normalerweise mit einer Innenbeschichtung versehen ist, die gegen die jeweilige Art der verwendeten Flüssigkeit beständig ist, da Mineralöl, Wasser-Glykol und biologisch abbaubare Flüssigkeiten jeweils unterschiedlich mit unbehandeltem Stahl interagieren. Behälter aus rostfreiem Stahl kommen bei Geräten in Lebensmittel-, Nass- oder korrosiven Umgebungen zum Einsatz, bei denen ein Versagen der Beschichtung ein Kontaminationsrisiko mit sich bringen würde. Bei mobilen und gewichtsempfindlichen Modellen kommen Aluminiumtanks zum Einsatz, bei denen eine gewisse Beulfestigkeit gegen eine deutliche Gewichtsreduzierung eingetauscht wird.
Die Flüssigkeit selbst ist eine Arbeitskomponente und nicht nur ein Medium, und die Wahl der falschen Qualität beeinträchtigt alle anderen Teile im Kreislauf, unabhängig davon, wie gut diese Teile spezifiziert sind.
Die Viskosität wird im Allgemeinen durch die ISO-Klasse spezifiziert, wobei ISO 32 und ISO 46 die meisten Industrieanwendungen in gemäßigtem Klima abdecken und ISO 68 Einheiten vorbehalten ist, die bei konstant hohen Umgebungstemperaturen betrieben werden. Wenn eine Flüssigkeit betrieben wird, die für die Betriebstemperatur zu dünn ist, erhöht sich die interne Leckage an der Pumpe und den Ventilen, was den volumetrischen Wirkungsgrad verringert, während eine zu dicke Flüssigkeit die Pumpeneinlassbeschränkung erhöht und dazu führen kann, dass die Pumpe bei Kälte beim Start verhungert. Ein Viskositätsindex über 100 zeigt an, dass die Flüssigkeit bei steigender Temperatur nicht dünner wird, was bei Geräten, die großen jahreszeitlichen Temperaturschwankungen unterliegen, von größerer Bedeutung ist als bei klimatisierten Inneninstallationen.
Die Pumpe stellt die Durchflussmenge und in Kombination mit der Einstellung des Überdruckventils den maximalen Arbeitsdruck der gesamten Einheit ein. Drei Pumpenarchitekturen decken den Großteil der industriellen Hydraulikaggregatkonstruktionen ab.
Eine Pumpe mit fester Verdrängung liefert unabhängig von der Last einen konstanten Durchfluss bei einer bestimmten Wellengeschwindigkeit, wobei überschüssiger Durchfluss als Wärme über das Überdruckventil geleitet wird. Eine druckkompensierte Pumpe mit variabler Verdrängung reduziert ihre eigene Leistung, sobald das System den eingestellten Druck erreicht, wodurch die Wärmeerzeugung und der Stromverbrauch bei Geräten mit langen Verweilzeiten erheblich reduziert werden. Die höheren Anschaffungskosten einer variablen Pumpe amortisieren sich häufig innerhalb weniger Jahre durch geringere Kühl- und Energiekosten bei Einheiten, die den größten Teil ihres Zyklus damit verbringen, den Druck zu halten, anstatt den Durchfluss zu bewegen.
Die meisten Industriepumpen werden über ein Glockengehäuse und eine flexible Kupplung direkt am Motor montiert und nicht über einen Riemenantrieb, wodurch die Wellenausrichtung konstant bleibt und der Wartungsaufwand für die Riemenspannung vermieden wird. Die Wahl des Kupplungsmaterials ist wichtiger, als es den Anschein macht – eine zu steife Kupplung überträgt Motorvibrationen direkt auf die Pumpenwelle und beschleunigt den Lagerverschleiß, während eine zu weiche Kupplung bei plötzlichen Lastumkehrungen zum Stillstand kommen kann. Die Ausrichtungstoleranz zwischen Motor- und Pumpenwelle liegt normalerweise bei wenigen Tausendstel Zoll, da sich eine Fehlausrichtung über diesen Bereich hinaus als vorzeitige Undichtigkeit der Wellendichtung bemerkbar macht, lange bevor sie die Leistung beeinträchtigt.
Eine neue Kolbenpumpe arbeitet typischerweise mit einem volumetrischen Wirkungsgrad von 92 bis 97 Prozent, was bedeutet, dass nur ein kleiner Prozentsatz der theoretischen Leistung durch internen Schlupf verloren geht. Wenn die Pumpe verschleißt, nimmt der Schlupf zu und der Druck bleibt unter Last weniger stabil, obwohl die Pumpe möglicherweise immer noch normal startet und läuft. Die Verfolgung des Ausgangsdurchflusses oder des Druckabfalls unter einer konstanten Last im Laufe der Zeit gibt eine viel frühere Warnung vor Pumpenverschleiß als das Warten auf einen vollständigen Ausfall.
Der Motor muss dem Leistungsbedarf der Pumpe bei dem vorgesehenen Betriebsdruck entsprechen, nicht nur der Förderleistung. Die Leistung eines Hydraulikkreislaufs wird aus Durchfluss und Druck zusammen berechnet. Daher kann eine Pumpe, deren Durchfluss allein bescheiden aussieht, immer noch einen großen Motor erfordern, wenn von ihr erwartet wird, dass sie kontinuierlich hohen Druck hält.
| Motorrahmen | Gemeinsamer PS-Bereich | Typische Anwendung |
|---|---|---|
| NEMA 56C / 143TC-145TC | 1 bis 5 PS | Kleine mobile Einheiten, Ein-Aktor-Hebebühnen |
| 184TC-215TC | 7,5 bis 20 PS | Standard-Industriepressen und -klemmen |
| 254TC und größer | 25 PS und mehr | Kontinuierlich arbeitende Industriemaschinen, Spritzguss |
TEFC-Motoren (vollständig geschlossene, lüftergekühlte Motoren) dominieren bei der Installation industrieller Hydraulikaggregate, da die Pumpenseite Ölnebel und Partikeln in der Luft ausgesetzt ist. Hier spielt auch der Arbeitszyklus eine Rolle: Ein Motor, der für den Dauerbetrieb (S1) ausgelegt ist, läuft über eine Acht-Stunden-Schicht kühler als ein Motor, der nur für den intermittierenden Betrieb ausgelegt ist, selbst wenn beide die gleiche Leistung auf dem Typenschild haben.
Der Direktstart am Netz ist bei kleineren Motoren üblich, erzeugt jedoch einen Einschaltstrom, der um ein Vielfaches höher ist als der Nennbetriebsstrom, was in Anlagen mit eingeschränkter Stromversorgung oder bei Geräten, die während einer Schicht häufig starten und stoppen, ein Problem darstellen kann. Sanftstarter und Frequenzumrichter reduzieren diesen Einschaltstrom, und ein Frequenzumrichter ermöglicht zusätzlich die Reduzierung der Motordrehzahl in bedarfsarmen Perioden des Zyklus, was sowohl den Energieverbrauch als auch die Geräuschentwicklung senkt. Bei Geräten mit Festverdrängungspumpe ist die Kombination mit einem VFD eine der wirksameren Nachrüstmaßnahmen zur Reduzierung des Standby-Energieverbrauchs, ohne die Pumpe selbst auszutauschen.
Bei den Motorangaben auf dem Typenschild wird von einer Standardumgebungstemperatur ausgegangen, üblicherweise 40 °C. Einheiten, die in geschlossenen Schränken, in heißen Maschinenräumen oder in direktem Sonnenlicht installiert sind, laufen oft bei einer höheren Umgebungstemperatur als dieser Grundtemperatur, und die nutzbare Leistung des Motors muss entsprechend reduziert werden, sonst läuft der Motor heißer als seine Isolationsklasse angegeben ist, was die Wicklungslebensdauer verkürzt, lange bevor ein mechanischer Fehler auftritt.
Ventile bestimmen das Verhalten eines Hydraulikaggregats. In fast jedem Aufbau sind drei Ventilfamilien enthalten, neben mehreren Spezialventiltypen, die in anspruchsvolleren Kreisläufen verwendet werden.
Magnetisch betätigte Wegeventile leiten den Durchfluss, um einen Aktuator auszufahren, einzufahren oder zu halten. Die Spulenkonfiguration bestimmt, ob der Kreislauf im Ruhezustand eine offene Mitte, eine geschlossene Mitte oder eine Tandemmitte hat, was sich wiederum darauf auswirkt, wie sich die Pumpe verhält, wenn das Ventil nicht verschoben wird. Die Reaktionszeit eines Standard-Nassanker-Magnetventils liegt typischerweise im Bereich von 20 bis 50 Millisekunden, während Proportional-Wegeventile einen Teil dieser Geschwindigkeit für einen kontrollierten, rampenförmigen Übergang eintauschen, der die Stoßbelastung des Aktuators und der angeschlossenen Struktur reduziert.
Das Überdruckventil legt die absolute Druckobergrenze des Kreislaufs fest und schützt alle nachgeschalteten Komponenten vor einer Überlastung. Er wird normalerweise 10 bis 20 Prozent über dem höchsten Arbeitsdruck eingestellt, den das System benötigt, um Spielraum zu schaffen, ohne im Normalbetrieb Energie über den Entlastungspfad zu verschwenden. Vorgesteuerte Überdruckventile haben eine engere Drucktoleranz bei schwankendem Durchfluss als direkt wirkende Überdruckventile und sind die Standardwahl für alle Kreisläufe über etwa 10 GPM.
Nadelventile, druckkompensierte Durchflussregler und Durchflussteiler steuern die Antriebsgeschwindigkeit unabhängig von Lastschwankungen. Druckkompensierte Versionen halten eine eingestellte Durchflussrate auch bei Lastdruckänderungen aufrecht, was bei jeder Anwendung wichtig ist, bei der eine gleichbleibende Zykluszeit erforderlich ist, wie z. B. synchronisiertes Spannen.
Bei vertikalen Stellantrieben verhindert ein Ausgleichsventil, dass eine überlaufende Last frei fällt, wenn ein Schlauch reißt oder ein Wegeventil das Signal verliert, indem es den Gegendruck auf der Auslassseite des Stellantriebs aufrechterhält, bis die Einlassseite aktiv mit Druck beaufschlagt wird. Lasthalteventile dieser Art gelten als sicherheitskritische Bauteile überall dort, wo ein unkontrolliertes Absenken eine Gefahr darstellen würde, wie zum Beispiel bei Hebebühnen oder Pressenstempeln.
Ventilverteiler kombinieren zunehmend mehrere dieser Funktionen in einem einzigen gegossenen oder gebohrten Block, wodurch die Anzahl externer Anschlüsse und Leckstellen im Vergleich zu einem Stapel separat verrohrter Ventile verringert wird.
Kontamination ist für die meisten ungeplanten Ausfälle hydraulischer Komponenten verantwortlich, und die Filterung ist die primäre Abwehrmaßnahme. Ein gut spezifiziertes Hydraulikaggregat nutzt die Filterung an mehr als einem Punkt im Kreislauf, anstatt sich auf eine einzige Filterposition zu verlassen.
| Standort filtern | Typische Mikron-Bewertung | Hauptzweck |
|---|---|---|
| Saugsieb | 100 bis 150 Mikrometer | Schützt den Pumpeneinlass vor grobem Schmutz |
| Druckleitungsfilter | 10 bis 25 Mikrometer | Schützt Ventile und Zylinder hinter der Pumpe |
| Rücklauffilter | 10 bis 25 Mikrometer | Fängt Verschleißrückstände auf, bevor sie wieder in den Behälter gelangen |
Die Flüssigkeitsreinheit wird üblicherweise mithilfe der Partikelzählung nach ISO 4406 verfolgt, die drei Zahlen meldet, die die Partikelanzahl bei 4, 6 und 14 Mikrometern darstellen. Ein Code wie 18/16/13 ist ein realistisches Ziel für einen Industriekreislauf mit mittlerem Druck, während Proportional- und Servoventile im Allgemeinen einen strengeren Code im Bereich 16/14/11 erfordern. Eine optische oder elektrische Verstopfungsanzeige ermöglicht es dem Wartungspersonal, Elemente basierend auf dem tatsächlichen Zustand statt in einem festen Kalenderintervall auszutauschen, was sowohl vorzeitige Elementwechsel als auch das Risiko verringert, dass die Filterkapazität überschritten wird.
Die Leistung eines Filterelements wird oft als Beta-Verhältnis ausgedrückt, das die Anzahl der Partikel über einer bestimmten Größe vor und nach dem Element vergleicht. Ein Beta-Verhältnis von 200 bei 10 Mikrometern bedeutet, dass der Filter 199 von 200 Partikeln dieser Größe oder größer entfernt und gilt als hocheffiziente Bewertung für einen Druckleitungsfilter. Das Beta-Verhältnis ist wichtiger als die Mikron-Bewertung allein, da zwei Filter, die mit der gleichen Mikron-Größe beworben werden, je nach Medienkonstruktion eine sehr unterschiedliche tatsächliche Aufnahmeeffizienz haben können.
Einige Hydraulikaggregate verfügen über einen speziellen Offline-Filtrationskreislauf, der unabhängig vom Arbeitszyklus des Hauptkreislaufs kontinuierlich mit einer kleinen Hilfspumpe betrieben wird. Diese Nierenschleifen-Anordnung hält den Behälter auch dann sauber, wenn die Hauptpumpe im Leerlauf ist, und ist bei großvolumigen Behältern üblich, bei denen die Inline-Filtration allein nicht das gesamte Flüssigkeitsvolumen oft genug umdrehen kann, um ein strenges Reinheitsziel einzuhalten.
Ein Akkumulator speichert hydraulische Energie unter Druck, indem er einen Kolben, eine Blase oder eine Membran verwendet, um die Flüssigkeit von einem vorgeladenen Gasvolumen, fast immer Stickstoff, zu trennen. In einem Hydraulikaggregat erfüllen Akkumulatoren mehrere unterschiedliche Zwecke.
Blasenspeicher sind im allgemeinen industriellen Einsatz die häufigste Wahl, da sie ein gutes Gleichgewicht zwischen Reaktionsgeschwindigkeit und Kosten bieten. Der Vorfülldruck ist normalerweise auf etwa 90 Prozent des minimalen Systembetriebsdrucks eingestellt und muss regelmäßig überprüft werden, da die Stickstofffüllung durch das Blasenmaterial mit der Zeit langsam abnimmt.
Kolbenspeicher verwenden einen frei schwebenden Kolben anstelle einer flexiblen Blase, um Gas und Flüssigkeit zu trennen, wodurch sie größere Volumina und höhere Zyklusraten bewältigen können, ohne Ermüdungsprobleme zu haben, die die Lebensdauer der Blase bei konstantem, schnellem Radfahren begrenzen. Sie treten häufiger bei Industriepressen und Testgeräten im Dauerbetrieb auf, bei denen der Akku pro Schicht Tausende von Lade- und Entladezyklen durchläuft.
Jede Ineffizienz in einem Hydraulikkreislauf zeigt sich als Wärme, und überschüssige Wärme ist eine der schnellsten Möglichkeiten, sowohl die Flüssigkeit als auch die Dichtungen im gesamten Gerät zu beschädigen. Luftgekühlte Wärmetauscher verwenden einen lüfterbetriebenen Kühlerkern und eignen sich für Installationen, bei denen Umgebungsluft und kein Wasser verfügbar ist, während wassergekühlte Rohrbündelwärmetauscher eine gleichmäßigere Kühlung in heißen oder staubigen Umgebungen bieten, aber eine gekühlte oder Durchlaufwasserversorgung erfordern.
Die Kühlleistung wird im Allgemeinen an die Wärmelast angepasst, die durch den Bypass des Überdruckventils, den Druckabfall an den Ventilen und die Ineffizienz der Pumpe erzeugt wird, und nicht nur an die Motorleistung. Geräte, bei denen eine Pumpe mit fester Verdrängung über lange Verweilzeiten gegen ein Ventil mit geschlossener Mittelstellung betrieben wird, erzeugen deutlich mehr Wärme als eine Pumpe mit variabler Verdrängung, die die gleiche Aufgabe erfüllt, und die Kühlerspezifikation sollte diesen Unterschied widerspiegeln und nicht eine allgemeine Faustregel auf Pferdestärkenbasis.
Ein thermostatisch gesteuerter Lüfter oder ein Bypassventil am wassergekühlten Kreislauf verhindert, dass die Flüssigkeitstemperatur zu stark in die eine oder andere Richtung schwankt, da zu kühl laufende Flüssigkeit die Viskosität erhöht und den Pumpeneinlass verengt, während zu heiße Flüssigkeit die Viskosität und Filmfestigkeit verringert.
Luftgekühlte Geräte vermeiden die Probleme bei der Installation, Wasseraufbereitung und Abflussgenehmigung, die ein wassergekühltes System mit sich bringt, was sie zur einfacheren Wahl für die meisten eigenständigen Industrieanlagen macht. Wassergekühlte Einheiten hingegen halten unabhängig von den Umgebungsluftbedingungen eine stabilere Flüssigkeitstemperatur und nehmen weniger Platz um die Einheit herum ein, was in Einrichtungen wichtig ist, in denen der Platz auf dem Boden oder der Luftstrom begrenzt ist. Einige größere Anlagen verwenden einen Wasser-Luft-Kühler mit geschlossenem Kreislauf, um die Stabilität der Wasserkühlung ohne die Wasserverbrauchs- und Entladungsprobleme eines offenen Durchlaufsystems zu erreichen.
Verteilerblöcke vereinen die Ventilmontage und die internen Anschlüsse in einem einzigen bearbeiteten oder gegossenen Körper und reduzieren so die Anzahl der externen Schlauchleitungen und die damit verbundenen Leckstellen. Patronenventile, die direkt in die Hohlräume des Verteilers eingeschraubt werden, haben bei neuen Hydraulikaggregaten weitgehend ältere Stapelventilbaugruppen ersetzt, da sie sowohl den Platzbedarf als auch den Montageaufwand reduzieren.
Schläuche werden nach Arbeitsdruck, Berstdruck und Biegeradius bewertet, und unterdimensionierte Schläuche sind eine der häufigsten Ursachen für Druckabfall, der fälschlicherweise als Pumpen- oder Ventilproblem diagnostiziert wird. O-Ring-Gleitringdichtungen und O-Ring-Nabenverschraubungen werden heute gegenüber älteren Bördelverschraubungen in Kreisläufen mit höherem Druck bevorzugt, da sie zuverlässig abdichten, ohne sich allein auf das Metall-zu-Metall-Drehmoment verlassen zu müssen, wodurch Leckagen an den Verbindungspunkten über die gesamte Lebensdauer der Einheit reduziert werden.
Feste Rohrleitungen aus Stahl oder Edelstahl werden im Allgemeinen für dauerhafte Leitungen zwischen Behälter, Pumpe und Verteiler bei stationären Einheiten verwendet, da starre Rohrleitungen abriebfest sind und über die gesamte Lebensdauer der Anlage länger halten als Schläuche. Flexible Schläuche sind für Verbindungen mit beweglichen Komponenten, wie z. B. einem beweglichen Zylinder, oder für Abschnitte reserviert, die eine Vibrationsisolierung von Pumpe und Motor erfordern. Durch die richtige Mischung der beiden, anstatt aus Bequemlichkeitsgründen bei der Montage einen Schlauch für einen gesamten festen Kreislauf zu verlegen, wird das Wartungsintervall zwischen Leckreparaturen erheblich verlängert.
Die Leitungsdimensionierung ist im Allgemeinen so eingestellt, dass die Flüssigkeitsgeschwindigkeit innerhalb akzeptierter Bereiche bleibt – ungefähr 2 bis 4 Fuß pro Sekunde bei Saugleitungen, 10 bis 15 Fuß pro Sekunde bei Druckleitungen und 10 bis 15 Fuß pro Sekunde bei Rücklaufleitungen. Unterdimensionierte Leitungen erhöhen die Geschwindigkeit über diese Bereiche hinaus, was den Druckabfall erhöht, zusätzliche Wärme erzeugt und in Saugleitungen insbesondere das Risiko von Kavitation am Pumpeneinlass erhöht.
Dichtungen erhalten selten die gleiche Aufmerksamkeit wie Pumpen oder Ventile, wenn ein Hydraulikaggregat spezifiziert wird, aber Dichtungsausfälle sind einer der häufigsten Gründe, warum ein Gerät ungeplant repariert wird.
Die Rotationswellendichtung an der Antriebswelle der Pumpe ist ständiger Rotation und jeglicher Fehlausrichtung in der Motorkupplung ausgesetzt, was sie zu einer der Dichtungsstellen mit dem höchsten Verschleiß am gesamten Gerät macht. Das Material der Wellendichtung muss auf die Art der verwendeten Flüssigkeit abgestimmt sein, da eine für Mineralöl geeignete Dichtungsmasse bei Kontakt mit bestimmten feuerfesten oder biologisch abbaubaren Flüssigkeiten schnell zerfallen kann.
Verteiler- und Ventilmontageflächen basieren auf statischen O-Ringen oder Dichtungen anstelle dynamischer Dichtungen, und diese haben im Allgemeinen eine längere Lebensdauer, da sie keiner ständigen Bewegung ausgesetzt sind. Ihr Versagen ist eher auf ein falsches Schraubendrehmoment beim Zusammenbau oder die Wiederverwendung einer Dichtung zurückzuführen, die bei einem Ventilwechsel hätte ausgetauscht werden sollen, als auf Probleme mit der Flüssigkeitskompatibilität.
| Flüssigkeitstyp | Allgemein kompatibles Dichtungsmaterial | Hinweis |
|---|---|---|
| Mineralöl | Nitril (Buna-N) | Standardeinstellung für die meisten industriellen Schaltkreise |
| Feuerbeständiges Wasser-Glykol | EPDM | Nitril zersetzt sich in der Wasser-Glykol-Flüssigkeit mit der Zeit |
| Phosphatester | Fluorkohlenstoff (Viton) | EPDM und Nitril sind beide ungeeignet |
Die Instrumentierung verwandelt ein Hydraulikaggregat von einem versiegelten Kasten in etwas, das ohne Demontage diagnostiziert werden kann. Zur Mindestinstrumentierung der meisten Industrieanlagen gehören ein Manometer mit Absperrventil zum Schutz des Manometers vor Pulsationen, ein Flüssigkeitsstand- und Temperaturmessgerät am Behälter sowie eine Verstopfungsanzeige an den Filtergehäusen.
| Instrument | Was es überwacht | Warum es wichtig ist |
|---|---|---|
| Druckwandler | Systemdruck, elektrisch ablesbar | Ermöglicht SPS-Überwachung und druckbasierte Verriegelungen |
| Temperaturschalter | Temperatur der Behälterflüssigkeit | Löst Kühlung oder Abschaltung aus, bevor die Viskosität zusammenbricht |
| Niveauschalter | Flüssigkeitsstand im Behälter | Verhindert Pumpenkavitation aufgrund von niedrigem Flüssigkeitsstand |
| Filterverstopfungsanzeige | Druckdifferenz über dem Filterelement | Markiert den Elementaustausch basierend auf dem tatsächlichen Zustand |
Das Hinzufügen elektrischer Ausgänge zu diesen Instrumenten, anstatt sich nur auf visuelle Anzeigen zu verlassen, ermöglicht es einer SPS oder einem Bedienfeld, das Gerät automatisch abzuschalten, bevor ein niedriger Füllstand oder eine Übertemperatur zu Schäden führt, was weitaus kostengünstiger ist als die Reparatur, die auf eine ignorierte Warnung folgt.
Bei größeren Installationen speist die Instrumentierung zunehmend einen Datenhistoriker oder eine Fernüberwachungsplattform statt nur ein lokales Panel, sodass das Wartungspersonal Druck- und Temperaturtrends über Wochen oder Monate hinweg verfolgen kann, anstatt nur auf einen Alarm zu reagieren. Eine allmähliche Abweichung dieser Trends – eine langsam ansteigende Grundtemperatur oder ein Überdruckventil, das häufiger als früher umgeht – ist häufig die früheste verfügbare Warnung vor sich entwickelndem Pumpen- oder Kühlerverschleiß, lange bevor das Gerät einen Alarm auslöst oder völlig ausfällt.
Standalone-Hydraulikaggregate mit einfacher Ein/Aus- oder manueller Ventilsteuerung machen immer noch einen großen Teil der Installationen aus, aber die Integration mit einer SPS oder einer speziellen Hydrauliksteuerung ist bei allen Anwendungen, bei denen Zykluszeit, Sequenzierung oder Sicherheitsverriegelungen wichtig sind, zum Standard geworden.
Ein diskretes Steuerschema schaltet Magnetventile vollständig ein oder aus, was für einfache Ausfahr-, Einfahr- und Haltesequenzen ausreicht. Stattdessen modulieren Proportional- und Servosteuerung die Ventilposition kontinuierlich und ermöglichen so eine kontrollierte Beschleunigung, Verzögerung und Positionierung in der Mitte des Hubs. Die Proportionalsteuerung erhöht die Kosten und erfordert eine strengere Flüssigkeitsreinheit, aber sie ermöglicht es einem Hydraulikaggregat, die gleichmäßige, positiongenaue Bewegung zu erreichen, die manchmal von pneumatischen oder elektromechanischen Aktuatoren besser bewältigt werden kann.
Druckschalter, Schutzverriegelungen und Not-Aus-Schaltkreise werden üblicherweise direkt mit dem Motorstarter und dem Steuerkreis des Wegeventils verkabelt, sodass bei einem Sicherheitsereignis sowohl der elektrische Antrieb als auch der Hydraulikdruck gleichzeitig entfernt werden, anstatt sich auf eine reine Software-Reaktion zu verlassen, die durch einen Fehler im Steuerungssystem verzögert werden könnte.
Die Energiekosten über die Lebensdauer eines Hydraulikaggregats übersteigen häufig den ursprünglichen Kaufpreis der Ausrüstung, sodass die Effizienz eher ein eigenständiger Faktor bei der Komponentenauswahl als ein zweitrangiges Kriterium ist.
Diese Entscheidungen interagieren miteinander: Eine Verstellpumpe in Kombination mit einem VFD-angetriebenen Motor und einem Load-Sensing-Verteiler kann den Stromverbrauch im Vergleich zu einer Basislinie mit fester Verdrängung und fester Drehzahl bei derselben Anwendung erheblich senken, obwohl die tatsächlichen Einsparungen stark davon abhängen, wie viel des Arbeitszyklus bei Teilbedarf im Vergleich zu Vollstrombetrieb verbracht wird.
Die oben behandelten Komponentengruppen gelten sowohl für mobile als auch für stationäre Hydraulikaggregate, die spezifische Hardware, die innerhalb jeder Gruppe ausgewählt wird, unterscheidet sich jedoch häufig erheblich zwischen den beiden.
| Komponente | Stationäre Industrieanlage | Mobile Einheit |
|---|---|---|
| Stromquelle | Fester Elektromotor | Zapfwelle, Motorpumpe oder batterieelektrischer Motor |
| Reservoirmaterial | Kohlenstoff oder Edelstahl | Aluminium zur Gewichtsreduzierung |
| Kühlung | Luft- oder Wasserwärmetauscher | Ram-Air- oder lüfterunterstützte Luftkühlung |
| Gehäuse | Offener Rahmen oder schallgedämpftes Gehäuse | Versiegeltes, vibrationsisoliertes Fach |
Vibration ist der größte zusätzliche Designfaktor bei mobilen Einheiten. Komponenten, die jahrelang ungestört auf einem stationären Industrieboden stehen würden, benötigen Sicherungsscheiben, Schraubensicherungsmittel und vibrationsbeständige Schlauchklemmen auf einem mobilen Fahrgestell, da anhaltende Vibrationen auf der Straße oder im Gelände Standardbefestigungen und -armaturen viel schneller lockern, als dies bei einer stationären Installation jemals der Fall wäre.
Die meisten Ausfälle von Hydraulikaggregaten sind auf eine von drei Grundursachen zurückzuführen: Verschmutzung, Belüftung oder Hitze. Durch das Erkennen der frühen Symptome jedes einzelnen Problems kann das Wartungspersonal eingreifen, bevor eine Komponente tatsächlich ausfällt.
| Symptom | Wahrscheinlich betroffene Komponente | Häufige Grundursache |
|---|---|---|
| Jaulendes oder Kavitationsgeräusch an der Pumpe | Pumpe, Saugsieb | Niedriger Flüssigkeitsstand, verstopftes Sieb oder Luftleck auf der Saugseite |
| Schwammige oder verzögerte Reaktion des Zylinders | Wege- oder Stromregelventil | Belüftete Flüssigkeit oder verschlissene Ventilspule |
| Allmählicher Druckabfall unter Last | Pumpe, Überdruckventil | Interner Verschleiß durch verunreinigte Flüssigkeit |
| Steigende Flüssigkeitstemperatur im Laufe der Schicht | Kühler, Überdruckventil | Unterdimensionierte Kühlung oder Bypass mit übermäßiger Entlastung |
| Vernünftige Armaturen und Schlauchenden | Armaturen, Schlauchleitungen | Vibrationsermüdung oder falsches Drehmoment beim Einbau |
| Unregelmäßige Anzeige des Manometers oder Wandlers | Messgerätisolator, Wandlerverkabelung | Pulsationsschaden oder eine lockere elektrische Verbindung |
Ein vorbeugender Plan, der auf Flüssigkeitsprobenentnahmen, geplanten Filterwechseln basierend auf Verstopfungsindikatoren statt auf festen Intervallen und regelmäßigen Vorladeprüfungen des Akkumulators basiert, erkennt die große Mehrheit dieser Fehlermuster, während ihre Behebung noch kostengünstig ist.
Die vierteljährliche Flüssigkeitsprobenahme ist eine übliche Grundlinie für Geräte im kontinuierlichen Industriebetrieb. Bei Geräten mit hochpräzisen Proportional- oder Servokreisläufen, bei denen ein geringer Anstieg der Partikelanzahl einen großen Einfluss auf die Ventilreaktion hat, wird die Probenahme auf ein monatliches Intervall verschoben. Die Probenahme aus einer stromführenden Leitung statt aus dem Behälterboden liefert ein repräsentativeres Bild davon, was tatsächlich durch die Pumpe und die Ventile zirkuliert.
Standardmäßige Kataloggeräte decken einen großen Teil der Anwendungen ab, aber kundenspezifische Konstruktionen sind üblich, wenn Platzbedarf, Lärm, Arbeitszyklus oder Umweltbelastung außerhalb der Standardbereiche liegen. Ein paar praktische Fragen prägen die meisten kundenspezifischen Spezifikationen.
Wenn Sie diese Antworten direkt vor der Komponentenauswahl erhalten, vermeiden Sie die teuerste Art von Nacharbeit: nach der Installation festzustellen, dass die Pumpe, der Motor oder das Kühlpaket für reale Betriebsbedingungen zu klein dimensioniert sind.
Wenn sich ein Hydraulikaggregat in der Nähe einer Bedienerstation oder in einer geräuschempfindlichen Anlage befindet, kann ein schallgedämpftes Gehäuse um die Pumpe und den Motor den wahrgenommenen Lärm erheblich reduzieren, was häufig kostengünstiger ist als der alleinige Wechsel des Pumpentyps. Bei der Gehäusekonstruktion muss ein Gleichgewicht zwischen akustischer Dämpfung und ausreichender Belüftung hergestellt werden, da ein abgedichtetes Gehäuse, das die Wärme um Motor und Pumpe herum speichert, die Lebensdauer der Komponenten verkürzt, auch wenn es das Gerät leiser macht.
Bei richtiger Filterung und Flüssigkeitswartung laufen die Strukturkomponenten eines Hydraulikaggregats in der Regel 15 bis 20 Jahre, obwohl Pumpen, Dichtungen und Schläuche Verschleißteile sind, die lange vorher in kürzeren Zyklen erneuert oder ausgetauscht werden.
Die Wechselintervalle hängen von der Betriebstemperatur und der Kontaminationskontrolle ab und nicht von einer festen Anzahl von Stunden. Viele Industrieanlagen arbeiten mit jährlichen oder zweijährlichen Flüssigkeitswechseln, wenn die Filterung die Partikelanzahl niedrig hält und die Temperatur unter Kontrolle bleibt. Die Flüssigkeitsprobenahme ist jedoch ein zuverlässigerer Anhaltspunkt als ein Kalenderdatum allein.
In den meisten Fällen ist hierfür ein Austausch der Pumpe und häufig auch des Montageadapters erforderlich, da sich die beiden Pumpentypen nicht nur in der Steuerungslogik, sondern auch mechanisch unterscheiden. Im Allgemeinen ist es praktischer, den richtigen Pumpentyp im Voraus anhand des Arbeitszyklus anzugeben, als eine spätere Aufrüstung einzuplanen.
Ein Kühler, der auf dem Papier richtig dimensioniert ist, weist immer noch eine unzureichende Leistung auf, wenn der Lüfter oder der Wasserdurchfluss eingeschränkt ist, wenn das Entlastungsventil aufgrund eines Ventil- oder Druckeinstellungsproblems mehr Durchfluss als vorgesehen durchlässt oder wenn die Viskositätsklasse der Flüssigkeit nicht mit dem Betriebstemperaturbereich übereinstimmt.
Blasenspeicher reagieren schneller und kosten weniger für die allgemeine Stoßdämpfung und Druckglättung, während Kolbenspeicher größere Volumina und höhere Zyklusraten dauerhafter bewältigen, wodurch sie sich besser für Anwendungen mit häufigen Bedarfsspitzen bei großen Volumina eignen.
Ein Saugsieb schützt den Pumpeneinlass vor grobem Schmutz und ist bewusst grob, typischerweise 100 bis 150 Mikrometer, um den Pumpeneinlassfluss nicht zu behindern. Ein Druckleitungsfilter ist viel feiner, typischerweise 10 bis 25 Mikrometer, und schützt die empfindlicheren Ventile und Zylinder stromabwärts der Pumpe.
Der Druck, der ohne Last konstant bleibt, aber abfällt, sobald ein Aktuator aktiviert wird, weist normalerweise auf internen Pumpenverschleiß oder ein Entlastungsventil hin, das früher als seinen Sollwert öffnet. Beides verringert den effektiven Durchfluss, der verfügbar ist, sobald das System tatsächlich arbeitet und nicht im Leerlauf.
Dickere Flüssigkeiten können nicht durch die kleinen inneren Durchgänge in einem Wege- oder Proportionalventil fließen, wodurch die Schieberbewegung und die Reaktion des Stellantriebs verlangsamt werden. Aus diesem Grund kommt es bei Geräten, die über Nacht in unbeheizten Räumen im Leerlauf stehen, häufig zu einer Kaltstartverzögerung, und einige Installationen fügen eine Tankheizung oder einen Aufwärmzyklus hinzu, bevor sie unter kalten Bedingungen mit voller Geschwindigkeit laufen.
Ein vorgesteuertes Rückschlagventil ermöglicht den freien Durchfluss in eine Richtung und blockiert gleichzeitig den Rückfluss, bis es durch ein Pilotdrucksignal absichtlich geöffnet wird. Dies wird üblicherweise verwendet, um einen Zylinder ohne Drift in Position zu halten, selbst wenn das Wegeventil zentriert ist und kein aktiver Druck angelegt wird.
Dieses Hydraulikaggregat des vollelektrischen Staplers ist speziell für vollelektrische Stapler konzipiert. Es besteht aus einer Hochdruck-Zahnradp...
Details anzeigen
Auch dieses Hydraulikaggregat ist speziell auf den Spannzylinder der Maschine abgestimmt. Es ist durch eine Hochdruck-Zahnradpumpe, einen Wechselst...
Details anzeigen
Dieses Hydraulikaggregat wurde speziell für die Lagerspültür entwickelt und ist mit einer Hochdruck-Zahnradpumpe, einem Wechselstrommotor, einem ze...
Details anzeigen
Dieses Hydraulikaggregat wurde speziell für eine hydraulische Straßensperre zur Terrorismusbekämpfung entwickelt. Es besteht aus einer Hochdruck-Za...
Details anzeigen
Dieses bidirektionale Ölbad-Pumpenaggregat ist für verschiedene Arten mechanischer Geräte konzipiert. Es integriert eine bidirektionale Hochdruck-Z...
Details anzeigen
Dieses ölgetauchte Doppel-Actina-Aggregat ist für effiziente, kompakte und geräuscharme Anwendungen konzipiert und integriert eine Hochdruck-Zahnra...
Details anzeigen
Der modulare Hydraulikventilblock verwendet ein modulares integriertes Design, um mehrere Hydraulikventile präzise zu kombinieren, wodurch die Syst...
Details anzeigen

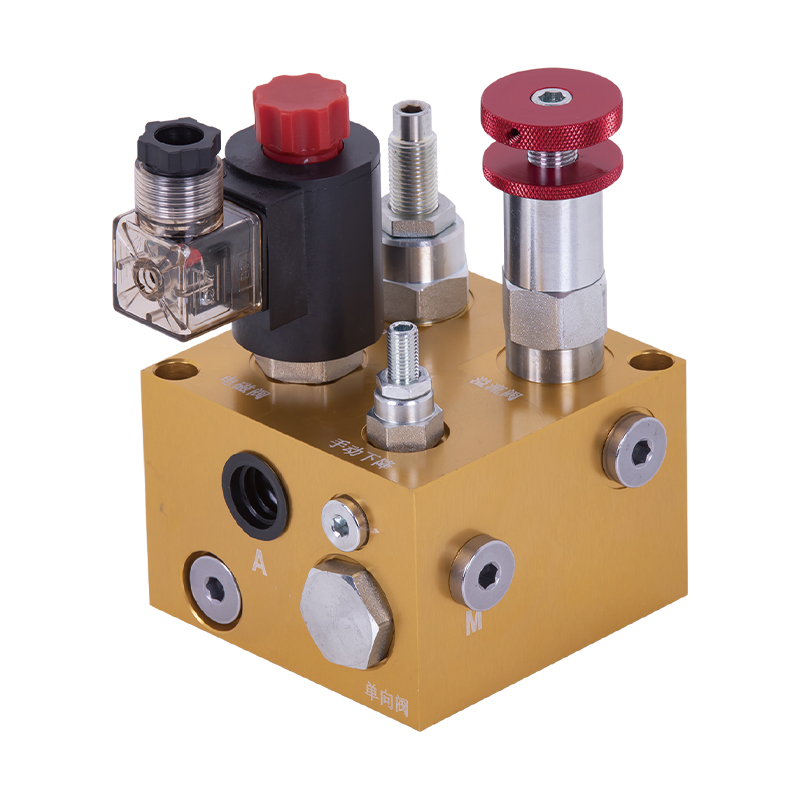

Der hydraulische integrierte Ventilblock mit mehreren Anschlüssen ist eine effiziente integrierte Komponente des Hydrauliksystems, einschließlich S...
