Die Anatomie eines HPU-Motors und wie er mit dem System verbunden ist
Bevor Sie Motortypen vergleichen oder Größenberechnungen durchführen, ist es hilfreich, genau zu verstehen, welche Teile eines HPU-Motors für die Leistung wichtig sind und welche Teile nur für den Einbau. Ein HPU-Motor ist kein allgemeiner Elektromotor, der an einen Hydrauliktank geschraubt ist; Es wird anhand einer Reihe mechanischer und elektrischer Schnittstellen ausgewählt und konfiguriert, die speziell für die hydraulische Kraftübertragung gelten.
01 Welle und Keilnut
Die Motorausgangswelle trägt eine Keilnut oder Keilnut, die genau zur Eingangskupplung der Pumpe passen muss. Eine Nichtübereinstimmung ist hier die häufigste Ursache für Installationsverzögerungen bei neuen HPU-Builds.
02 Montageflansch
Motoren mit NEMA- und IEC-Rahmen verwenden standardisierte C-Flansch- oder D-Flansch-Befestigungen, sodass der Motor ohne kundenspezifische Halterungen direkt an ein Glockengehäuse geschraubt wird und die Ausrichtung im gesamten Aufbau konsistent bleibt.
03 Wicklungs- und Isolationsklasse
Die Isolationsklasse, typischerweise B, F oder H, bestimmt, wie viel Wärme die Wicklungen vertragen, bevor sie sich verschlechtert. Klasse F ist heute der De-facto-Standard für die meisten industriellen HPU-Einsätze.
04 Gehäusetyp
TEFC-Gehäuse (Totally Enclosed Fan Cooled) und TENV-Gehäuse (Totally Enclosed Non-Ventilated) schützen Wicklungen vor Ölnebel, Staub und Spritzwasser, die in der Nähe hydraulischer Geräte häufig vorkommen.
Motortypen, die in Hydraulikaggregatkonstruktionen verwendet werden
Die Auswahl des richtigen Motortyps für ein Hydraulikaggregat hängt vom Arbeitszyklus, der verfügbaren Stromversorgung, den Umgebungsbedingungen und der Häufigkeit des Startens und Stoppens des Geräts während einer Schicht ab. Nachfolgend finden Sie einen Vergleich der vier Motorkategorien, die am häufigsten mit Hydraulikpumpen in industriellen und mobilen Geräten kombiniert werden, gefolgt von einem genaueren Blick darauf, wo jede einzelne ihren Platz verdient.
| Motortyp | Typischer Leistungsbereich | Häufiger Anwendungsfall | Schlüsselbeschränkung |
| Dreiphasen-Wechselstrom-Induktion | 1 bis 500 PS | Stationäre Industrie-HPUs | Erfordert eine dreiphasige Versorgung |
| Einphasiger Wechselstrom | 0,5 bis 10 PS | Kleine Ladenpressen, Aufzüge | Geringeres Anlaufdrehmoment |
| Gleichstrommotor | 0,5 bis 20 PS | Mobile, batteriebetriebene Einheiten | Begrenzte Dauerbetriebsdauer |
| Motorbetrieben (Zapfwelle) | 10 bis 1000 PS | Offroad, Landwirtschaft, Marine | Keine Abhängigkeit vom Versorgungsnetz, aber Brennstofflogistik erforderlich |
Vergleich der Motortypen zum Antrieb von Hydraulikaggregaten in stationären und mobilen Anwendungen.
Dreiphasen-Wechselstrom-Induktionsmotoren
Dreiphasenmotoren dominieren bei stationären industriellen Hydraulikaggregaten, da sie ein hohes Anlaufdrehmoment liefern, effizient bei konstanter Drehzahl laufen und sich in Fabrikumgebungen seit Jahrzehnten als zuverlässig erwiesen haben. Ein typischer Dreiphasenmotor mit NEMA-Rahmen in dieser Rolle läuft mit 1800 oder 3600 U/min, wobei 1800 U/min für die Langlebigkeit der Pumpe weitaus üblicher sind, da eine niedrigere Wellengeschwindigkeit den Verschleiß der Pumpenwellendichtungen und -lager verringert.
Einphasen-Wechselstrommotoren
Einphasenmotoren füllen die Lücke in kleineren Werkstätten und Einrichtungen, in denen noch nie Drehstrom installiert war. Sie eignen sich gut für leichte Pressen, Hebebühnen und kleine Prüfstände mit weniger als etwa 10 PS, haben aber aufgrund ihres geringeren Anlaufdrehmoments Probleme mit Lasten mit hoher Trägheit oder Anwendungen, die unter vollem Druck starten müssen.
Gleichstrommotoren für mobile und batteriebetriebene Einheiten
Gleichstrommotoren sind die Standardwahl für batteriebetriebene Hydraulikaggregate, die in Scherenhebebühnen, mobilen Plattformen und elektrischen Arbeitsfahrzeugen eingesetzt werden. Übliche Spannungen sind 12 V, 24 V und 48 V, wobei Systeme mit höherer Spannung im Allgemeinen mehr Leistung bei geringerer Stromaufnahme und damit weniger Wärme in der Verkabelung liefern.
Motorgetriebene Nebenabtriebseinheiten
Wenn ein Hydraulikaggregat weit entfernt von jedem Stromnetz betrieben werden muss, kommt eine motorbetriebene Zapfwellenanordnung zum Einsatz. Diese Anordnungen sind bei landwirtschaftlichen Geräten, Bohrinseln und Schiffsdeckmaschinen üblich, wo Diesel- oder Benzinmotoren bereits für andere Zwecke vorhanden sind und die Hydraulikpumpe einfach die verfügbare Wellenleistung nutzt.
Die Unterdimensionierung eines HPU-Motors ist einer der häufigsten und teuersten Fehler bei der Konstruktion von Hydrauliksystemen. Ein Motor, der beim Start nicht genügend Drehmoment liefern kann, löst wiederholt den Überlastschutz aus, überhitzt und fällt lange vor Ablauf seiner Nennlebensdauer aus. Eine Überdimensionierung hingegen führt zu Energieverschwendung und erhöht die Vorlaufkosten, ohne die nutzbare Leistung zu steigern, und kann außerdem dazu führen, dass der Motor bei Teillast weniger effizient läuft.
Ausgearbeitetes Beispiel

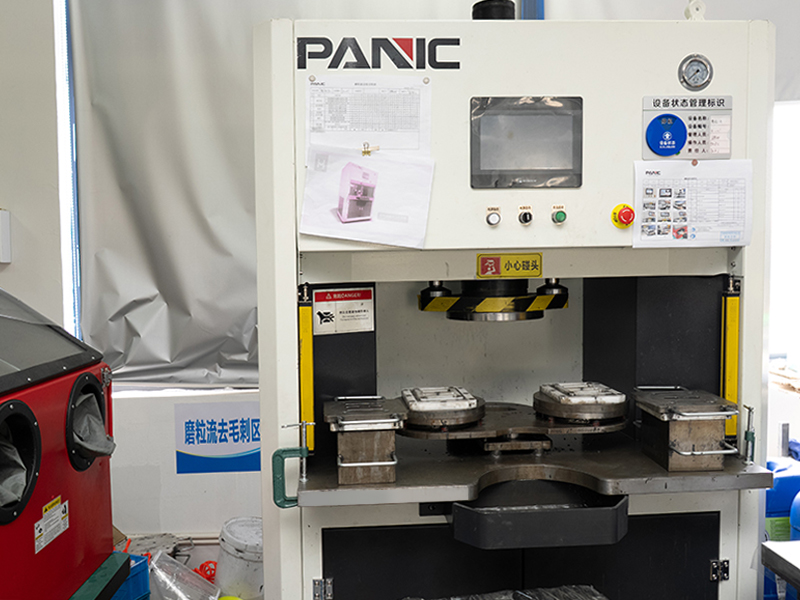

Stellen Sie sich ein Hydraulikaggregat vor, das 15 Gallonen pro Minute bei 2000 PSI liefern muss, um eine hydraulische Presse zu betreiben. Anwendung der Formel: 15 multipliziert mit 2000 ergibt 30.000, dividiert durch 1714 ergibt 17,5 PS . In der Praxis runden die meisten Konstrukteure auf die nächste Standard-Motorrahmengröße auf, also einen 20-PS-Motor, um Effizienzverluste der Pumpe auszugleichen und Spielraum für Druckspitzen während des Arbeitszyklus zu lassen.
Checkliste zur Größenbestimmung
- Dimensionieren Sie immer den Spitzendruckbedarf, nicht den durchschnittlichen Betriebsdruck
- Berücksichtigen Sie den Arbeitszyklus, da im intermittierenden Betrieb kleinere Motoren möglich sind als im Dauerbetrieb
- Berücksichtigen Sie die Umgebungstemperatur, da die Leistung von Motoren in geschlossenen oder heißen Umgebungen abnimmt
- Passen Sie die Motordrehzahl an die Pumpendrehzahl an, um Kavitation oder übermäßigen Verschleiß zu vermeiden
- Lassen Sie mindestens 10 bis 15 Prozent Kopffreiheit über der berechneten Mindestleistung
Arbeitszyklus und seine Auswirkung auf die Dimensionierung
Der Arbeitszyklus beschreibt, wie viel Bruchteil einer Betriebsstunde der Motor unter Volllast verbringt. Eine Presse, die 8 Sekunden lang zyklisch arbeitet und 22 Sekunden lang ruht, hat eine Einschaltdauer von nahezu 27 Prozent, was einen kleineren Motor als eine Dauerbetriebsanwendung wie eine Kunststoffspritzgussklemme ermöglicht, die den Druck minutenlang aufrechterhält. Auf den Typenschildern des Motors ist die Nennleistung als S1 für Dauerbetrieb oder S3 für Aussetzbetrieb angegeben. Durch die Anpassung dieser Nennleistung an das tatsächliche Anwendungsprofil werden sowohl lästige Überhitzung als auch unnötige Überdimensionierung vermieden.
Energieeffizienz und Frequenzumrichter
Ein Motor mit fester Drehzahl, der eine Hydraulikpumpe kontinuierlich mit voller Drehzahl antreibt, verschwendet eine beträchtliche Energiemenge in Form von Wärme über das Überdruckventil, selbst wenn das System nur einen Teilfluss benötigt. Durch die Kombination des HPU-Motors mit einem Frequenzumrichter kann die Motorgeschwindigkeit dem tatsächlichen Systembedarf folgen, anstatt rund um die Uhr mit einer konstanten Drehzahl zu laufen.
| Betriebszustand | Motor mit fester Drehzahl | VFD-gesteuerter Motor |
| Leerlauf / Standby | Volle Leistungsaufnahme bleibt erhalten | Geschwindigkeit auf nahezu Null reduziert |
| Teillast | Überschüssiger Durchfluss wird durch das Überdruckventil abgelassen | Durchfluss direkt an den Bedarf angepasst |
| Startup-Ansturm | Hohe Stromspitze bei jedem Start | Die sanfte Rampe reduziert die Stromspitze |
| Geräuschpegel | Ständiges Geräusch bei voller Geschwindigkeit | Drops mit reduzierter Geschwindigkeit |
Energie- und Steuerungsunterschiede zwischen HPU-Motoren mit fester Drehzahl und VFD-gesteuerten Motoren.
Felddaten aus mehreren industriellen Press- und Spritzgussanlagen haben gezeigt, dass dies der Fall ist Energieeinsparungen zwischen 30 und 60 Prozent nach der Umrüstung von HPU-Motoren mit fester Drehzahl auf Antriebe mit variabler Frequenz, je nachdem, wie viel des Arbeitszyklus bei Teillast oder bei Volllast verbracht wird. Anwendungen mit langen Leerlauf- oder Verweilzeiten, wie z. B. Kunststoffspritzguss-Spannstationen, verzeichnen tendenziell die größten Gewinne, während Anwendungen, die nahezu unter Volllast laufen, kontinuierlich kleinere, aber immer noch bedeutende Einsparungen erzielen.
Wo VFDs den größten Mehrwert bieten
Press- und Spannvorgänge, Prüfstände mit variablen Durchflussanforderungen und jede HPU, die zwischen den Zyklen längere Zeit im Leerlauf verbringt, sind die stärksten Kandidaten für eine VFD-Nachrüstung. Bei Anwendungen im Dauerbetrieb, die rund um die Uhr mit einer konstanten Durchflussrate laufen, sind die Vorteile geringer, da der Motor die meiste Zeit bereits in der Nähe seines effizientesten Punktes arbeitet.
Motor-Pumpen-Kopplung und Ausrichtung
Die Verbindung zwischen Motorwelle und Pumpenwelle ist eine häufige Ursache für vorzeitige Ausfälle, die nichts mit der elektrischen Leistung des Motors zu tun haben. Eine Fehlausrichtung zwischen der Motor- und Pumpenwelle führt zu einer radialen Belastung der Lager, die nicht dafür ausgelegt sind, sie zu tragen. Dadurch verkürzt sich die Lebensdauer der Dichtungen und Lager beider Komponenten, selbst wenn der Motor selbst genau die spezifizierte Leistung erbringt.
- Verwenden Sie eine flexible Kupplung, die für das Drehmoment und die Drehzahl des Motors ausgelegt ist, nicht nur für seine Leistung
- Überprüfen Sie vor der endgültigen Verschraubung die Winkel- und Parallelausrichtung mit einer Messuhr oder einem Laserausrichtungswerkzeug
- Stellen Sie sicher, dass das Glockengehäuse oder der SAE-Montageflansch sowohl zur Motorrahmengröße als auch zum Pumpenmontagestandard passt
- Überprüfen Sie die Ausrichtung nach den ersten 100 Betriebsstunden erneut, da sich Befestigungsschrauben und Elastomerkupplungen setzen können
- Überprüfen Sie den Kupplungseinsatz oder das Elastomerelement jährlich auf Risse, da es sich auch bei korrekt ausgerichteter Anlage um ein Verschleißteil handelt
SAE-Montagestandards wie SAE-A-, B-, C- und D-Flansche gibt es speziell dafür, dass Motoren und Pumpen verschiedener Hersteller ohne kundenspezifische Bearbeitung gepaart werden können. Durch die Bestätigung der SAE-Flanschgröße und der Passfeder- oder Keilwellenabmessungen vor dem Kauf wird eine Nichtübereinstimmung vermieden, die andernfalls einen kundenspezifischen Adapter erfordern würde, was sowohl zu höheren Kosten als auch zu einem zusätzlichen Punkt einer möglichen Fehlausrichtung des Antriebsstrangs führt.
Wartungspraktiken, die die Lebensdauer des HPU-Motors verlängern
Ein gut gewarteter HPU-Motor kann in einer sauberen Industrieumgebung 15 bis 20 Jahre lang zuverlässig laufen, während ein vernachlässigter Motor in einer schmutzigen oder überhitzten Umgebung innerhalb von 2 bis 3 Jahren ausfallen kann. Der Unterschied ist fast immer auf eine Handvoll wiederkehrender Wartungsgewohnheiten zurückzuführen und nicht auf einen einzigen dramatischen Eingriff.
Lager- und Schmierungsprüfungen
Motorlager sollten in regelmäßigen Abständen auf ungewöhnliche Geräusche, Vibrationen oder Hitze überprüft werden, wobei sich die Schmierintervalle eher am Typenschild oder im Wartungshandbuch des Herstellers als an einem allgemeinen Zeitplan orientieren. Eine Überfettung ist genauso schädlich wie eine Unterfettung, da sie zu einer Überhitzung der Lager und zum Platzen der Dichtung führen kann.
Thermische Überwachung
Die Temperatur der Motorwicklung ist einer der deutlichsten Frühindikatoren für Störungen, bevor es zu einem Ausfall kommt. Eine anhaltende Wicklungstemperatur von 10 Grad Celsius über der Nenntemperaturklasse des Motors halbiert etwa die erwartete Isolationslebensdauer.
Qualität der Stromversorgung
Ein Spannungsungleichgewicht zwischen den drei Phasen von mehr als 1 Prozent kann die Motorerwärmung überproportional erhöhen, und ein anhaltendes Ungleichgewicht über 5 Prozent ist ein häufiger Vorläufer eines vorzeitigen Wicklungsausfalls in industriellen HPU-Motoren.
Kontaminationskontrolle
Kühlrippen, Lüftungsschlitze und der Bereich um den Motor herum sollten frei von Hydraulikölrückständen, Metallspänen und Staub bleiben, da die Ansammlung von Verunreinigungen den Luftstrom einschränkt und eine der Hauptursachen für eine langsame, schwer zu diagnostizierende Überhitzung ist.
Checkliste für die vierteljährliche Wartung
- Halten Sie die Kühlrippen und Lüftungsschlitze frei von Staub und Schmutz
- Stellen Sie sicher, dass die Versorgungsspannung innerhalb von 10 Prozent der auf dem Typenschild angegebenen Nennspannung bleibt
- Überprüfen Sie die Kupplungs- und Befestigungsschrauben auf Lockerheit
- Verfolgen Sie die Stromaufnahme des Motors im Laufe der Zeit, um sich entwickelnden Pumpenverschleiß frühzeitig zu erkennen
- Protokollieren Sie die Messwerte der Wicklungstemperatur, um allmähliche Aufwärtstrends zu erkennen
Diagnose häufiger Probleme mit dem HPU-Motor
Die meisten gemeldeten HPU-Motorprobleme lassen sich auf eine von drei Grundursachen zurückführen: Probleme mit der Stromversorgung, Probleme mit der mechanischen Kopplung oder der Gegendruck des Hydrauliksystems, der fälschlicherweise mit einem Motorfehler verwechselt wird. Durch eine frühzeitige Trennung wird verhindert, dass ein einwandfrei funktionierender Motor ausgetauscht werden kann, wenn das eigentliche Problem an einer anderen Stelle im Stromkreis liegt.
| Symptom | Wahrscheinliche Ursache | Erster Check |
| Motor brummt, dreht sich aber nicht | Einphasenausfall oder blockierte Pumpe | Überprüfen Sie alle drei Phasenspannungen |
| Häufige Überlastfahrten | Unterdimensionierter Motor oder hoher Systemdruck | Überprüfen Sie die Einstellung des Überdruckventils anhand der Motorleistung |
| Übermäßige Vibration | Fehlausrichtung der Kupplung oder verschlissene Lager | Überprüfen Sie zunächst die Kupplungsausrichtung |
| Überhitzung im Normalbetrieb | Blockierte Belüftung oder Unterspannung | Entlüftungsöffnungen reinigen und Versorgungsspannung messen |
| Langsame oder schwache Zylinderbewegung | Problem eher mit verschlissener Pumpe als mit Motor | Messen Sie die tatsächliche Durchflussleistung im Vergleich zum Nenn-GPM |
Häufige motorische HPU-Symptome mit wahrscheinlichen Ursachen und dem ersten diagnostischen Schritt.
Trennung von Motorfehlern und Hydraulikfehlern
Eine einfache Überprüfung der Stromstärke trägt wesentlich dazu bei, ein echtes Motorproblem von einem Problem mit dem Hydrauliksystem zu unterscheiden. Wenn der Motor normalen Strom zieht, das System jedoch nicht ausreichend Leistung erbringt, liegt das Problem fast immer stromabwärts in der Pumpe, den Ventilen oder Aktoren. Wenn der Motor im Verhältnis zu seiner auf dem Typenschild angegebenen Nennleistung einen zu hohen Strom zieht, ist die Belastung des Motors selbst, sei es durch die Pumpe oder durch ein mechanisches Bindungsproblem, wahrscheinlicher.
Häufig gestellte Fragen zu HPU-Motoren
Welche Motorgröße benötige ich für ein Hydraulikaggregat?
Die Motorgröße hängt von der erforderlichen Durchflussrate und dem maximalen Systemdruck ab und wird anhand der Formel berechnet: HP entspricht GPM mal PSI dividiert durch 1714. Eine Presse, die 15 GPM bei 2000 PSI benötigt, benötigt etwa 17,5 PS, normalerweise aufgerundet auf einen 20-PS-Motorrahmen, um Spielraum für Druckspitzen zu lassen.
Kann ein Einphasenmotor ein Hydraulikaggregat antreiben?
Ja, einphasige Motoren können kleinere Hydraulikaggregate mit bis zu etwa 10 PS antreiben, aber sie haben im Allgemeinen ein geringeres Anlaufdrehmoment als dreiphasige Motoren gleicher Leistung, was für Anwendungen mit hoher Anlauflast wichtig ist, wie z. B. Pressen, die unter Druck starten.
Wie lange sollte ein HPU-Motor halten?
Ein richtig dimensionierter und gewarteter HPU-Motor in einer sauberen Umgebung hält in der Regel 15 bis 20 Jahre im Einsatz, während Motoren, die Hitze, Staub, Spannungsungleichgewichten oder chronischer Fehlausrichtung ausgesetzt sind, oft innerhalb von 2 bis 3 Jahren ausfallen.
Warum überhitzt mein HPU-Motor bei normaler Last?
Die häufigsten Ursachen sind verstopfte Kühlöffnungen, die den Luftstrom einschränken, eine Versorgungsspannung, die unter dem Nennwert auf dem Typenschild liegt, oder die Pumpe, die aufgrund überdimensionierter Überdruckventileinstellungen mehr Drehmoment benötigt, als der Motor dauerhaft liefern kann.
Spart der Einbau eines VFD in einen HPU-Motor tatsächlich Energie?
Ja, Feldergebnisse in Industrieanlagen zeigen Energieeinsparungen zwischen 30 und 60 Prozent nach dem Hinzufügen einer Frequenzumrichtersteuerung, wobei die größten Zuwächse bei Anwendungen mit langen Leerlauf- oder Teillastperioden zwischen den Arbeitszyklen zu verzeichnen sind.
Was ist der Unterschied zwischen Motorleistung und Pumpenverdrängung?
Die Motorleistung beschreibt, wie viel Rotationsleistung der Motor liefern kann, während der Pumpenhub beschreibt, wie viel Flüssigkeitsvolumen die Pumpe pro Umdrehung bewegt. Zusammen bestimmen diese beiden Werte bei einer bestimmten Drehzahl die tatsächliche Durchflussrate und Druckkapazität des Systems.
Welche Isolationsklasse sollte ein HPU-Motor haben?
Die Isolierung der Klasse F ist heute die Standardwahl für die meisten industriellen HPU-Motoren. Sie bietet eine höhere Temperaturtoleranz als ältere Konstruktionen der Klasse B und ist dennoch für alle Motormarken und Baugrößen weit verbreitet.
Wie oft sollte die Ausrichtung des HPU-Motors überprüft werden?
Die Ausrichtung sollte bei der Installation überprüft, nach den ersten 100 Betriebsstunden erneut überprüft werden, wenn sich die Montageteile setzen, und dann während der routinemäßigen vierteljährlichen Wartung überprüft werden, oder früher, wenn Vibrationen oder Geräusche merklich zunehmen.
