Wie funktioniert das Hydraulikaggregat?

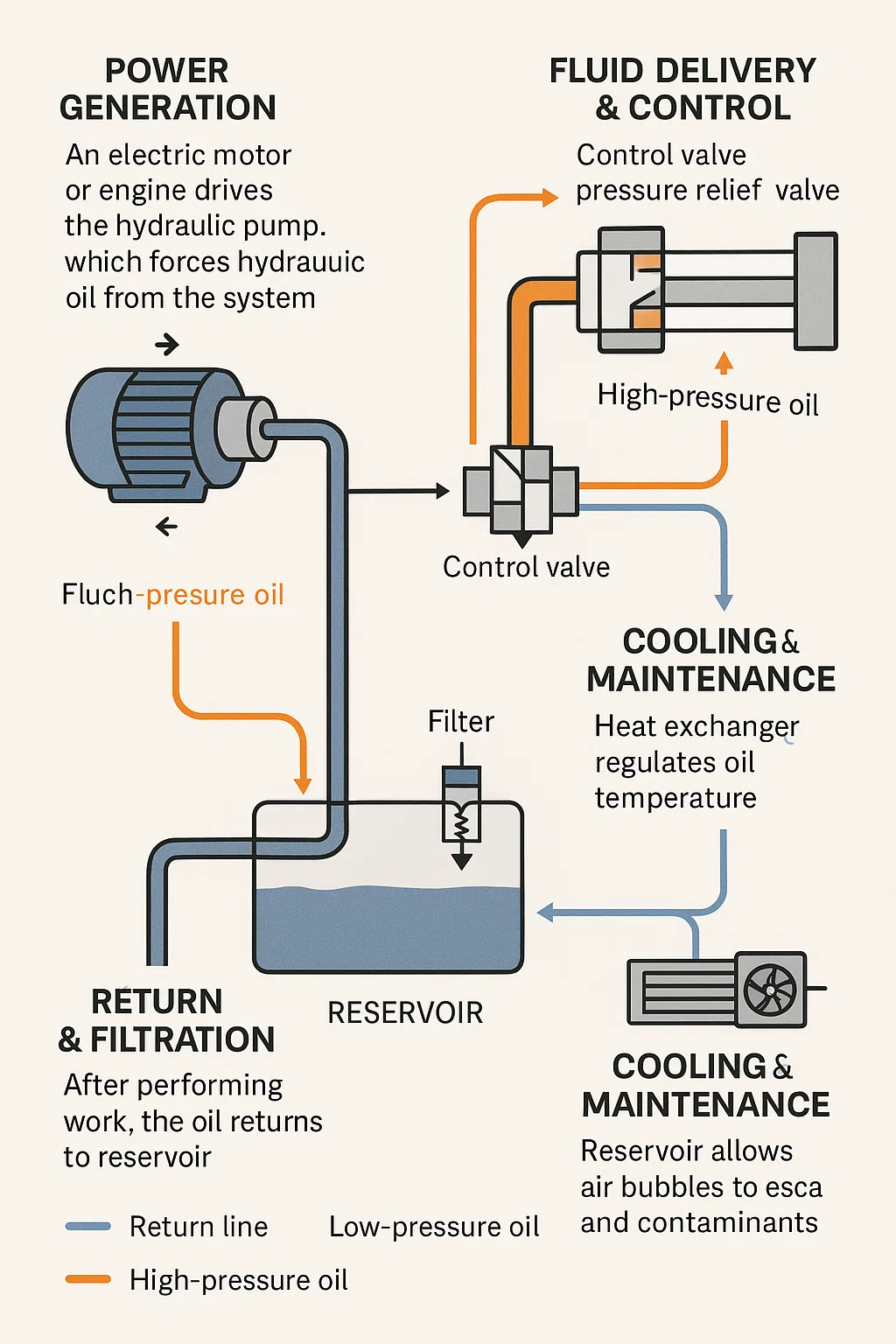

A Hydraulikaggregat (HPU) wandelt mechanische Energie in hydraulische Energie um, um Aktuatoren (Zylinder, Motoren) anzutreiben. Hier ist eine schrittweise Aufschlüsselung der Funktionsweise:

1. Stromerzeugung
Ein Elektromotor oder Motor treibt die Hydraulikpumpe an, die Hydrauliköl aus dem Vorratsbehälter (Tank) in das System drückt.
Die Pumpe erzeugt Durchfluss und Druck und wandelt mechanische Energie in hydraulische Energie um.

2. Flüssigkeitszufuhr und -kontrolle
Unter Druck stehendes Öl fließt durch Rohre/Schläuche zu Steuerventilen (Richtungs-, Druck- oder Durchflussventile).
Wegeventile bestimmen den Weg des Öls, indem sie es zum Aus- und Einfahren eines Zylinders oder zum Drehen eines Hydraulikmotors leiten.
Überdruckventile schützen das System, indem sie den maximalen Druck begrenzen.

3. Betätigung (Arbeitsleistung)
Unter hohem Druck stehendes Öl gelangt in einen Hydraulikzylinder (Linearbewegung) oder einen Hydraulikmotor (Rotationsbewegung) und bewegt so die Last.
Die Bewegung des Aktuators hängt von der Öldurchflussrate (Geschwindigkeit) und dem Druck (Kraft) ab.

4. Rückführung und Filtration
Nach getaner Arbeit gelangt das Öl über eine Rücklaufleitung zurück in den Vorratsbehälter.
Ein Filter reinigt das Öl vor der Wiederverwendung und verhindert so eine Kontamination.

5. Kühlung und Wartung
Wärmetauscher (luft- oder flüssigkeitsgekühlt) regulieren die Öltemperatur.
Der Behälter ermöglicht das Entweichen von Luftblasen und das Absetzen von Verunreinigungen.
